S235 czy S355? Różnice i co sprawdzić przed zamianą

S355 ma wyższą minimalną granicę plastyczności niż S235 w porównywalnym zakresie grubości, ale nie jest automatycznym zamiennikiem każdego elementu S235. Przed zakupem porównaj pełny gatunek, normę wyrobu, grubość i stan dostawy. Sprawdź również, czy zmiana materiału jest dopuszczona w dokumentacji części.

Ten poradnik pomaga porównać dwa gatunki przed zamówieniem blachy lub innego półfabrykatu. Szczegółowe znaczenie liter i dopisków wyjaśnia osobny artykuł o oznaczeniach stali S235. Tutaj skupiamy się na różnicach istotnych przy wyborze i zamianie materiału.

S235 a S355 — co rzeczywiście porównujemy?

W oznaczeniach tych stali konstrukcyjnych liczby 235 i 355 odnoszą się do minimalnej granicy plastyczności w określonym zakresie grubości. Granica plastyczności opisuje początek trwałego odkształcenia w odpowiedniej próbie materiałowej. Nie jest twardością, momentem dokręcania ani dopuszczalnym ciężarem gotowej konstrukcji.

Najpierw wybierz właściwą normę i postać wyrobu, dopiero potem porównuj liczby. Poniższe dwa zestawienia dotyczą blach walcowanych na gorąco S235JR i S355JR według EN 10025-2, w zakresie 5–40 mm. Nie są tabelą właściwości wszystkich prętów, rur i profili zamkniętych.

Blacha o grubości nominalnej od 5 do 16 mm włącznie

• S235JR: minimalna granica plastyczności 235 MPa.
• S355JR: minimalna granica plastyczności 355 MPa.

Blacha grubsza niż 16 mm, do 40 mm włącznie

• S235JR: minimalna granica plastyczności 225 MPa.
• S355JR: minimalna granica plastyczności 345 MPa.

Przejście przez granicę 16 mm zmienia wymagane minimum, mimo tej samej liczby w nazwie gatunku. Przy grubszej blasze nie kopiuj wartości z pierwszego zestawienia. Są to minima dla wskazanego zakresu wyrobu, a nie wyniki pomiaru konkretnej partii z magazynu.

Przykład: dlaczego „blacha S355, grubość 20 mm” to za mało?

Założenie przykładu: rysunek wymaga blachy 20 mm w gatunku S355JR według EN 10025-2. Dla takiego zakresu grubości porównywane minimum wynosi 345 MPa, a nie 355 MPa. Oferta opisana tylko jako „S355” nie potwierdza jeszcze końcówki JR, stanu dostawy ani dokumentu materiałowego.

Nie dopisuj brakujących danych na podstawie wymiaru lub zdjęcia. Poproś o potwierdzenie pełnej specyfikacji. W przykładzie nie obliczamy nośności wspornika, spoin ani połączeń — tego nie da się ustalić z samego oznaczenia materiału.

Czy S355 będzie sztywniejsza i mniej się ugnie?

Wyższa granica plastyczności nie oznacza proporcjonalnie większej sztywności sprężystej. W typowym modelu obliczeniowym dla S235 i S355 przyjmuje się taki sam moduł sprężystości Younga: 210 GPa. Dla tej samej geometrii, podparcia i obciążenia, przy pracy obu elementów w zakresie liniowo sprężystym, sama zmiana gatunku nie daje odpowiednio mniejszego ugięcia.

To ważne, gdy element „jest za wiotki”. Zastąpienie S235 przez S355 bez zmiany przekroju może nie rozwiązać problemu. Osobno trzeba sprawdzić ugięcie, stateczność i nośność. Nie zmniejszaj grubości tylko w proporcji 235 do 355; geometria przekroju, połączenia i warunki podparcia nadal mają znaczenie.

Czy S355JR można zamienić na S235JR lub odwrotnie?

Dokumentacja wymaga S355JR, dostępna jest S235JR

Przy tej samej grubości porównywanych blach S235JR ma niższe wymagane minimum granicy plastyczności. Zgodne wymiary nie wystarczają do uznania jej za zamiennik. Przed zakupem potrzebne jest rozstrzygnięcie osoby odpowiedzialnej za dokumentację i sprawdzenie wymagań części.

Dokumentacja wymaga S235JR, dostępna jest S355JR

Wyższa granica plastyczności również nie kończy kontroli. Porównaj pełną specyfikację, planowane spawanie i formowanie, wymagane dokumenty oraz dopuszczalność zamiany w projekcie. Nie obiecuj większej nośności całej konstrukcji wyłącznie na podstawie nowego gatunku.

Jeżeli nie ma rysunku lub dokumentacji poprzedniego elementu, sam pomiar suwmiarką nie ustali gatunku. Pomiar wymiarów i identyfikacja materiału to dwa osobne zadania.

Spawanie S235 i S355 — co trzeba sprawdzić?

Nie wybieraj technologii spawania wyłącznie na podstawie liczby w nazwie. Ocena ryzyka pęknięć obejmuje m.in. skład materiału, grubość, wodór w spoinie, ilość wprowadzanego ciepła i usztywnienie złącza. Przed zmianą gatunku sprawdź, czy przewidziana instrukcja technologiczna spawania (WPS) obejmuje nowy materiał i grubość.

Nie ma jednej temperatury podgrzewania właściwej dla każdej blachy S355 ani zasady „S235 zawsze bez podgrzewania”. Parametry procesu i materiał dodatkowy powinny wynikać z właściwej technologii. Ten poradnik nie zastępuje WPS i nie dobiera parametrów spawania do konkretnego złącza.

JR, J0 i J2: porównaj również końcówkę gatunku

Nie porównuj wyłącznie S235 i S355, pomijając dopiski. JR, J0 i J2 rozróżniają wymagania próby udarności w odpowiedniej temperaturze. Przejście z S235J2 na S355JR nie potwierdza zachowania wszystkich wymagań pierwotnego materiału, mimo wyższej liczby na początku oznaczenia. Sama temperatura próby nie jest gwarantowaną temperaturą pracy gotowej konstrukcji.

Podobnie oznaczenie „S355” na karcie nie wystarcza do przypisania jej wariantu J2 lub stanu +N. Pełne oznaczenie trzeba uzgodnić dla zamawianego wyrobu.

Co przesłać do NERON przed zamówieniem?

1. Postać materiału i norma: blacha, pręt albo inny wyrób; norma wskazana w dokumentacji.
2. Pełny gatunek: wraz z dopiskami i wymaganym stanem dostawy, zamiast samego „S235” lub „S355”.
3. Wymiary: grubość, szerokość, długość, tolerancje oraz ewentualne wymagania powierzchni.
4. Planowane operacje: cięcie, formowanie, spawanie lub obróbka mechaniczna.
5. Dokumenty i zamiana: potrzebny dokument materiałowy, ilość oraz informacja, czy inny gatunek został dopuszczony.

Przykładową postać materiału znajdziesz na karcie formatki blachy S355 20 × 120 × 1130 mm. Karta podaje ogólne oznaczenie S355; ten odnośnik nie potwierdza wariantu JR, J0 lub J2 ani wartości dla konkretnej partii. Jeśli projekt wymaga tych danych, prześlij wymagania do NERON przed zamówieniem.

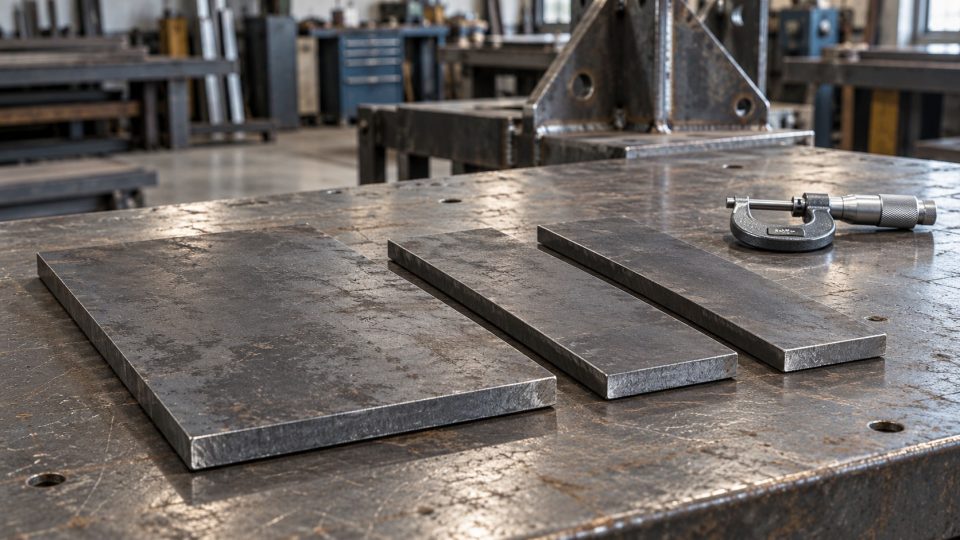

Okładka jest ilustracją półfabrykatów na stanowisku warsztatowym. Na podstawie wyglądu, koloru i śladów obróbki nie można odróżnić S235 od S355 ani potwierdzić właściwości materiału.
