X46Cr13 (1.4034) — zastosowanie i dobór wałka liniowego

X46Cr13, oznaczana także numerem 1.4034, to nierdzewna stal martenzytyczna, którą można hartować. Jest stosowana między innymi na precyzyjne wałki prowadzące. Przy zakupie trzeba jednak rozdzielić dwie rzeczy: gatunek materiału oraz wykonanie gotowego wałka. Sam napis „nierdzewny” nie potwierdza odporności na każdy środek myjący, a samo X46Cr13 nie określa tolerancji średnicy.

Jeżeli dobierasz część do prowadzenia liniowego, sprawdź jednocześnie warunki pracy, wymagania łożyska lub tulei i parametry konkretnego wykonania. Poniżej znajdziesz kolejność takiej kontroli.

Co oznaczają X46Cr13 i 1.4034?

To dwa oznaczenia tego samego gatunku: pierwsze jest nazwą stali, drugie numerem materiału. Określają materiał, a nie kompletną specyfikację części. Nie wynika z nich automatycznie długość, tolerancja, chropowatość ani twardość zakupionego wałka.

X46Cr13 może przyciągać magnes. Jest to właściwość tej stali martenzytycznej; przyciąganie magnesu nie wyklucza więc wykonania nierdzewnego. Próba magnesem nie zastępuje jednak identyfikacji gatunku na podstawie oznaczenia i dokumentacji dostawy.

Gdzie stosuje się X46Cr13?

Gatunek wykorzystuje się w elementach maszyn i narzędziach, w których potrzebna jest twardość po odpowiedniej obróbce cieplnej. Dla techniki liniowej istotne są gotowe, precyzyjnie wykonane wałki współpracujące z łożyskami liniowymi lub tulejami ślizgowymi.

Nie oznacza to, że dowolny pręt z X46Cr13 jest gotową bieżnią dla łożyska kulkowego. Potrzebne wykonanie powierzchni i parametry wałka muszą odpowiadać dokumentacji prowadzenia. Zastosowanie gatunku w jakiejś branży również nie stanowi automatycznie dopuszczenia każdej części do kontaktu z żywnością lub do urządzenia medycznego.

Czy wałek X46Cr13 może korodować?

Tak. Określenie „nierdzewny” nie oznacza odporności na wszystkie warunki. Dokumentacja gatunku wskazuje zastosowania w umiarkowanie korozyjnych środowiskach bez chlorków. Stan obróbki cieplnej i wykończenie powierzchni wpływają na odporność. Nie przenoś tego opisu na dowolne stężenie chemii, temperaturę i czas kontaktu.

Przed doborem do stanowiska mytego chemią sprawdź skład preparatu, jego stężenie, temperaturę i sposób płukania. Sama informacja „praca przy wilgoci” jest zbyt ogólna do potwierdzenia zgodności materiału.

Producent wałków Schaeffler zwraca uwagę na ograniczoną odporność korozyjną czół i obszarów zmiękczonych w wałkach z tej grupy materiałów. Po skróceniu lub wykonaniu dodatkowej obróbki nie zakładaj takich samych właściwości każdej odsłoniętej powierzchni.

Jak sprawdzić wałek przed zamówieniem?

1. Zacznij od rysunku i części współpracującej. Ustal wymaganą średnicę, długość, tolerancję oraz typ łożyska lub tulei. Oznaczenie materiału nie zastępuje tych danych.
2. Oddziel średnicę od długości. Zapis h6 dotyczy tolerancji średnicy wałka. Nie jest tolerancją docięcia odcinka. Wymaganą dokładność długości potwierdź osobno w zamówieniu.
3. Przy wymianie wykonaj pomiar w kilku miejscach. Oczyść powierzchnię i porównaj średnicę poza wyraźnie zużytą strefą oraz w obszarze pracy. Pojedynczy wynik z wytartego miejsca może zaniżyć rozpoznany wymiar.

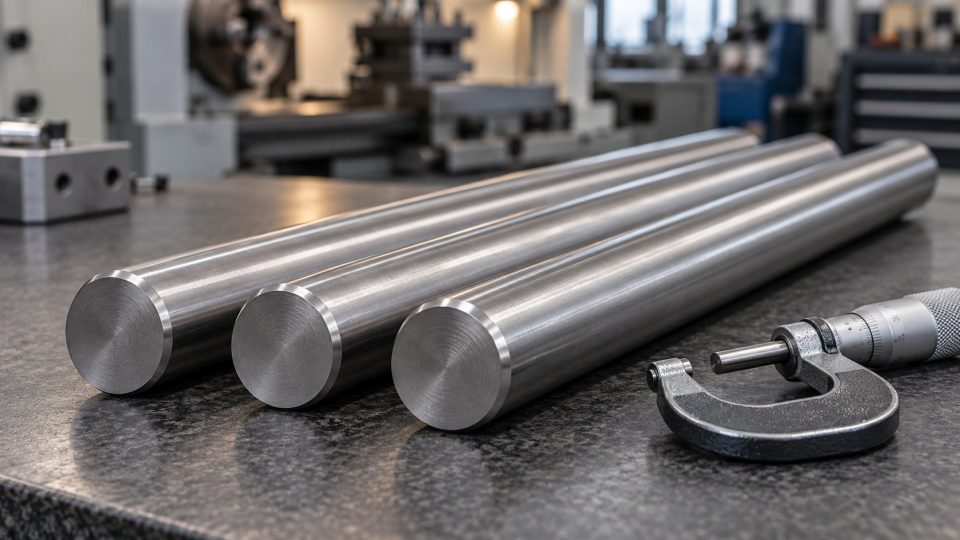

4. Dobierz przyrząd do celu pomiaru. Suwmiarka pomaga wstępnie rozpoznać rozmiar. Do oceny zgodności z dokładną tolerancją potrzebny jest odpowiedni przyrząd, np. mikrometr, oraz metoda i niepewność pomiaru dobrane do dopuszczalnych odchyłek. Jeden pomiar średnicy nie potwierdza prostoliniowości ani okrągłości.
5. Potwierdź wykonanie powierzchni i warunki pracy. Jeśli dokumentacja wymaga określonej twardości, chropowatości lub głębokości zahartowania, sprawdź dane właściwego modelu. Nie dopisuj wartości tylko na podstawie nazwy X46Cr13.

Przykład doboru: wałek 20 × 500 mm

W ofercie NERON znajduje się wałek liniowy INA W20h6 X46Cr13 /0500. Sprawdzona karta opisuje nominalną średnicę 20 mm, długość 500 mm, materiał X46Cr13 / 1.4034 i tolerancję h6.

Założenie przykładu: rysunek wymaga wałka o średnicy 20 mm w tolerancji h6 i długości nominalnej 500 mm. Zgodność tych danych pozwala wybrać produkt do dalszej weryfikacji, ale jeszcze nie potwierdza całego doboru. Trzeba osobno porównać wymagania łożyska, dopuszczalne odchyłki długości, obciążenie, rozstaw podpór i środowisko pracy.

Jeżeli urządzenie jest myte preparatem zawierającym chlorki, zgodny wymiar nie rozstrzyga odporności chemicznej. Jeśli natomiast dokumentacja wymaga obróbki końców, należy ustalić jej zakres i wpływ na powierzchnię. Ten przykład nie jest obliczeniem nośności ani zatwierdzeniem konkretnego zastosowania.

Trzy błędy, których warto uniknąć

• Zakup surowego pręta zamiast gotowego wałka prowadzącego. Wspólny gatunek nie zapewnia wymaganego wykończenia i dokładności.
• Przeniesienie danych jednego wykonania na wszystkie wyroby X46Cr13. Twardość, tolerancję i stan dostawy weryfikuje się dla zamawianej części.
• Zamiana materiału wyłącznie na podstawie średnicy. Jeżeli rozważasz inne stale używane na części maszyn, poradnik C45 czy CF53 — co sprawdzić przy hartowaniu wyjaśnia odrębny problem. Nie jest to potwierdzenie ich zamienności z X46Cr13.

Jakie dane przekazać przy zapytaniu o wałek?

Przygotuj oznaczenie materiału, średnicę i jej tolerancję, długość z dopuszczalną odchyłką, rysunek ewentualnej obróbki końców oraz wymagania powierzchni. Dodaj oznaczenie części współpracującej i opis środowiska, szczególnie używanej chemii. Taki zestaw pozwala porównać konkretne wykonania, zamiast wybierać wyłącznie po słowie „nierdzewny”.
