Śruby A2 czy A4? Co oznaczają A2-70 i A4-80

A4 nie oznacza automatycznie mocniejszej śruby niż A2. W oznaczeniu A2-70 albo A4-80 trzeba odczytać osobno materiał i klasę właściwości mechanicznych. Sama zmiana A2 na A4 nie potwierdza zgodności zamiennika, a liczba 80 nie zastępuje wymaganej odporności na korozję.

Ten poradnik dotyczy odczytu oznaczeń przed zakupem zamiennika. Ogólny przegląd typów i zastosowań znajdziesz w artykule jak wybierać śruby nierdzewne do przemysłu.

Co oznaczają A2 i A4 na śrubie?

Litera A wskazuje austenityczną grupę stali nierdzewnych w systemie oznaczania elementów złącznych. A2 i A4 rozróżniają materiał. A2 to stale chromowo-niklowe, a A4 zawierają również molibden, który poprawia odporność na korozję wżerową i szczelinową. Nie oznacza to odporności na każdy kwas, sól lub środek myjący.

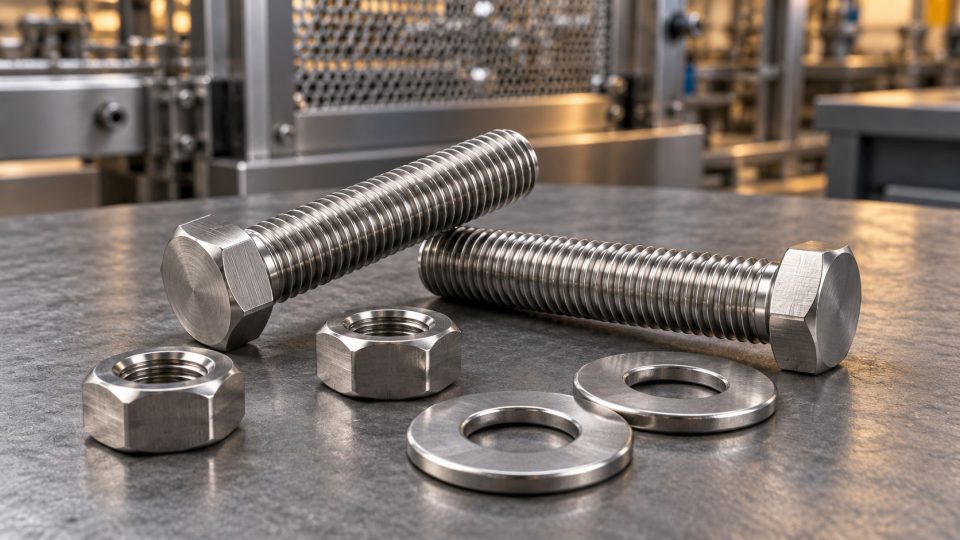

Wybór materiału oddziel od wymagań mechanicznych. Srebrny wygląd nie potwierdza A2 ani A4; sama fotografia bez czytelnych oznaczeń i dokumentacji nie pozwala przypisać śrubie materiału oraz klasy. Ilustracja tego poradnika pokazuje ogólny wygląd elementów, a nie identyfikację konkretnej partii.

Co oznacza 70 lub 80 po myślniku?

Liczba oznacza klasę właściwości mechanicznych. Dla śrub o pełnej obciążalności, w odpowiednim zakresie ISO 3506-1, klasa 70 odpowiada minimalnej wytrzymałości na rozciąganie Rm równej 700 MPa, a klasa 80 — 800 MPa. To nie jest moment dokręcania ani dopuszczalny ciężar obciążenia.

Te wymagania są powiązane z badaniami w temperaturze otoczenia. ISO 3506-1:2020 określa zakres temperatury badania 10–35°C; nie należy z tego wyprowadzać gwarancji niezmiennych parametrów w dowolnej temperaturze pracy. Geometria niektórych łbów lub trzpieni może ograniczać obciążalność, mimo wskazanej klasy materiału.

Odczyt czterech przykładowych oznaczeń:

• A2-70: materiał A2, klasa właściwości mechanicznych 70.
• A4-70: materiał A4, klasa właściwości mechanicznych 70.
• A2-80: materiał A2, klasa właściwości mechanicznych 80.
• A4-80: materiał A4, klasa właściwości mechanicznych 80.

ISO 3506-1 dotyczy określonych śrub i trzpieni gwintowanych. Nie przenoś jej wymagań na wkręty dociskowe nieobciążane rozciąganiem; te opisuje inna część normy. Nakrętki również wymagają sprawdzenia właściwej specyfikacji, zamiast automatycznego przypisywania im danych śruby.

A2-80 czy A4-70 — która śruba jest właściwym zamiennikiem?

Założenie przykładu: porównujesz śruby o tej samej geometrii, wymiarach i gwincie. Różnią się wyłącznie oznaczeniami materiału oraz klasy.

Dokumentacja wymaga A4-70, a dostępna jest A2-80

A2-80 ma wyższą klasę właściwości mechanicznych, ale inny materiał. Nie spełnia automatycznie wymagania A4. Wyższa liczba po myślniku nie kompensuje różnicy odporności korozyjnej. Zamiany nie potwierdzisz samym porównaniem wartości Rm.

Dokumentacja wymaga A2-80, a dostępna jest A4-70

Przejście na A4 nie zastępuje wymaganej klasy 80. Niższa klasa mechaniczna pozostaje istotną różnicą. Trzeba sprawdzić dokumentację połączenia i uzyskać dopuszczenie zamiany od osoby odpowiedzialnej za jego projekt lub producenta urządzenia.

Podobnie A2-70 i A4-70 mają tę samą klasę 70, ale nie stają się przez to identycznymi materiałami. Żaden z powyższych przykładów nie stanowi doboru produktu do konkretnej maszyny.

Czy A4 wystarczy przy soli i częstym myciu?

A4 jest często rozważane przy obecności chlorków, ale sama nazwa materiału nie kończy doboru. Potrzebne są dane o medium, stężeniu, temperaturze, czasie kontaktu oraz szczelinach, w których pozostaje ciecz. Pod łbem lub podkładką mogą panować inne warunki niż na odsłoniętej powierzchni.

Określenie „kwasoodporna” nie gwarantuje zgodności z dowolnym preparatem. Przed zakupem przekaż warunki pracy i mycia, zamiast ograniczać wymaganie do hasła „śruba na zewnątrz”.

Czy wybór A4 usuwa ryzyko zatarcia gwintu?

Nie. Zatarcie może występować przy montażu elementów nierdzewnych. Jeżeli gwint blokuje się lub pojawia się nietypowy opór, nie uznawaj tego za dowód uzyskania właściwego docisku. Przerwij dokręcanie i sprawdź stan części oraz procedurę.

Środek montażowy dobieraj wraz z warunkami dokręcania. Zmiana smarowania zmienia tarcie, dlatego nie przenoś bez sprawdzenia momentu z połączenia suchego na smarowane. Nie ma jednego prawidłowego momentu dla każdej śruby A2-70 albo A4-80.

Jak opisać śrubę w zapytaniu do NERON?

1. Wykonanie: norma lub rysunek, kształt łba i pełny albo częściowy gwint.
2. Wymiary: średnica, skok gwintu i długość.
3. Pełne oznaczenie: osobno materiał A2 lub A4 oraz wymagana klasa.
4. Warunki pracy: medium, temperatura, sól i sposób mycia.
5. Cały zestaw: nakrętka, podkładka lub gwint w korpusie, procedura montażu i potrzebna dokumentacja.

W ofercie NERON porównaj śruby z łbem sześciokątnym DIN 933 w wykonaniu A2 oraz śruby tej samej rodziny w wykonaniu A4. Nazwa podkategorii nie potwierdza klasy każdej pozycji. Jeśli potrzebnej klasy lub dokumentu nie podano, prześlij wymagania do NERON przed wyborem zamiennika.
