Cybanty

Cybanty i obejmy do mocowania rur

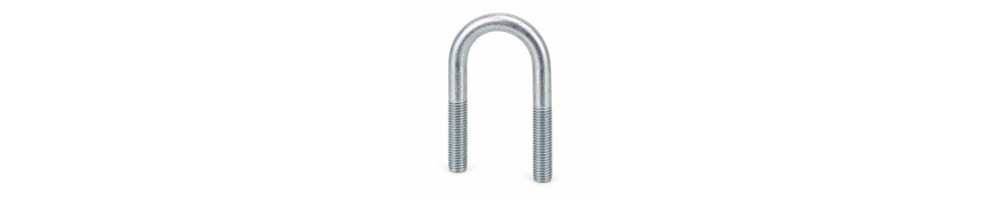

Cybant ma najczęściej postać wygiętego pałąka z gwintowanymi końcami. Obejmuje rurę lub inny element i współpracuje z podporą, płytką albo uchwytem przewidzianym w konstrukcji. Takie mocowania spotyka się w instalacjach technicznych, konstrukcjach wsporczych i wyposażeniu maszyn. O przydatności konkretnego wariantu decydują jego wymiary i parametry całego połączenia.

Jak dobrać cybant do średnicy rury?

Zmierz zewnętrzną średnicę rury w miejscu mocowania. Oznaczenie nominalne rury nie zawsze odpowiada jej rzeczywistej średnicy zewnętrznej. Następnie porównaj wynik z wymiarami cybantu, sprawdzając również przestrzeń potrzebną na podporę i nakrętki.

• Kształt i szerokość wewnętrzna — powinny odpowiadać obejmowanemu elementowi.
• Rozstaw ramion — porównaj z rozstawem otworów w uchwycie. Ustal na rysunku, czy wymiar dotyczy osi ramion, czy prześwitu między nimi.
• Wysokość i długość części gwintowanej — uwzględnij grubość elementów mocujących oraz miejsce na nakrętki i podkładki.
• Gwint — sprawdź średnicę i skok, aby dobrać zgodne elementy połączenia.
• Materiał i powłoka — dopasuj do środowiska pracy oraz materiałów współpracujących.

Materiał, montaż i wyposażenie kompletu

Odporność na korozję zależy od konkretnego materiału, powłoki i warunków eksploatacji. Nie należy przypisywać wszystkim cybantom właściwości stali nierdzewnej. W zastosowaniach zewnętrznych lub wilgotnych sprawdź specyfikację wybranego wykonania.

Przed zakupem ustal, czy zestaw zawiera płytkę, nakrętki i podkładki. Jeżeli dobierasz je osobno, porównaj wymiary, materiał i wymagania projektu. Dokręcanie wykonuj zgodnie z dokumentacją mocowania, z uwzględnieniem wytrzymałości podpory oraz ryzyka odkształcenia obejmowanego elementu. Zbyt silny docisk może uszkodzić rurę lub jej powłokę.

Najczęstsze pytania o cybanty

Czy oznaczenie gwintu wystarcza do wyboru cybantu?

Nie. Dwa cybanty z takim samym gwintem mogą mieć inny rozstaw ramion, wysokość i kształt pałąka. Potrzebne są także wymiary obejmowanego elementu i podpory.

Czy cybant służy do regulowania przepływu w rurze?

Cybant mocujący służy do osadzenia elementu w konstrukcji. Do sterowania przepływem dobiera się armaturę przeznaczoną do danego medium i parametrów instalacji.

Czy cybant i opaska do węża pełnią tę samą funkcję?

Typowy cybant mocuje rurę do podpory, natomiast opaska do węża zaciska przewód na odpowiednim przyłączu. Dobór wymaga rozpoznania rodzaju połączenia.

Cybanty — NERON Piła

NERON przy ul. Wybickiego 17 w Pile przyjmuje zapytania o cybanty do prac montażowych i serwisowych. Podaj średnicę zewnętrzną rury, rozstaw ramion, wysokość, gwint, materiał i ilość, aby ustalić wariant oraz dostępność. Do skompletowania połączenia sprawdź nakrętki i podkładki.
