228/M20 Cybant jarzmo U ~DIN 3570 A, stal ocynkowana, 1 szt.

75,01 zł Brutto60,98 zł Netto
53,67 zł Netto 66,01 zł Brutto cena z kodem PROMO
Najniższa cena od rozpoczęcia sprzedaży przed promocją: 60,98 zł Netto 75,01 zł Brutto
Jarzmo U 228/M20, typ A według ~DIN 3570 A. Stal ocynkowana, gwint metryczny na obu końcach. Rozstaw osi ramion e=248 mm, wysokość h=283 mm. Sprzedaż: 1 sztuka, bez nakrętek i podkładek.
Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
Dostawa do uzgodnienia
Dostępność:
Dostępny
Waga:
1,412 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij

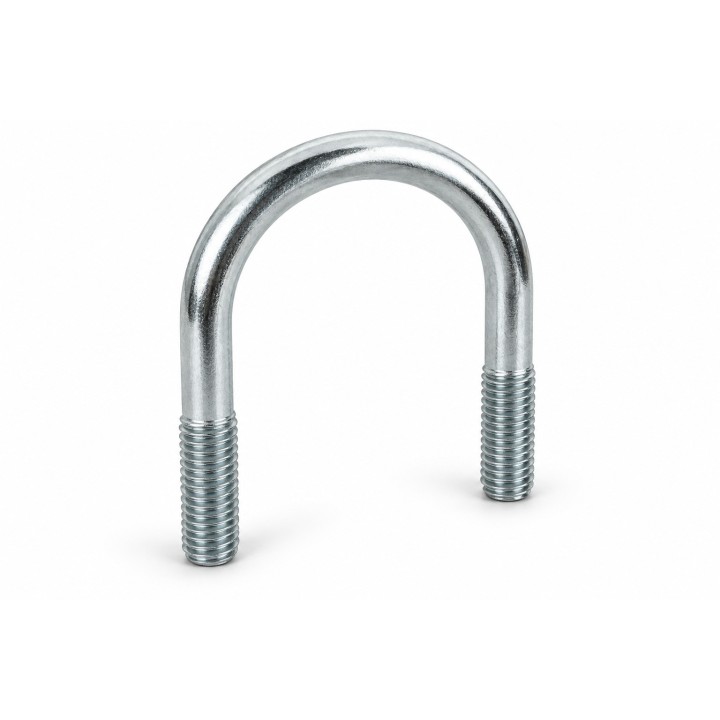

Cybant jarzmo U ze stali ocynkowanej, z gwintem na obu końcach

Cybant jarzmo U 228/M20 do mocowania rur

Jarzmo z okrągłego stalowego pręta, wygięte w kształt litery U, z gwintem metrycznym na obu prostych końcach. Służy do mocowania rur i elementów o przekroju okrągłym do odpowiednio dobranego wspornika lub konstrukcji. Dobór wymaga uwzględnienia rzeczywistej średnicy rury, rozstawu otworów, długości gwintu i warunków połączenia.

Najważniejsze parametry

  • Typ: jarzmo U, forma A, oznaczenie ~DIN 3570 A.
  • Materiał: stal niestopowa (węglowa).
  • Powłoka: ocynk galwaniczny.
  • Gwint na obu końcach: M20, metryczny.
  • Ilość sprzedaży: 1 sztuka.

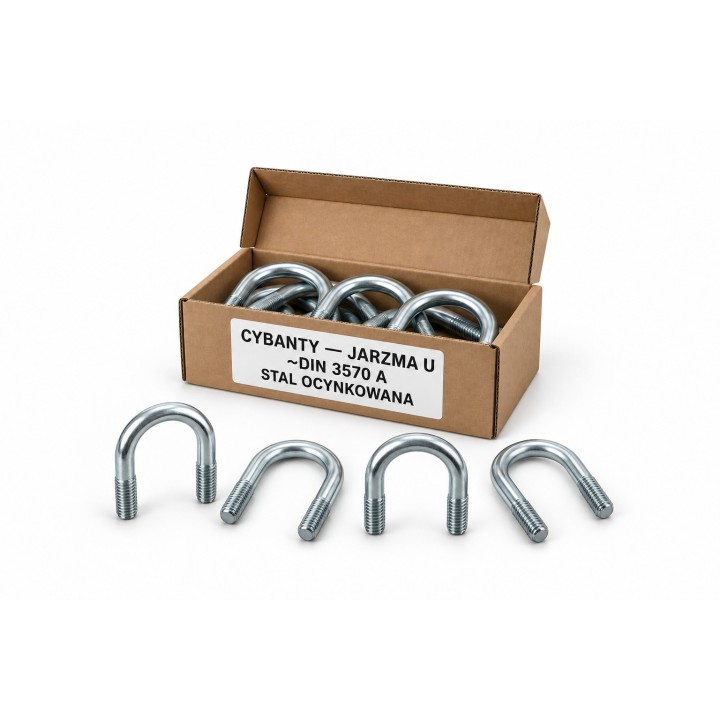

Cybanty jarzma U w kartoniku — przykładowe ułożenie

Wymiary właściwego wariantu

  • Nominalny wymiar a: 228 mm.
  • Długość części gwintowanej b: 70 mm.
  • Średnica gładkiego pręta d₂: 18,2 mm.
  • Gwint d₃: M20.
  • Rozstaw osi ramion e: 248 mm.
  • Wysokość całkowita h: 283 mm.

Wymiar a jest oznaczeniem nominalnym, w przybliżeniu odpowiadającym zewnętrznej średnicy rury. Nie oznacza gwarantowanej dokładnej średnicy pasowania. Wymiar e jest rozstawem osi obu ramion.

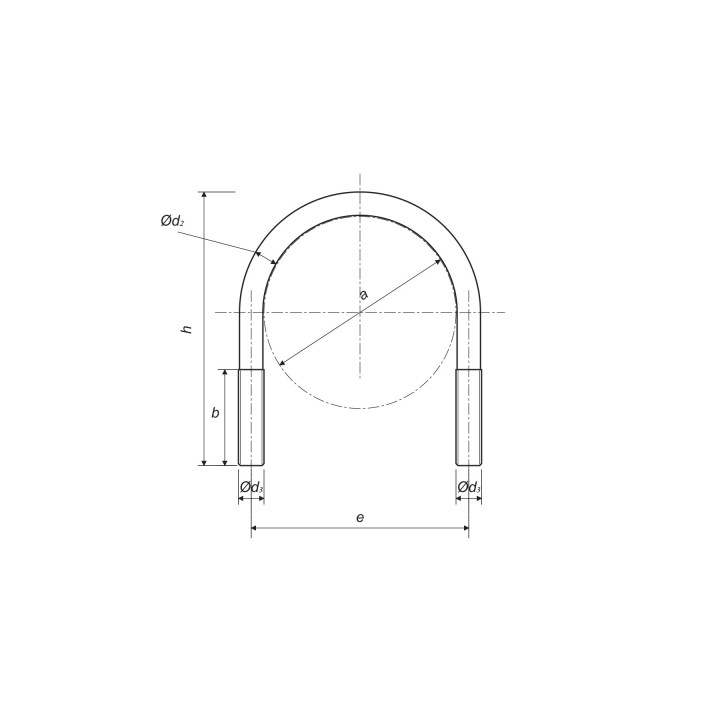

Własny widok czołowy jarzma U — oznaczenia a, b, d2, d3, e i h

Własny schemat poglądowy pokazuje kształt jarzma i oznaczenia wymiarów. Zarys rury służy wyłącznie ilustracji doboru. Schemat nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję; właściwe wymiary tej oferty podano powyżej.

Zakres dostawy

Sprzedaż obejmuje 1 jarzmo U. Nakrętki, podkładki, rura i wspornik nie wchodzą w skład oferty. Ilustracja kartonika pokazuje przykładowe ułożenie produktów i nie określa sprzedawanej ilości.

Masa orientacyjna

Masa orientacyjna 1 sztuki: 1412 g (1,412 kg). Podstawa: katalogowa masa właściwej paczki 7,06 kg / 5 sztuk × 1 sztuka, z zaokrągleniem do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.

  • Marka
  • Indeks
    DIN3570A-ZN-228-M20-1
  • Waga
    1,412 kg
  • W magazynie
    998 Przedmioty
  • EAN13
    5904109702009

  • Stan
    Nowy
  • Norma
    ~DIN 3570 A
  • Jednostka sprzedaży
    sztuka
  • Liczba sztuk w opakowaniu
    1
  • Materiał
    Stal niestopowa (węglowa)
  • Rodzaj
    Cybant jarzmo U
  • Obróbka powierzchni
    Ocynk galwaniczny
  • Średnica gwintu [M]
    M20
  • Długość gwintu [mm]
    70
  • Wymiar A [mm]
    228
  • Wymiar B [mm]
    70
  • Wymiar d2 [mm]
    18,2
  • Wymiar e [mm]
    248
  • Wymiar h [mm]
    283
  • Masa orientacyjna [g]
    1412

Zestaw ostrzeżeń dotyczących bezpieczeństwa pracy – zgodnie z Rozporządzeniem (UE) 2023/988 o ogólnym bezpieczeństwie produktów: 1. Ochrona wzroku:– Zawsze używaj gogli ochronnych lub przyłbicy, aby zabezpieczyć oczy przed iskrami, drobinkami i fragmentami metalu. 2. Ochrona słuchu:– W przypadku pracy w hałaśliwym środowisku stosuj nauszniki lub zatyczki ochronne, aby zapobiec uszkodzeniom słuchu. 3. Zabezpieczenie dróg oddechowych:– Podczas pracy w zapylonym otoczeniu lub w obecności oparów, zakładaj maseczkę filtrującą lub odpowiedni respirator.– Pamiętaj o właściwej wentylacji stanowiska pracy. 4. Bezpieczeństwo dłoni i skóry:– Używaj rękawic ochronnych chroniących przed urazami mechanicznymi i chemikaliami.– W razie potrzeby stosuj kremy ochronne, zapobiegające podrażnieniom i wysuszeniu skóry. 5. Ubranie robocze:– Pracuj w odzieży ochronnej odpornej na działanie iskier i odprysków.– Unikaj noszenia luźnych ubrań, biżuterii i rozpuszczonych włosów w pobliżu maszyn. 6. Ryzyko pożaru:– Utrzymuj stanowisko pracy wolne od materiałów łatwopalnych (np. papieru, tkanin, chemikaliów).– Miej pod ręką sprawną gaśnicę i znajomość jej obsługi. 7. Zagrożenie elektryczne:– Przed użyciem sprawdzaj stan przewodów i sprzętu elektrycznego.– Nie używaj urządzeń elektrycznych w wilgotnych warunkach.– Odłączaj sprzęt od zasilania podczas konserwacji lub napraw. 8. Użytkowanie maszyn i narzędzi:– Regularnie kontroluj stan techniczny maszyn i narzędzi.– Korzystaj ze sprzętu zgodnie z instrukcją producenta.– Ostrza i narzędzia powinny być na bieżąco konserwowane i utrzymywane w dobrym stanie.– Maszyny powinny być wyposażone w odpowiednie osłony i zabezpieczenia. 9. Manipulacja materiałami:– Do przemieszczania ciężkich elementów używaj sprzętu transportowego.– Podnoś i przenoś zgodnie z zasadami ergonomii, aby uniknąć urazów. 10. Praca z chemikaliami:– Składowanie substancji chemicznych powinno odbywać się w oznakowanych, bezpiecznych pojemnikach.– Stosuj środki zgodnie z instrukcjami producenta oraz zasadami BHP.– Zapewnij cyrkulację powietrza przy używaniu substancji chemicznych. Inne ważne zasady:– Utrzymuj ład i czystość na stanowisku pracy.– Dbaj o odpowiednie oświetlenie przestrzeni roboczej.– Zapewnij szkolenia z zakresu bezpieczeństwa i higieny pracy.– Regularnie przeprowadzaj audyty BHP i stosuj się do aktualnych przepisów.
