176/M16 Cybant jarzmo U ~DIN 3570 A, stal ocynkowana, 1 szt.

35,36 zł Brutto28,75 zł Netto
25,30 zł Netto 31,12 zł Brutto cena z kodem PROMO
Najniższa cena od rozpoczęcia sprzedaży przed promocją: 28,75 zł Netto 35,36 zł Brutto
Jarzmo U 176/M16, typ A według ~DIN 3570 A. Stal ocynkowana, gwint metryczny na obu końcach. Rozstaw osi ramion e=192 mm, wysokość h=217 mm. Sprzedaż: 1 sztuka, bez nakrętek i podkładek.
Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
Dostawa do uzgodnienia
Dostępność:
Dostępny
Waga:
0,692 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij

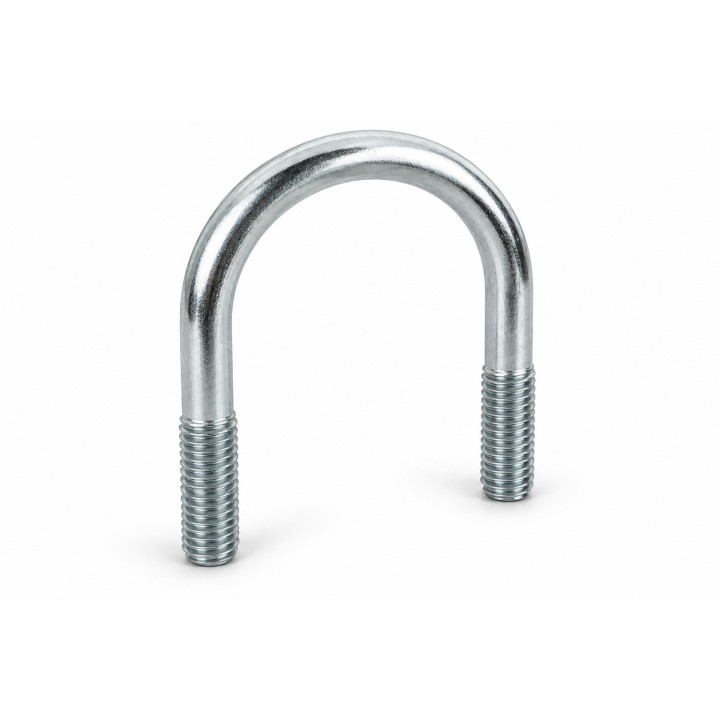

Cybant jarzmo U ze stali ocynkowanej, z gwintem na obu końcach

Cybant jarzmo U 176/M16 do mocowania rur

Jarzmo z okrągłego stalowego pręta, wygięte w kształt litery U, z gwintem metrycznym na obu prostych końcach. Służy do mocowania rur i elementów o przekroju okrągłym do odpowiednio dobranego wspornika lub konstrukcji. Dobór wymaga uwzględnienia rzeczywistej średnicy rury, rozstawu otworów, długości gwintu i warunków połączenia.

Najważniejsze parametry

  • Typ: jarzmo U, forma A, oznaczenie ~DIN 3570 A.
  • Materiał: stal niestopowa (węglowa).
  • Powłoka: ocynk galwaniczny.
  • Gwint na obu końcach: M16, metryczny.
  • Ilość sprzedaży: 1 sztuka.

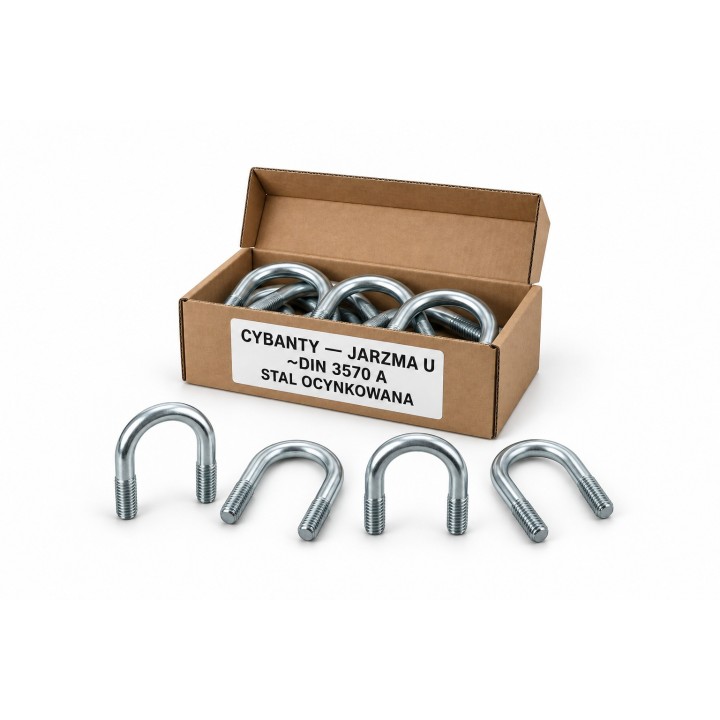

Cybanty jarzma U w kartoniku — przykładowe ułożenie

Wymiary właściwego wariantu

  • Nominalny wymiar a: 176 mm.
  • Długość części gwintowanej b: 60 mm.
  • Średnica gładkiego pręta d₂: 14,6 mm.
  • Gwint d₃: M16.
  • Rozstaw osi ramion e: 192 mm.
  • Wysokość całkowita h: 217 mm.

Wymiar a jest oznaczeniem nominalnym, w przybliżeniu odpowiadającym zewnętrznej średnicy rury. Nie oznacza gwarantowanej dokładnej średnicy pasowania. Wymiar e jest rozstawem osi obu ramion.

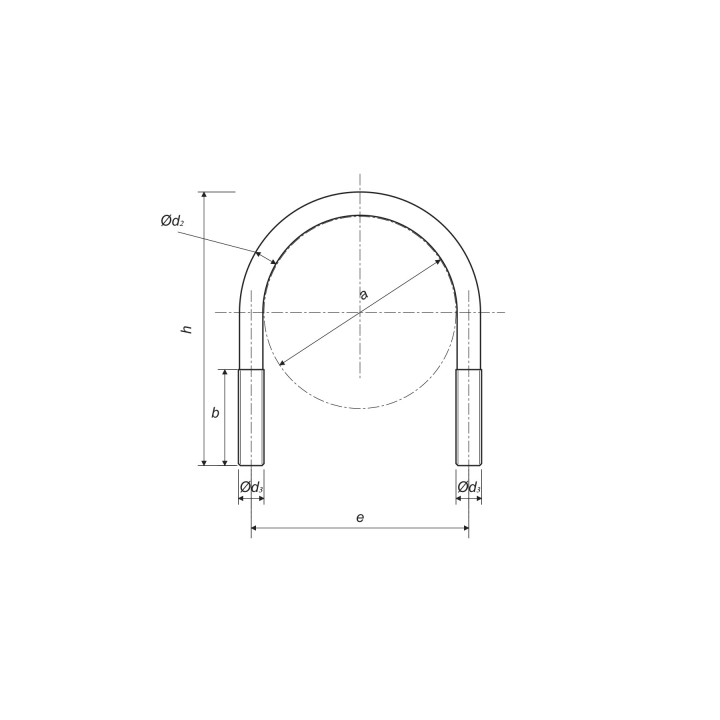

Własny widok czołowy jarzma U — oznaczenia a, b, d2, d3, e i h

Własny schemat poglądowy pokazuje kształt jarzma i oznaczenia wymiarów. Zarys rury służy wyłącznie ilustracji doboru. Schemat nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję; właściwe wymiary tej oferty podano powyżej.

Zakres dostawy

Sprzedaż obejmuje 1 jarzmo U. Nakrętki, podkładki, rura i wspornik nie wchodzą w skład oferty. Ilustracja kartonika pokazuje przykładowe ułożenie produktów i nie określa sprzedawanej ilości.

Masa orientacyjna

Masa orientacyjna 1 sztuki: 692 g (0,692 kg). Podstawa: katalogowa masa właściwej paczki 3,46 kg / 5 sztuk × 1 sztuka, z zaokrągleniem do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.

  • Marka
  • Indeks
    DIN3570A-ZN-176-M16-1
  • Waga
    0,692 kg
  • W magazynie
    960 Przedmioty

  • Stan
    Nowy
  • Norma
    ~DIN 3570 A
  • Jednostka sprzedaży
    sztuka
  • Liczba sztuk w opakowaniu
    1
  • Materiał
    Stal niestopowa (węglowa)
  • Rodzaj
    Cybant jarzmo U
  • Obróbka powierzchni
    Ocynk galwaniczny
  • Średnica gwintu [M]
    M16
  • Długość gwintu [mm]
    60
  • Wymiar A [mm]
    176
  • Wymiar B [mm]
    60
  • Wymiar d2 [mm]
    14,6
  • Wymiar e [mm]
    192
  • Wymiar h [mm]
    217
  • Masa orientacyjna [g]
    692
