26 mm Obejma do rur AN 116, M8, ocynk, 1 szt.

Obejma do rur AN 116 — 26 mm
Stalowa obejma składa się z jarzma U z gwintem M8 na obu końcach, profilowanego siodełka i dwóch nakrętek sześciokątnych M8. Przeznaczona jest do mocowania rur do odpowiednio dobranej konstrukcji. Dobór wymaga sprawdzenia średnicy rury, otworów i warunków połączenia.
Sprzedaż: 1 sztuka. Cena za jedną sztukę.

Parametry właściwego wariantu
- Nominalna średnica rury: 26 mm.
- Gwint jarzma: M8, metryczny.
- Materiał: stal niestopowa (węglowa).
- Powłoka: ocynk galwaniczny.
- Promień R: 13 mm.
- Wymiar c minimalny: 52 mm.
- Wymiar l minimalny: 57 mm.
Podane wartości c i l są wymiarami minimalnymi, a średnica jest oznaczeniem nominalnym. Nie są pomiarem konkretnej dostawy ani gwarancją dokładnego pasowania.

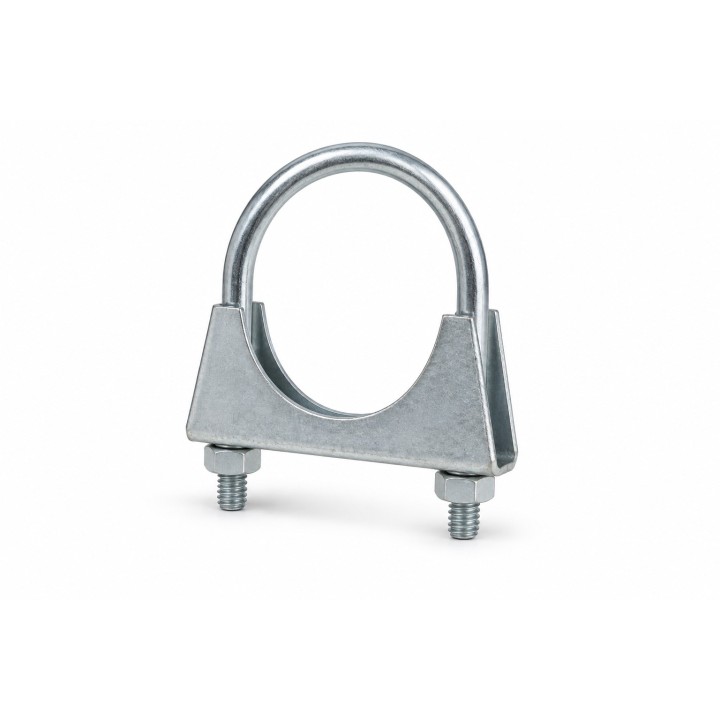

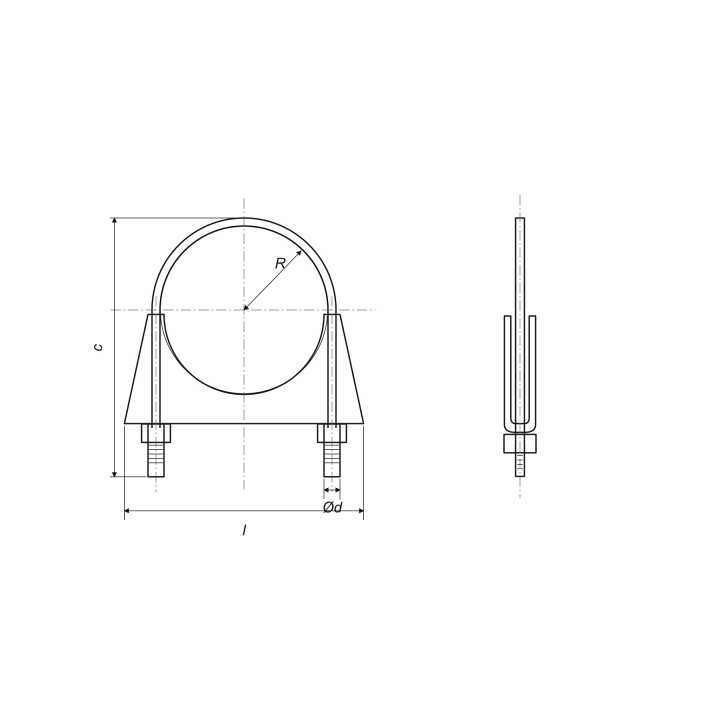

Własny schemat jest poglądowy i nie stanowi dokumentacji produkcyjnej ani potwierdzenia tolerancji. Fotografie pokazują reprezentatywną konstrukcję rodziny; właściwe wymiary tej oferty podano w parametrach.
Zakres dostawy
Jedna kompletna obejma AN 116: jarzmo, siodełko i dwie nakrętki M8. Rura, wspornik i dodatkowe elementy mocujące nie są dołączone.

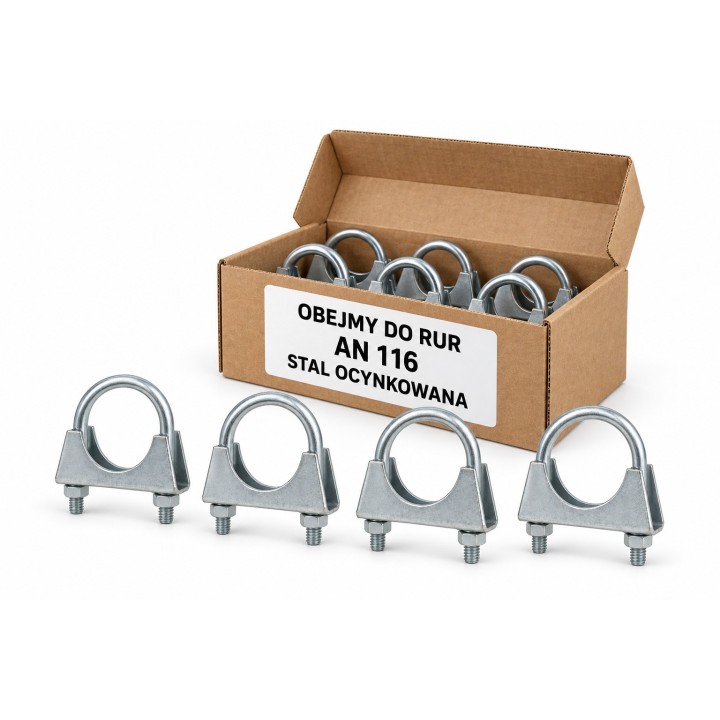

Kartonik ilustruje przykładowe ułożenie i nie określa sprzedawanej ilości.
Masa orientacyjna
Masa orientacyjna sprzedawanej ilości: 77 g (0,077 kg). Podstawa: katalogowa masa właściwej paczki 1,92 kg / 25 sztuk × 1 sztuk, z zaokrągleniem do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 116
-
Jednostka sprzedażysztuka
-
Liczba sztuk w opakowaniu1
-
MateriałStal niestopowa (węglowa)
-
RodzajObejma do rur z jarzmem i siodełkiem
-
Obróbka powierzchniOcynk galwaniczny
-
Średnica gwintu [M]M8
-
Średnica nominalna [mm]26
-
Masa orientacyjna [g]77
-
Wymiar R [mm]13
-
Wymiar c minimalny [mm]52
-
Wymiar l minimalny [mm]57
-
Zakres dostawyJarzmo, siodełko, 2 nakrętki M8
