DIN 933 a ISO 4017 — jaki klucz i co sprawdzić przed zamianą?

Śruba M10 nie zawsze wymaga klucza 17 mm. W wykonaniu DIN 933 nominalny wymiar pod klucz wynosi 17 mm, a w ISO 4017 — 16 mm. Ten sam gwint nie potwierdza więc identycznego łba. Przed zamówieniem zamiennika sprawdź osobno wymagania połączenia i dostęp narzędzia.

Najpierw ustal, co rzeczywiście wymieniasz

DIN 933 i ISO 4017 dotyczą śrub z łbem sześciokątnym, określanych jako śruby z pełnym gwintem. ISO 4017 jest następcą wycofanej DIN 933; aktualna opublikowana edycja to ISO 4017:2022. Nazwa handlowa zawierająca oba numery nie rozstrzyga, jaki łeb ma konkretny wariant.

Jeżeli stara śruba ma wyraźny gładki odcinek trzpienia, sprawdź najpierw, czy nie chodzi o inne wykonanie. Różnicę między pełnym a częściowym gwintem wyjaśnia poradnik co oznacza DIN 931. Nie zastępuj śruby z częściowym gwintem pełnogwintowaną wyłącznie dlatego, że zgadzają się średnica i długość.

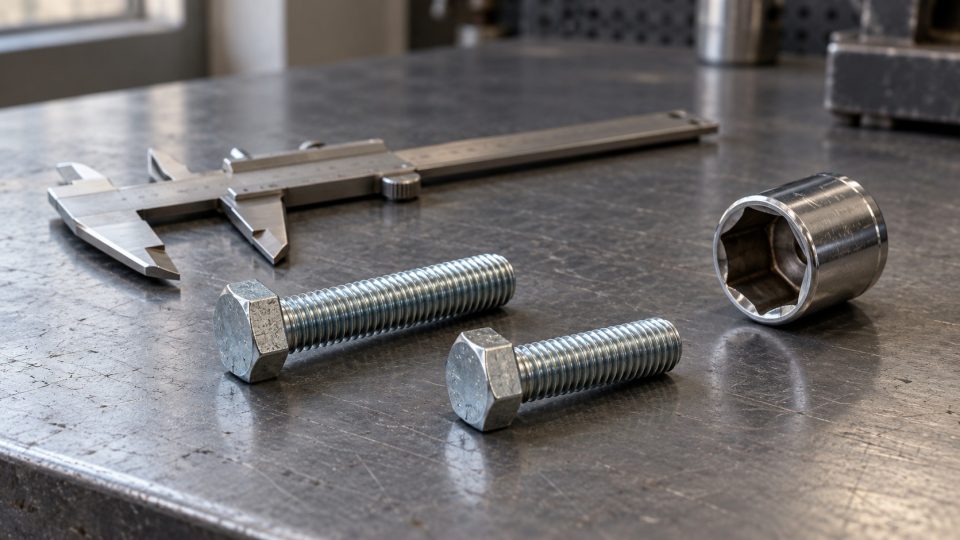

Jak zmierzyć łeb i sprawdzić nasadkę?

1. Zmierz szerokość między przeciwległymi płaskimi powierzchniami łba. To wymiar s, czyli wymiar pod klucz. Pomiar przez naroża odpowiada innej wielkości.
2. Porównaj wynik z kartą właściwego wariantu. Zużycie, zadziory lub korozja mogą utrudnić rozpoznanie. Pomiar nie zastępuje dokumentacji normy ani potwierdzenia klasy śruby.
3. Dobierz narzędzie do rozpoznanego łba. Nie traktuj luźnej większej nasadki jako rozwiązania problemu i nie wciskaj mniejszej.
4. Sprawdź przestrzeń wokół połączenia. Numer nasadki określa rozmiar jej gniazda, a nie zewnętrzną średnicę narzędzia. Potrzebne są również jego rzeczywiste wymiary zewnętrzne, długość i miejsce na napęd.

Cztery rozmiary, przy których zmienia się klucz

Poniżej porównujemy nominalny wymiar s dla standardowego łba sześciokątnego DIN 933 i ISO 4017. To zestawienie norm, a nie potwierdzenie parametrów wszystkich produktów w sklepie.

M10

DIN 933: 17 mm.
ISO 4017: 16 mm.

M12

DIN 933: 19 mm.
ISO 4017: 18 mm.

M14

DIN 933: 22 mm.
ISO 4017: 21 mm.

M22

DIN 933: 32 mm.
ISO 4017: 34 mm.

W M22 kierunek zmiany jest odwrotny: łeb ISO ma większy wymiar pod klucz. Nie stosuj ogólnej zasady „ISO jest o milimetr mniejsze”. Tych wartości nie przenoś również na łby kołnierzowe lub inne rodziny wyrobów.

Dlaczego pasująca nasadka nie zamyka doboru?

Przy zamianie porównaj także średnicę i skok gwintu, długość, zakres gwintowania, materiał, klasę właściwości mechanicznych, powłokę oraz geometrię powierzchni pod łbem. Mniejsza szerokość sześciokąta nie potwierdza identycznego podparcia. Wymagania dokumentacji połączenia nadal obowiązują.

Nie wyznaczaj momentu dokręcania z rozmiaru klucza. Zmiana normy, materiału, powłoki lub warunków tarcia wymaga sprawdzenia właściwej procedury montażu. Dopasowanie narzędzia jest tylko jedną z kontroli.

Przykład — śruba pasuje, narzędzie nie mieści się w osłonie

Załóżmy, że dokumentacja dopuszcza rozważany zamiennik M22, ale dostęp prowadzi przez osłonę. Dotychczas używano DIN 933 i nasadki 32 mm. ISO 4017 wymaga w tym rozmiarze 34 mm.

Przed zamówieniem trzeba porównać zewnętrzną średnicę i długość rzeczywistej nasadki 34 mm z dostępną przestrzenią. Sama różnica 2 mm między rozmiarami gniazd nie określa różnicy średnic zewnętrznych narzędzi. To przykład kolejności kontroli, bez założenia konkretnych wymiarów osłony lub narzędzia.

Jak sprawdzić ofertę i sformułować zamówienie?

W ofercie śrub sześciokątnych DIN 933 NERON wybierz konkretny wariant i otwórz jego kartę. Przykładowo karta śruby M10×10 DIN 933, 8.8, ocynk galwaniczny, 5 sztuk podaje s = 17 mm i równocześnie wskazuje ISO 4017 jako normę powiązaną. Odwołanie do ISO nie oznacza tutaj automatycznie łba 16 mm. Ten przykład czytania karty dotyczy wyłącznie opisanego wariantu M10×10.

W zamówieniu podaj normę wymaganą przez dokumentację, rozmiar i skok gwintu, długość, materiał, klasę, powłokę oraz wymagany wymiar s, gdy montaż zależy od konkretnego narzędzia. Jeżeli opis wariantu pozostawia sprzeczność, wyjaśnij ją przed zakupem. Nie zatwierdzaj zamienności na podstawie samego dopisku „odpowiednik”.
