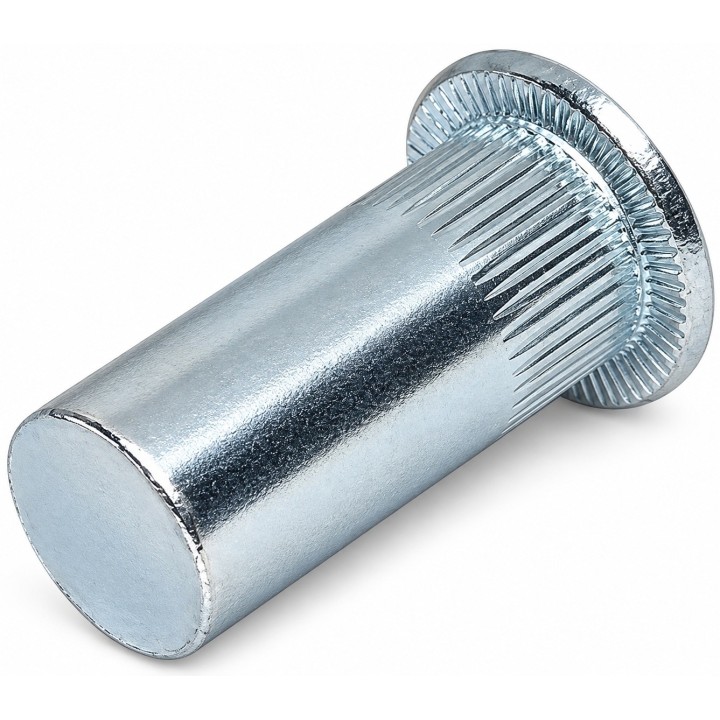

Nitonakrętka nieprzelotowa AN 324 — cylindryczny trzpień, zamknięte dno i kołnierz walcowy, stal ocynkowana

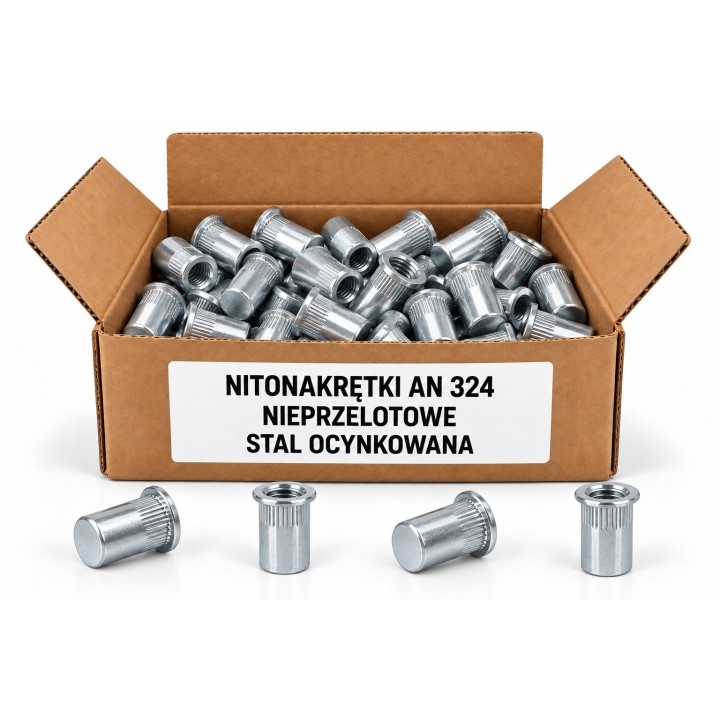

Nitonakrętki nieprzelotowe AN 324 — własna ilustracja opakowania stali ocynkowanej

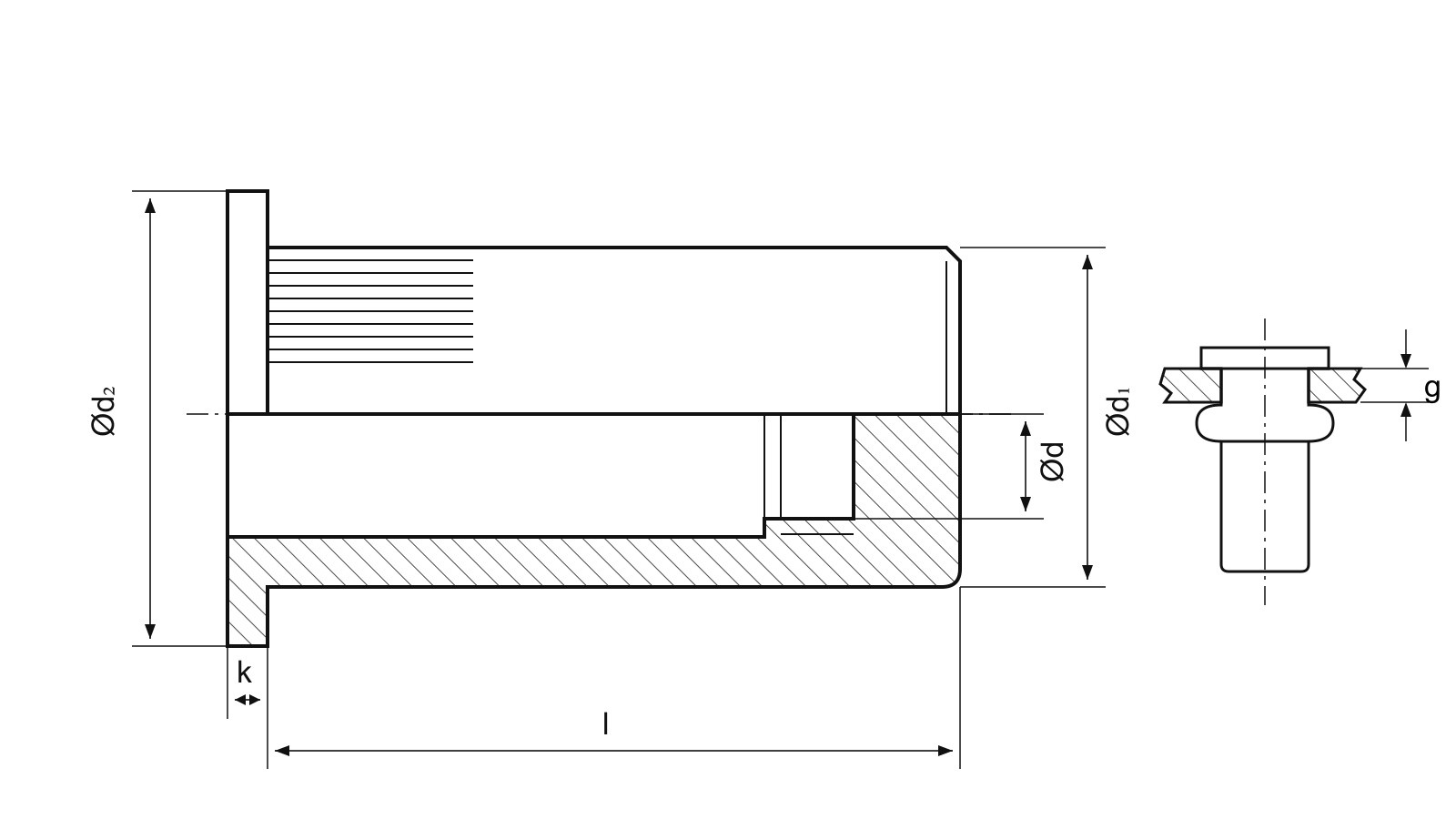

AN 324 — własny schemat wymiarowy d, d1, d2, k, l, g

M8 Nitonakrętki nieprzelotowe AN 324 ocynk kołnierz walcowy 200 szt.

Neron
162,04 zł Brutto131,74 zł Netto
(0,81 zł szt.)
115,93 zł Netto 142,60 zł Brutto cena z kodem PROMO

Nitonakrętki nieprzelotowe AN 324 M8 ze stali ocynkowanej. Cylindryczny trzpień radełkowany pod płaskim kołnierzem i zamknięte dno. Długość 24,5 mm bez kołnierza, zakres zacisku 1–3,2 mm, otwór okrągły 11,1 mm. Cena za 200 sztuk.

Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
od 0,00 zł
Dostępność:
Dostępny
Waga:
2,1 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij
Pomoc w doborze
Masz pytanie o produkt? Prześlij symbol, wymiary lub zdjęcie — skontaktuj się z NERON. Zasady dostawy
Zapytaj o dostawę dla wybranego produktu, ilości i miejsca dostarczenia. Zwroty i reklamacje
Sprawdź zasady oraz pobierz formularze zwrotu i reklamacji.

Nitonakrętka nieprzelotowa AN 324 — cylindryczny trzpień, zamknięte dno i kołnierz walcowy, stal ocynkowana

Nitonakrętki nieprzelotowe AN 324 M8 — stal ocynkowana, 200 sztuk

Nitonakrętki do osadzania gwintu wewnętrznego w cienkich elementach przy użyciu narzędzia do nitonakrętek. AN 324 ma zamknięte dno, cylindryczny korpus i płaski kołnierz walcowy. Radełkowanie wzdłużne na części trzpienia pod kołnierzem ogranicza obracanie elementu w materiale.

Parametry techniczne

  • Oznaczenie katalogowe: AN 324
  • Rodzaj nitonakrętki: Nieprzelotowa (zamknięte dno)
  • Kształt korpusu: Cylindryczny
  • Powierzchnia korpusu: Radełkowana wzdłużnie pod kołnierzem
  • Rodzaj kołnierza: Walcowy (płaski)
  • Gwint wewnętrzny d: M8
  • Średnica korpusu d1: 11 mm
  • Średnica kołnierza d2: 16 mm
  • Wysokość kołnierza k: 1,4–1,6 mm
  • Długość nominalna l: 24,5 mm (bez kołnierza)
  • Zakres zacisku e: 1–3,2 mm
  • Kształt otworu montażowego: Okrągły
  • Otwór montażowy wg karty: 11,1 mm
  • Materiał: Stal węglowa
  • Powłoka: Ocynk galwaniczny biały
  • Pasywacja wg karty: Cr3+

Długość nominalna l = 24,5 mm jest mierzona pod kołnierzem, od jego powierzchni oporowej do zamkniętego końca. Nie obejmuje wysokości kołnierza k, dla której dokumentacja podaje przedział 1,4–1,6 mm.

Nitonakrętki nieprzelotowe AN 324 — własna ilustracja opakowania stali ocynkowanej

Materiał i wykonanie

Stal węglowa z białą powłoką cynkową nanoszoną galwanicznie, z pasywacją Cr3+. Wymienione parametry wynikają z właściwej dokumentacji katalogowej i nie stanowią świadectwa badania konkretnej partii.

Dobór i montaż

Dla tego M8 przewidziano okrągły otwór 11,1 mm i zakres zacisku 1–3,2 mm. Zakres zacisku jest w tabeli oznaczony literą e, a na schemacie montażowym literą g. Dotyczy grubości łączonego materiału. Dobór nitonakrętki i parametrów osadzania należy potwierdzić próbami na docelowym materiale i narzędziu.

Zamknięte dno ogranicza dostęp od strony końca nitonakrętki. Dokumentacja nie określa klasy szczelności ani odporności na ciśnienie. Długość wkręcanej śruby należy dobrać z uwzględnieniem nieprzelotowego otworu.

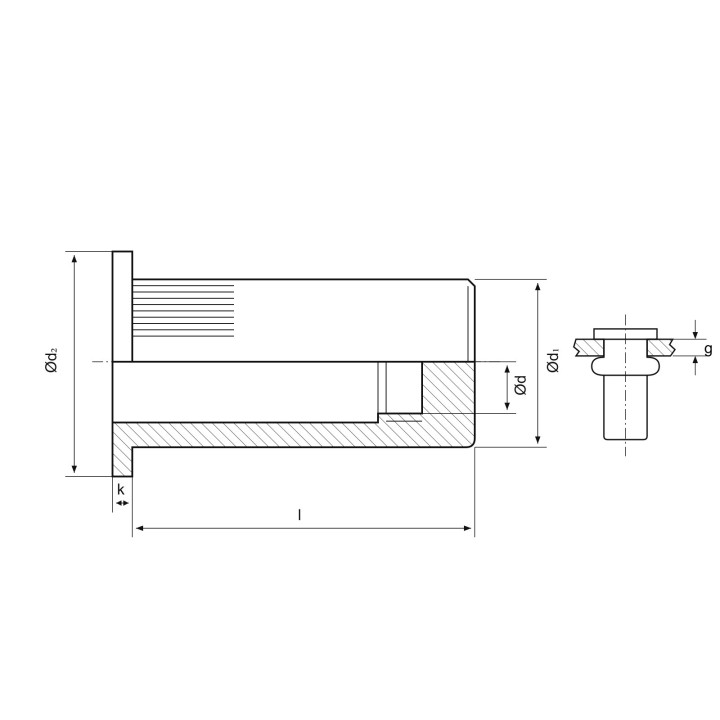

AN 324 — własny schemat wymiarowy d, d1, d2, k, l, g

Zakres dostawy i masa

Masa katalogowa całego opakowania 200 sztuk wynosi 2,10 kg. Dotyczy właściwej pełnej paczki, nie przeliczenia z zaokrąglonej masy sztuki ani własnego pomiaru NERON.

Cena obejmuje jedno opakowanie 200 nitonakrętek AN 324 M8 ze stali ocynkowanej. Własne grafiki produktu i opakowania mają charakter poglądowy; nie dokumentują liczby elementów ani konkretnego kartonu dostawy. Schemat przedstawia geometrię i oznaczenia wymiarów zgodne z dokumentacją tej rodziny. Przebieg gwintu i zamkniętego otworu jest umowny; nie jest to rysunek produkcyjny.

Najczęstsze pytania

Ile sztuk obejmuje cena?

Jedno opakowanie zawiera 200 sztuk.

Czy nitonakrętka ma otwór przelotowy?

Nie. AN 324 ma zamknięte dno. Długość śruby należy dobrać do dostępnej głębokości gwintu.

Czy długość 24,5 mm obejmuje kołnierz?

Nie. Długość l jest mierzona pod kołnierzem. Wysokość kołnierza k wynosi 1,4–1,6 mm.

Jaki otwór i zakres grubości materiału przewiduje dokumentacja?

Okrągły otwór 11,1 mm oraz zakres zacisku 1–3,2 mm. Dobór i osadzanie należy sprawdzić próbami.

  • Marka
  • Indeks
    NERON-AN324-OC-5907601352925
  • Waga
    2,1 kg
  • W magazynie
    100 Przedmioty
  • EAN13
    5907601352925

  • Jednostka sprzedaży
    opakowanie
  • Materiał
    Stal węglowa
  • Powłoka
    Ocynk galwaniczny biały
  • Ilość w opakowaniu
    200 szt.
  • Średnica kołnierza d2
    16 mm
  • Oznaczenie katalogowe
    AN 324
  • Rodzaj nitonakrętki
    Nieprzelotowa (zamknięte dno)
  • Kształt korpusu
    Cylindryczny
  • Powierzchnia korpusu
    Radełkowana wzdłużnie pod kołnierzem
  • Rodzaj kołnierza
    Walcowy (płaski)
  • Gwint wewnętrzny d
    M8
  • Średnica korpusu d1
    11 mm
  • Otwór montażowy wg karty
    11,1 mm
  • Wysokość kołnierza k
    1,4–1,6 mm
  • Długość nominalna l
    24,5 mm (bez kołnierza)
  • Pasywacja wg karty
    Cr3+
  • Kształt otworu montażowego
    Okrągły
  • Zakres zacisku e
    1–3,2 mm
  • Masa katalogowa pełnego opakowania
    2,10 kg

Zestaw ostrzeżeń dotyczących bezpieczeństwa pracy – zgodnie z Rozporządzeniem (UE) 2023/988 o ogólnym bezpieczeństwie produktów: 1. Ochrona wzroku:– Zawsze używaj gogli ochronnych lub przyłbicy, aby zabezpieczyć oczy przed iskrami, drobinkami i fragmentami metalu. 2. Ochrona słuchu:– W przypadku pracy w hałaśliwym środowisku stosuj nauszniki lub zatyczki ochronne, aby zapobiec uszkodzeniom słuchu. 3. Zabezpieczenie dróg oddechowych:– Podczas pracy w zapylonym otoczeniu lub w obecności oparów, zakładaj maseczkę filtrującą lub odpowiedni respirator.– Pamiętaj o właściwej wentylacji stanowiska pracy. 4. Bezpieczeństwo dłoni i skóry:– Używaj rękawic ochronnych chroniących przed urazami mechanicznymi i chemikaliami.– W razie potrzeby stosuj kremy ochronne, zapobiegające podrażnieniom i wysuszeniu skóry. 5. Ubranie robocze:– Pracuj w odzieży ochronnej odpornej na działanie iskier i odprysków.– Unikaj noszenia luźnych ubrań, biżuterii i rozpuszczonych włosów w pobliżu maszyn. 6. Ryzyko pożaru:– Utrzymuj stanowisko pracy wolne od materiałów łatwopalnych (np. papieru, tkanin, chemikaliów).– Miej pod ręką sprawną gaśnicę i znajomość jej obsługi. 7. Zagrożenie elektryczne:– Przed użyciem sprawdzaj stan przewodów i sprzętu elektrycznego.– Nie używaj urządzeń elektrycznych w wilgotnych warunkach.– Odłączaj sprzęt od zasilania podczas konserwacji lub napraw. 8. Użytkowanie maszyn i narzędzi:– Regularnie kontroluj stan techniczny maszyn i narzędzi.– Korzystaj ze sprzętu zgodnie z instrukcją producenta.– Ostrza i narzędzia powinny być na bieżąco konserwowane i utrzymywane w dobrym stanie.– Maszyny powinny być wyposażone w odpowiednie osłony i zabezpieczenia. 9. Manipulacja materiałami:– Do przemieszczania ciężkich elementów używaj sprzętu transportowego.– Podnoś i przenoś zgodnie z zasadami ergonomii, aby uniknąć urazów. 10. Praca z chemikaliami:– Składowanie substancji chemicznych powinno odbywać się w oznakowanych, bezpiecznych pojemnikach.– Stosuj środki zgodnie z instrukcjami producenta oraz zasadami BHP.– Zapewnij cyrkulację powietrza przy używaniu substancji chemicznych. Inne ważne zasady:– Utrzymuj ład i czystość na stanowisku pracy.– Dbaj o odpowiednie oświetlenie przestrzeni roboczej.– Zapewnij szkolenia z zakresu bezpieczeństwa i higieny pracy.– Regularnie przeprowadzaj audyty BHP i stosuj się do aktualnych przepisów.
