M5 Nitonakrętki nieprzelotowe AN 324 ocynk kołnierz walcowy 250 szt.

Nitonakrętki nieprzelotowe AN 324 M5 — stal ocynkowana, 250 sztuk

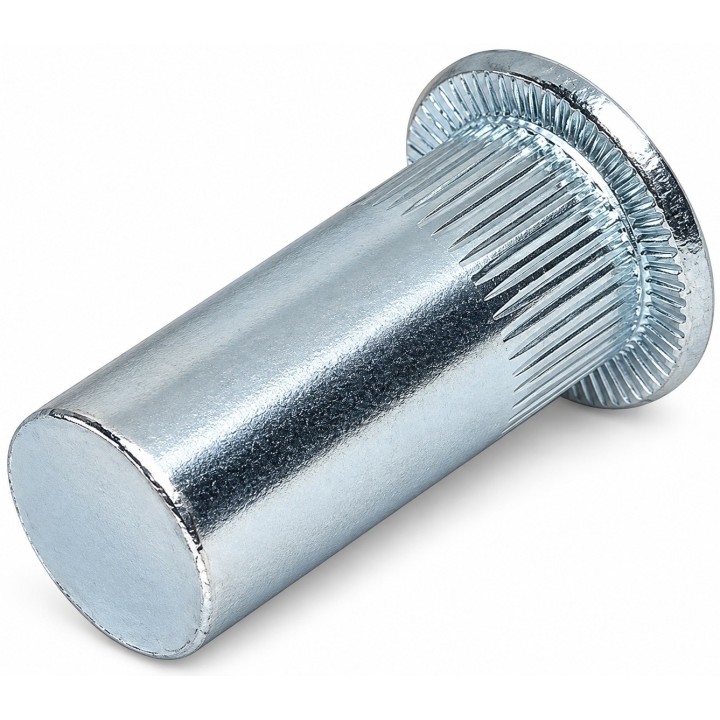

Nitonakrętki do osadzania gwintu wewnętrznego w cienkich elementach przy użyciu narzędzia do nitonakrętek. AN 324 ma zamknięte dno, cylindryczny korpus i płaski kołnierz walcowy. Radełkowanie wzdłużne na części trzpienia pod kołnierzem ogranicza obracanie elementu w materiale.

Parametry techniczne

• Oznaczenie katalogowe: AN 324
• Rodzaj nitonakrętki: Nieprzelotowa (zamknięte dno)
• Kształt korpusu: Cylindryczny
• Powierzchnia korpusu: Radełkowana wzdłużnie pod kołnierzem
• Rodzaj kołnierza: Walcowy (płaski)
• Gwint wewnętrzny d: M5
• Średnica korpusu d1: 7 mm
• Średnica kołnierza d2: 10 mm
• Wysokość kołnierza k: 0,9–1,1 mm
• Długość nominalna l: 18 mm (bez kołnierza)
• Zakres zacisku e: 0,5–2,5 mm
• Kształt otworu montażowego: Okrągły
• Otwór montażowy wg karty: 7,1 mm
• Materiał: Stal węglowa
• Powłoka: Ocynk galwaniczny biały
• Pasywacja wg karty: Cr3+

Długość nominalna l = 18 mm jest mierzona pod kołnierzem, od jego powierzchni oporowej do zamkniętego końca. Nie obejmuje wysokości kołnierza k, dla której dokumentacja podaje przedział 0,9–1,1 mm.

Materiał i wykonanie

Stal węglowa z białą powłoką cynkową nanoszoną galwanicznie, z pasywacją Cr3+. Wymienione parametry wynikają z właściwej dokumentacji katalogowej i nie stanowią świadectwa badania konkretnej partii.

Dobór i montaż

Dla tego M5 przewidziano okrągły otwór 7,1 mm i zakres zacisku 0,5–2,5 mm. Zakres zacisku jest w tabeli oznaczony literą e, a na schemacie montażowym literą g. Dotyczy grubości łączonego materiału. Dobór nitonakrętki i parametrów osadzania należy potwierdzić próbami na docelowym materiale i narzędziu.

Zamknięte dno ogranicza dostęp od strony końca nitonakrętki. Dokumentacja nie określa klasy szczelności ani odporności na ciśnienie. Długość wkręcanej śruby należy dobrać z uwzględnieniem nieprzelotowego otworu.

Zakres dostawy i masa

Masa katalogowa całego opakowania 250 sztuk wynosi 0,78 kg. Dotyczy właściwej pełnej paczki, nie przeliczenia z zaokrąglonej masy sztuki ani własnego pomiaru NERON.

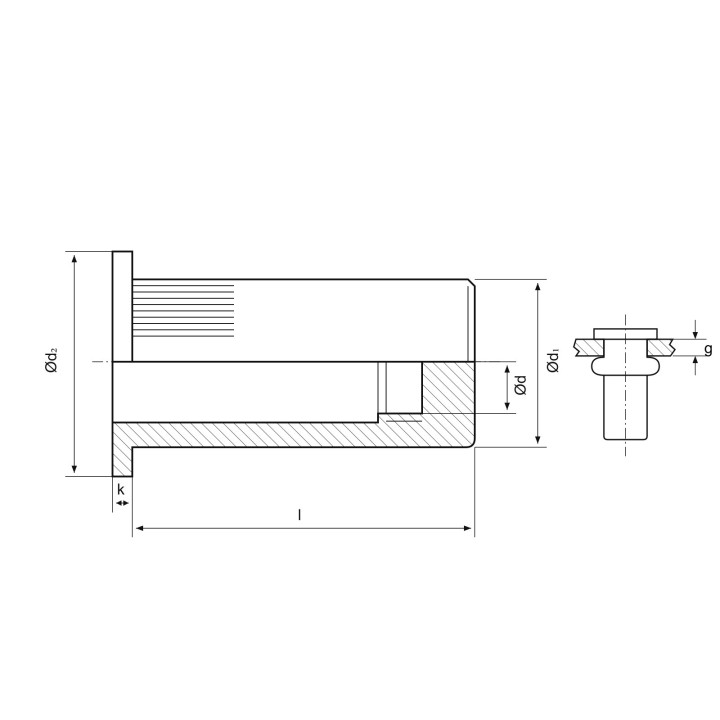

Cena obejmuje jedno opakowanie 250 nitonakrętek AN 324 M5 ze stali ocynkowanej. Własne grafiki produktu i opakowania mają charakter poglądowy; nie dokumentują liczby elementów ani konkretnego kartonu dostawy. Schemat przedstawia geometrię i oznaczenia wymiarów zgodne z dokumentacją tej rodziny. Przebieg gwintu i zamkniętego otworu jest umowny; nie jest to rysunek produkcyjny.

Najczęstsze pytania

Ile sztuk obejmuje cena?

Jedno opakowanie zawiera 250 sztuk.

Czy nitonakrętka ma otwór przelotowy?

Nie. AN 324 ma zamknięte dno. Długość śruby należy dobrać do dostępnej głębokości gwintu.

Czy długość 18 mm obejmuje kołnierz?

Nie. Długość l jest mierzona pod kołnierzem. Wysokość kołnierza k wynosi 0,9–1,1 mm.

Jaki otwór i zakres grubości materiału przewiduje dokumentacja?

Okrągły otwór 7,1 mm oraz zakres zacisku 0,5–2,5 mm. Dobór i osadzanie należy sprawdzić próbami.
