52/M10 Cybant jarzmo U ~DIN 3570 A, stal ocynkowana, 25 szt.

Cybant jarzmo U 52/M10 do mocowania rur
Jarzmo z okrągłego stalowego pręta, wygięte w kształt litery U, z gwintem metrycznym na obu prostych końcach. Służy do mocowania rur i elementów o przekroju okrągłym do odpowiednio dobranego wspornika lub konstrukcji. Dobór wymaga uwzględnienia rzeczywistej średnicy rury, rozstawu otworów, długości gwintu i warunków połączenia.
Najważniejsze parametry
- Typ: jarzmo U, forma A, oznaczenie ~DIN 3570 A.
- Materiał: stal niestopowa (węglowa).
- Powłoka: ocynk galwaniczny.
- Gwint na obu końcach: M10, metryczny.
- Ilość sprzedaży: 25 sztuk.

Wymiary właściwego wariantu
- Nominalny wymiar a: 52 mm.
- Długość części gwintowanej b: 50 mm.
- Średnica gładkiego pręta d₂: 8,9 mm.
- Gwint d₃: M10.
- Rozstaw osi ramion e: 62 mm.
- Wysokość całkowita h: 92 mm.
Wymiar a jest oznaczeniem nominalnym, w przybliżeniu odpowiadającym zewnętrznej średnicy rury. Nie oznacza gwarantowanej dokładnej średnicy pasowania. Wymiar e jest rozstawem osi obu ramion.

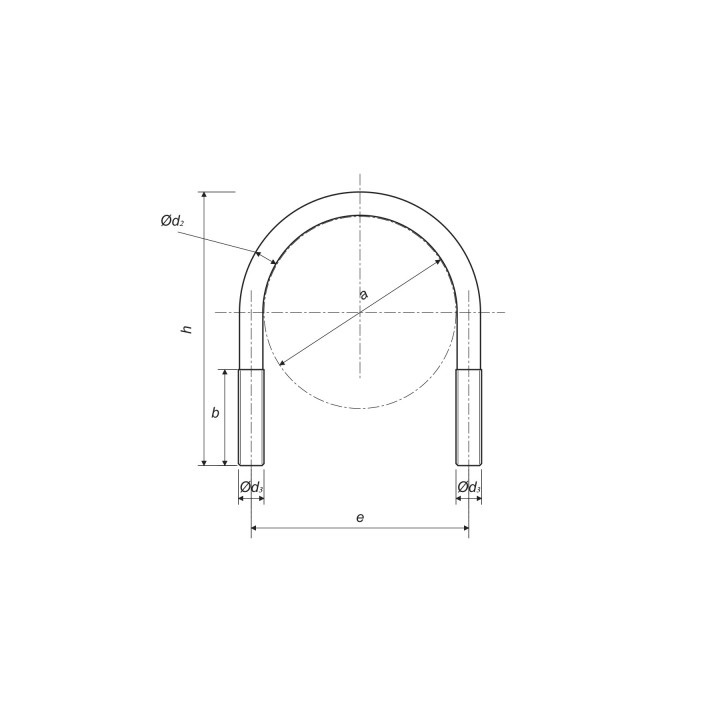

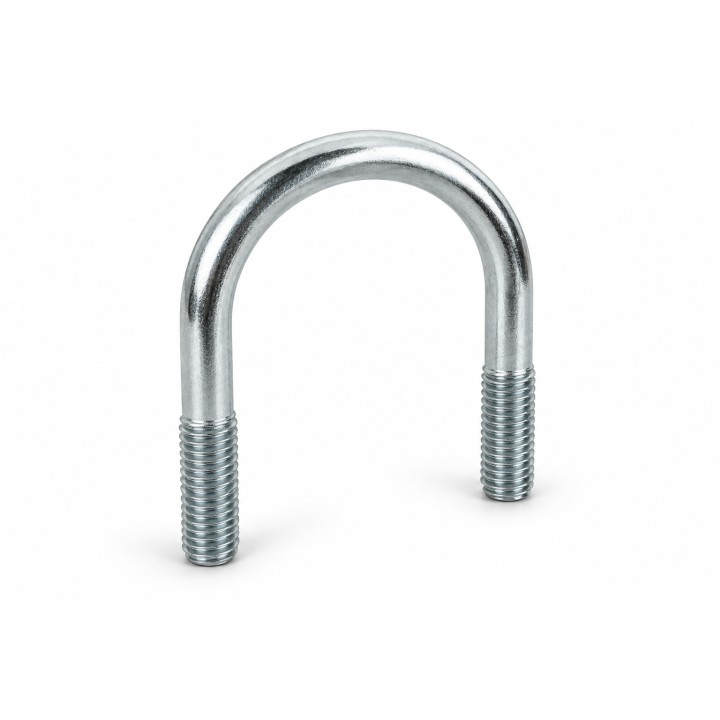

Własny schemat poglądowy pokazuje kształt jarzma i oznaczenia wymiarów. Zarys rury służy wyłącznie ilustracji doboru. Schemat nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję; właściwe wymiary tej oferty podano powyżej.
1 opakowanie = 25 sztuk. Cena za całą paczkę.
Zakres dostawy

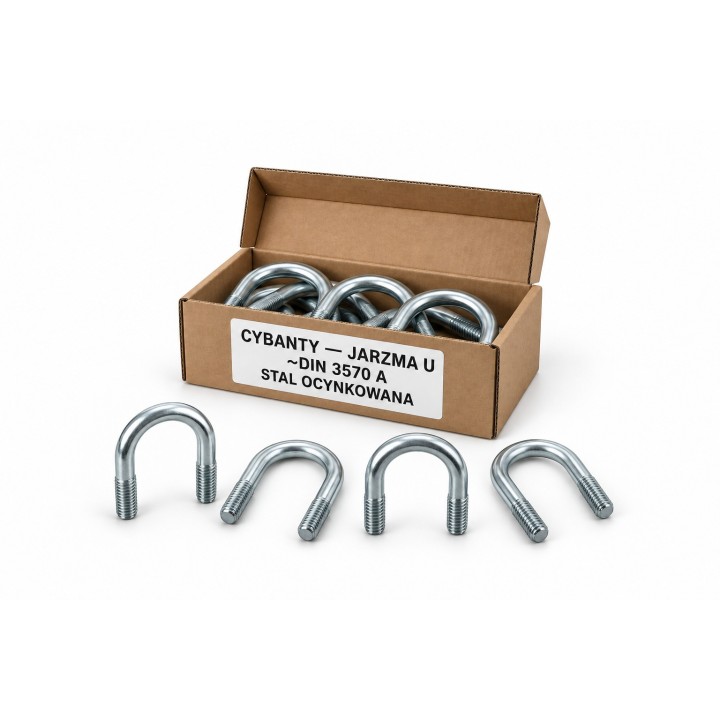

Sprzedaż obejmuje pełne opakowanie 25 jarzm U. Nakrętki, podkładki, rura i wspornik nie wchodzą w skład oferty. Ilustracja kartonika pokazuje przykładowe ułożenie produktów i nie określa sprzedawanej ilości.
Masa orientacyjna
Masa orientacyjna 25 sztuk: 2440 g (2,44 kg). Podstawa: katalogowa masa właściwej paczki 2,44 kg / 25 sztuk × 25 sztuk, z zaokrągleniem do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.
Jednostka sprzedaży: 1 całe opakowanie zawierające 25 sztuk. Cena za całe opakowanie.
-
StanNowy
-
Norma~DIN 3570 A
-
Jednostka sprzedażyopakowanie
-
Liczba sztuk w opakowaniu25
-
MateriałStal niestopowa (węglowa)
-
RodzajCybant jarzmo U
-
Obróbka powierzchniOcynk galwaniczny
-
Średnica gwintu [M]M10
-
Długość gwintu [mm]50
-
Wymiar A [mm]52
-
Wymiar B [mm]50
-
Wymiar d2 [mm]8,9
-
Wymiar e [mm]62
-
Wymiar h [mm]92
-
Masa orientacyjna [g]2440
