Zawleczka sprężysta podwójna AN76 Ø8 mm, ocynk, 1 szt.
Zawleczka sprężysta podwójna AN76 Ø8 mm ze stali ocynkowanej. Proste ramię, profil sprężysty i podwójny zwój oczka do zabezpieczania sworzni. Sprzedaż: 1 opakowanie = 1 sztuka.

Zawleczka sprężysta podwójna AN76 — Ø8 mm

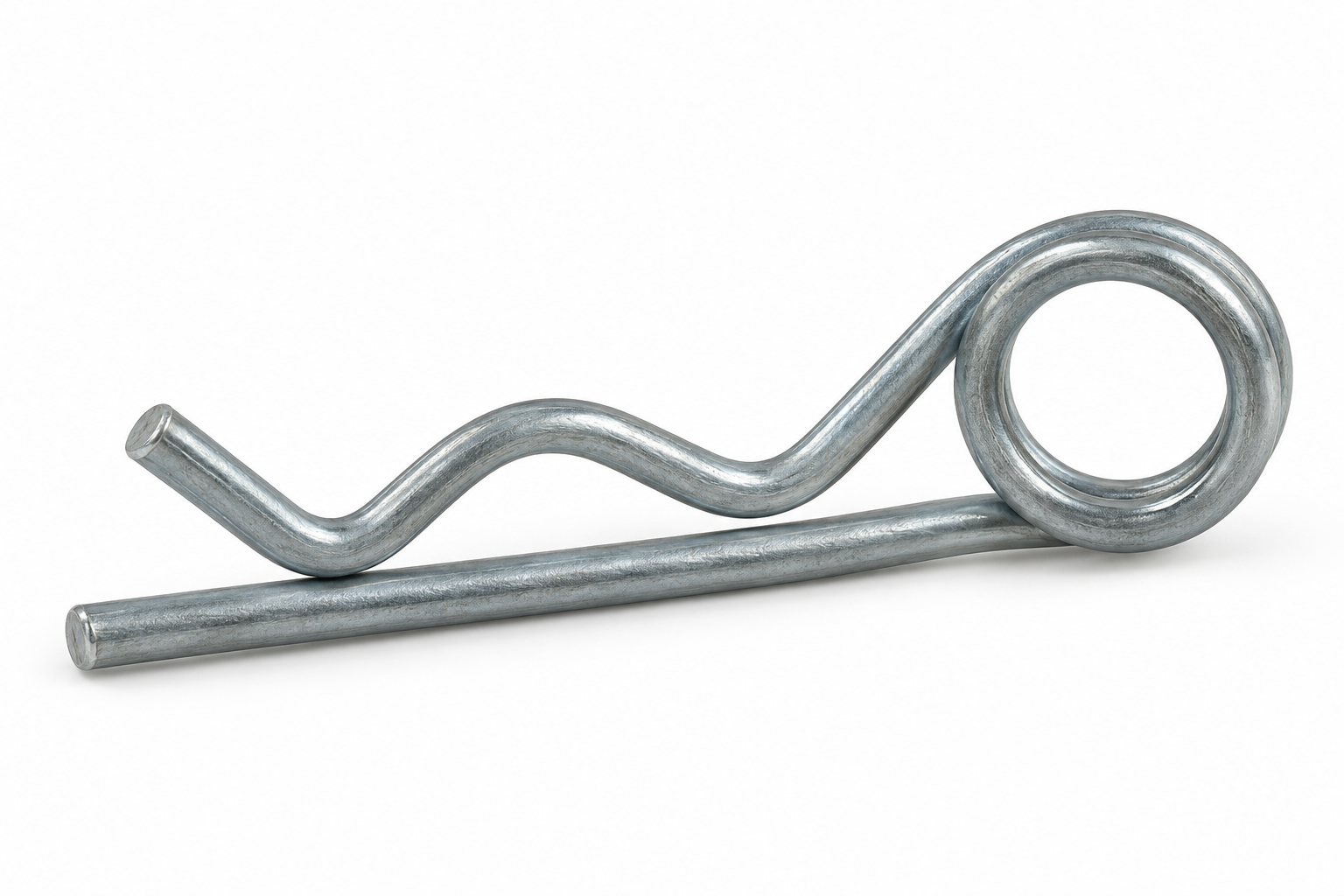

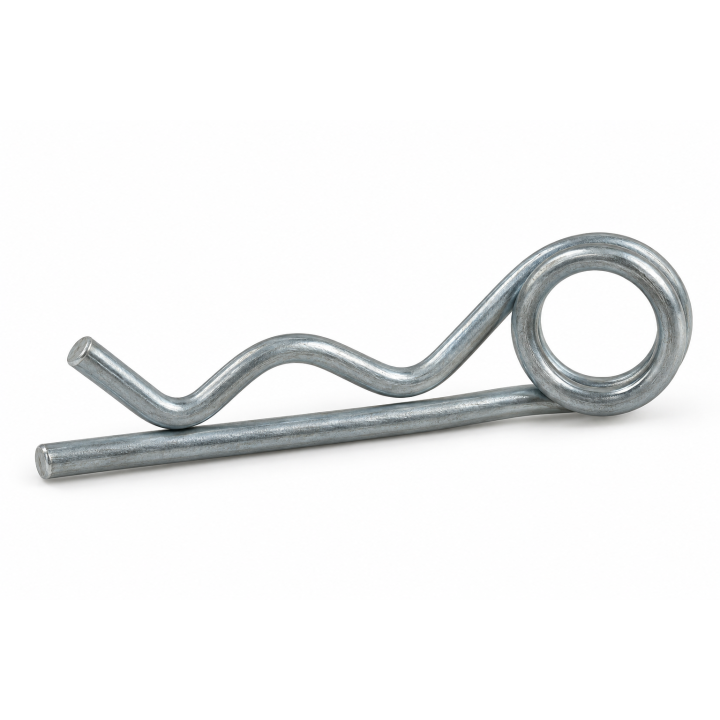

Zawleczka ze stali ocynkowanej do rozłącznego zabezpieczania sworzni i osi z otworem poprzecznym. Jedno ramię jest proste i przechodzi przez otwór, a drugie ma profil sprężysty, który obejmuje sworzeń. Charakterystyczne oczko ma podwójny zwój drutu łączący oba ramiona w jeden element.
- Oznaczenie: AN76.
- Średnica drutu: 8 mm.
- Materiał: stal.
- Powłoka: ocynk.
- Sprzedaż: 1 opakowanie = 1 sztuka.

Parametry techniczne według rysunku
- Średnica drutu d1 [mm]: 8.
- Wymiar oczka d2 [mm]: 30.
- Długość l1 [mm]: 130.
- Wymiar l2 [mm]: 76.
- Wymiar d3 [mm]: 9,0.
- Średnica sworznia d4 [mm]: 24 - 45.

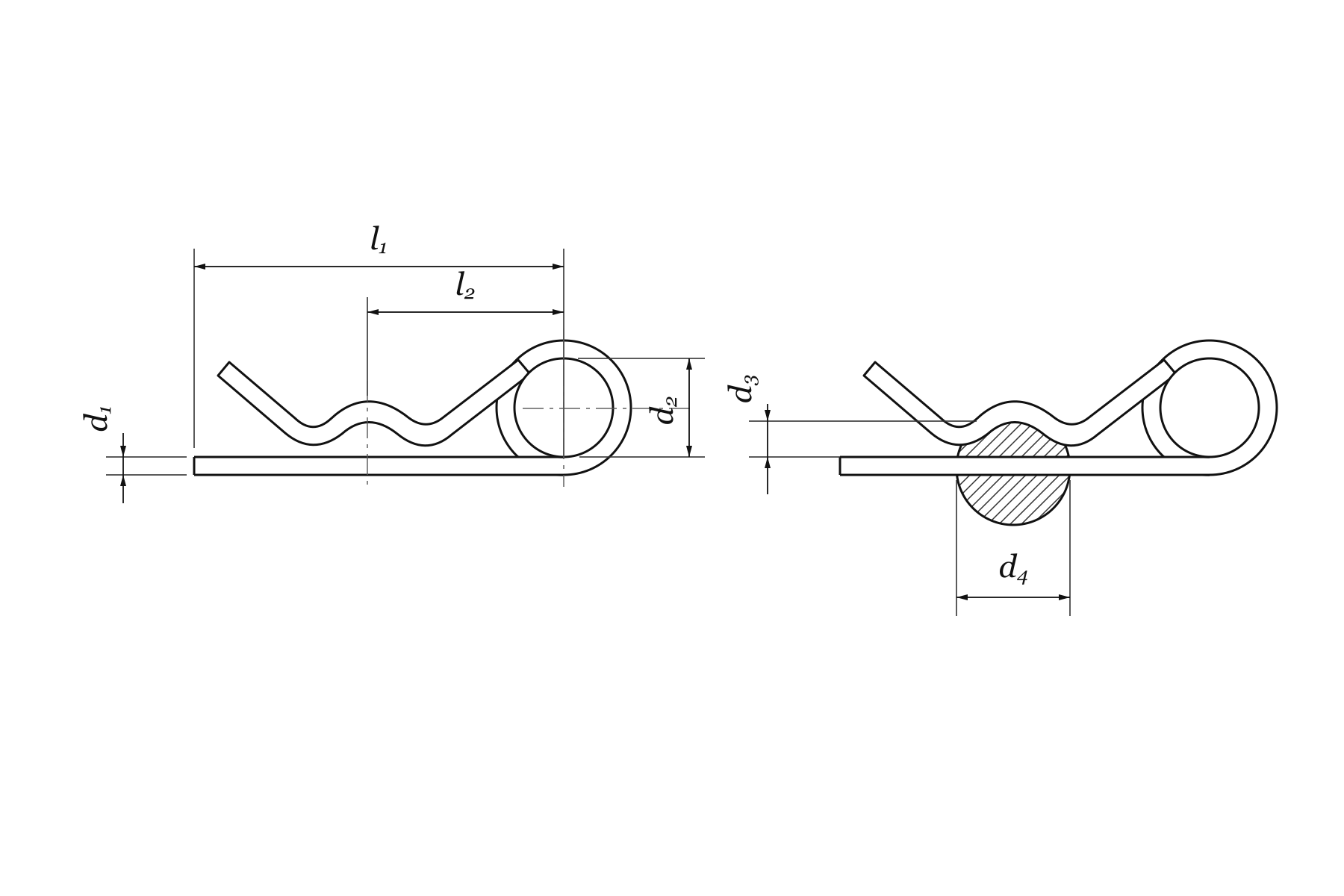

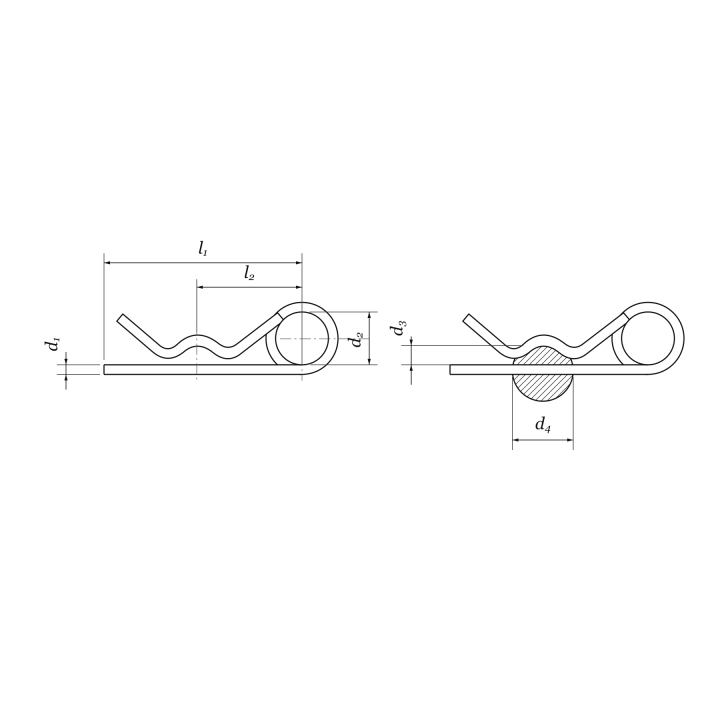

Oznaczenia odpowiadają rysunkowi z dokumentacji technicznej. d₁ oznacza średnicę drutu, l₁ i l₂ długości wskazane liniami wymiarowymi, d₂ wymiar oczka, d₃ wymiar według rysunku, a d₄ zakres średnicy zabezpieczanego sworznia. Drugi widok pokazuje przykładowe położenie zawleczki na przekroju sworznia. Sworzeń nie jest częścią oferty.

Zakres dostawy i masa
Oferta obejmuje 1 sztukę zawleczki AN76 Ø8 mm. Orientacyjna masa tej ilości: 0,172 kg (172 g). Obliczono ją z katalogowej masy właściwego rozmiaru: 4,30 kg / 25 sztuk × 1 sztukę, z zaokrągleniem do pełnego grama na końcu. Nie jest to wynik ważenia produktu w Neron.

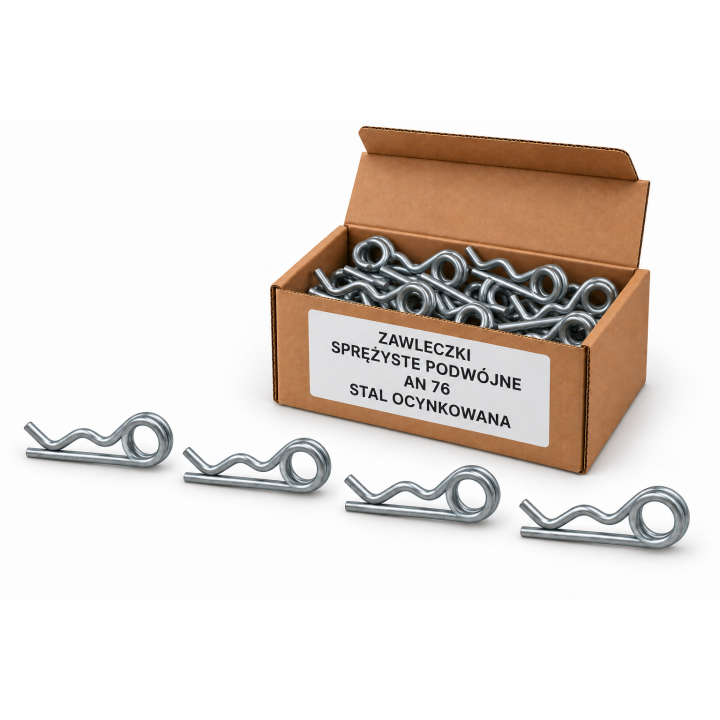

Grafiki przedstawiają reprezentatywny wariant Ø4 mm. Własny rozmiar i ilość tej oferty określają powyższe parametry. Wizualizacje i rysunek katalogowy nie stanowią dowodu zgodności wymiarowej konkretnej sztuki.
-
StanNowy
-
NormaAN76
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
Materiałstal
-
PowłokaOcynk
-
Średnica nominalna [mm]8
-
Średnica drutu d1 [mm]8
-
Wymiar oczka d2 [mm]30
-
Długość l1 [mm]130
-
Wymiar l2 [mm]76
-
Wymiar d3 [mm]9.0
-
Średnica sworznia d4 [mm]24 - 45
