Zawleczka sprężysta podwójna AN76 Ø6 mm, ocynk, 5 szt.
Zawleczka sprężysta podwójna AN76 Ø6 mm ze stali ocynkowanej. Proste ramię, profil sprężysty i podwójny zwój oczka do zabezpieczania sworzni. Sprzedaż: 1 opakowanie = 5 sztuk.

Zawleczka sprężysta podwójna AN76 — Ø6 mm

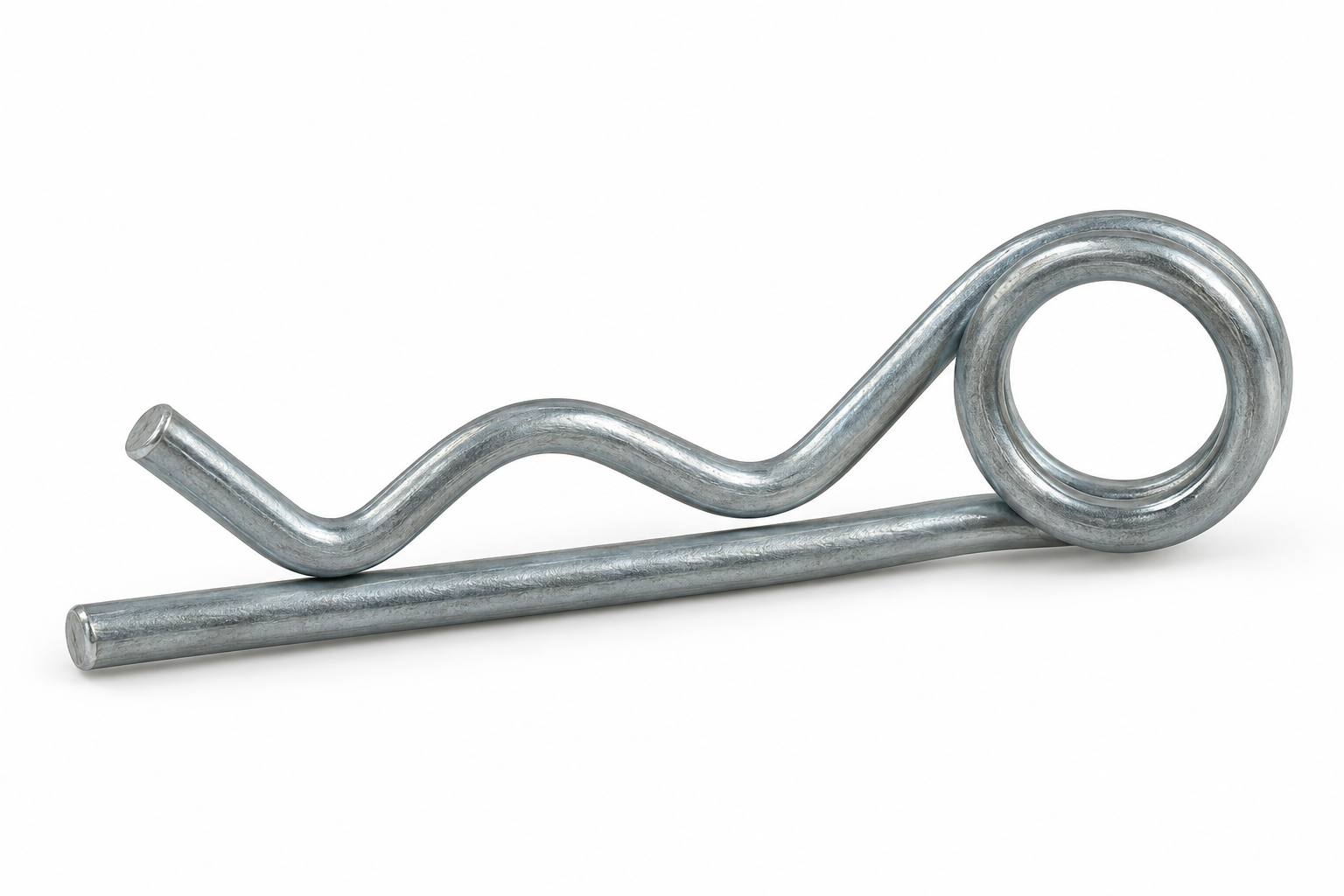

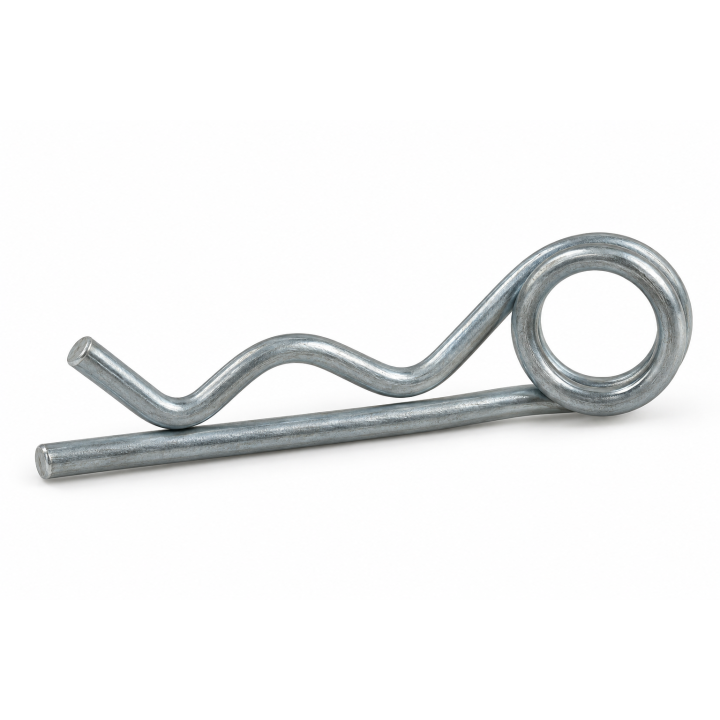

Zawleczka ze stali ocynkowanej do rozłącznego zabezpieczania sworzni i osi z otworem poprzecznym. Jedno ramię jest proste i przechodzi przez otwór, a drugie ma profil sprężysty, który obejmuje sworzeń. Charakterystyczne oczko ma podwójny zwój drutu łączący oba ramiona w jeden element.
- Oznaczenie: AN76.
- Średnica drutu: 6 mm.
- Materiał: stal.
- Powłoka: ocynk.
- Sprzedaż: 1 opakowanie = 5 sztuk.

Parametry techniczne według rysunku
- Średnica drutu d1 [mm]: 6.
- Wymiar oczka d2 [mm]: 30.
- Długość l1 [mm]: 120.
- Wymiar l2 [mm]: 70.
- Wymiar d3 [mm]: 6,5.
- Średnica sworznia d4 [mm]: 24 - 36.

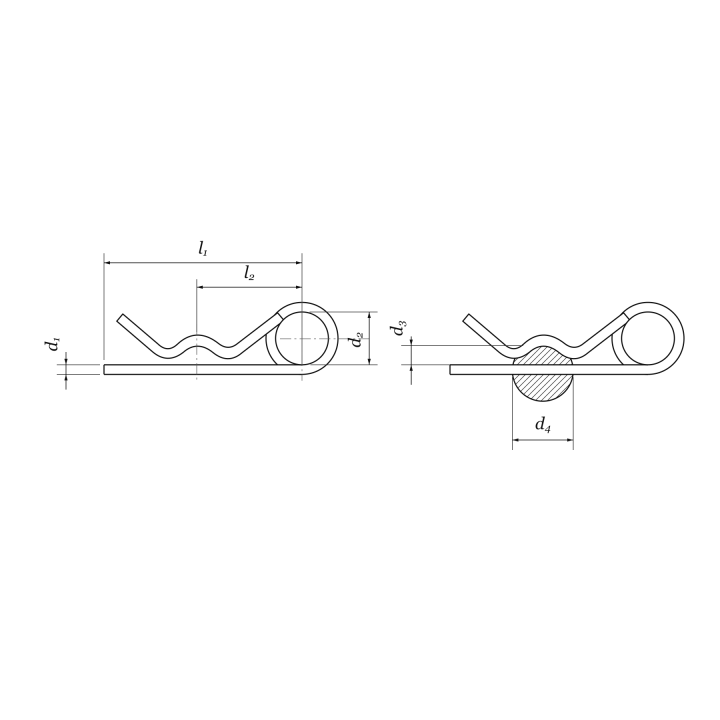

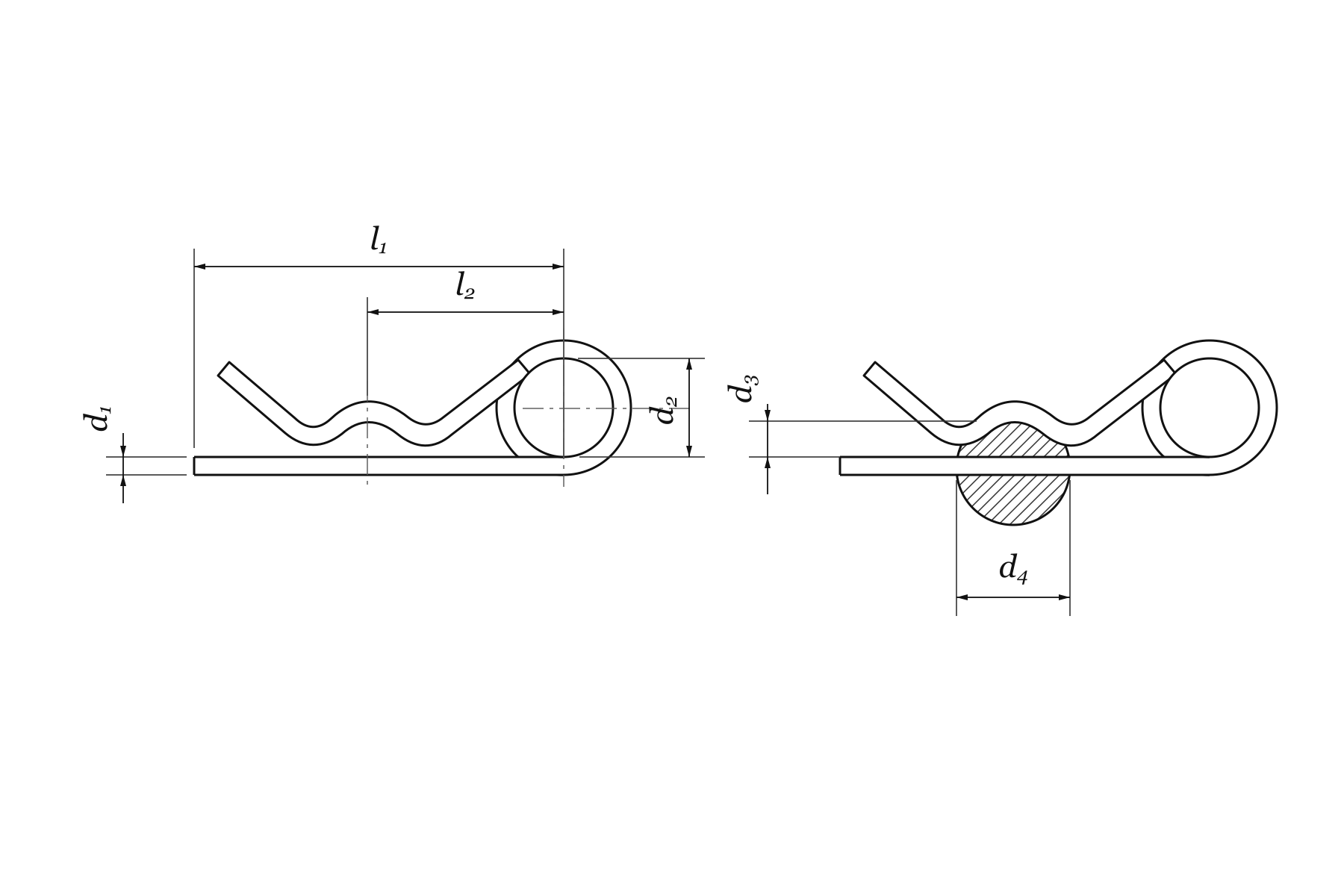

Oznaczenia odpowiadają rysunkowi z dokumentacji technicznej. d₁ oznacza średnicę drutu, l₁ i l₂ długości wskazane liniami wymiarowymi, d₂ wymiar oczka, d₃ wymiar według rysunku, a d₄ zakres średnicy zabezpieczanego sworznia. Drugi widok pokazuje przykładowe położenie zawleczki na przekroju sworznia. Sworzeń nie jest częścią oferty.

Zakres dostawy i masa

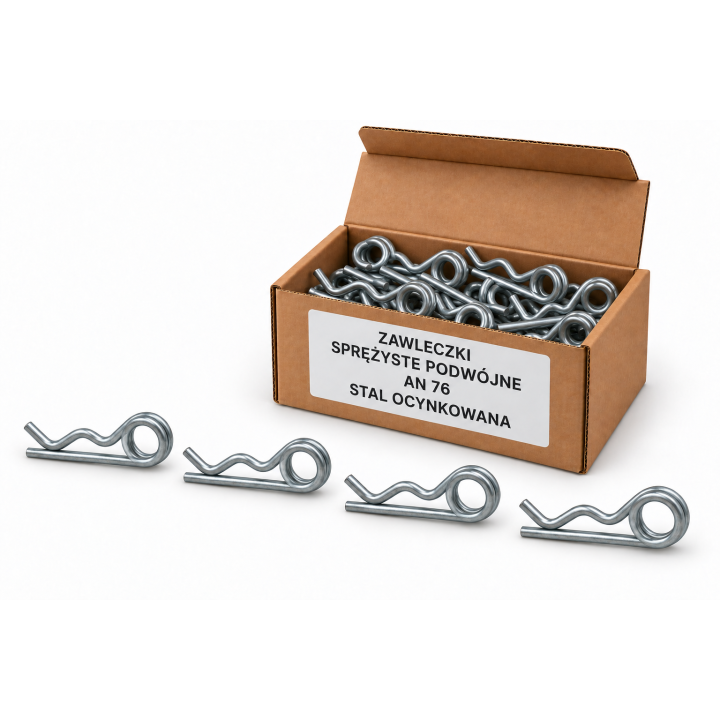

Oferta obejmuje 5 sztuk zawleczek AN76 Ø6 mm. Orientacyjna masa tej ilości: 0,446 kg (446 g). Obliczono ją z katalogowej masy właściwego rozmiaru: 4,46 kg / 50 sztuk × 5 sztuk, z zaokrągleniem do pełnego grama na końcu. Nie jest to wynik ważenia produktu w Neron.
Grafiki przedstawiają reprezentatywny wariant Ø4 mm. Własny rozmiar i ilość tej oferty określają powyższe parametry. Wizualizacje i rysunek katalogowy nie stanowią dowodu zgodności wymiarowej konkretnej sztuki.
-
StanNowy
-
NormaAN76
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu5
-
Materiałstal
-
PowłokaOcynk
-
Średnica nominalna [mm]6
-
Średnica drutu d1 [mm]6
-
Wymiar oczka d2 [mm]30
-
Długość l1 [mm]120
-
Wymiar l2 [mm]70
-
Wymiar d3 [mm]6.5
-
Średnica sworznia d4 [mm]24 - 36
