Zawleczka sprężysta podwójna AN76 Ø4 mm, ocynk, 10 szt.
Zawleczka sprężysta podwójna AN76 Ø4 mm ze stali ocynkowanej. Proste ramię, profil sprężysty i podwójny zwój oczka do zabezpieczania sworzni. Sprzedaż: 1 opakowanie = 10 sztuk.

Zawleczka sprężysta podwójna AN76 — Ø4 mm

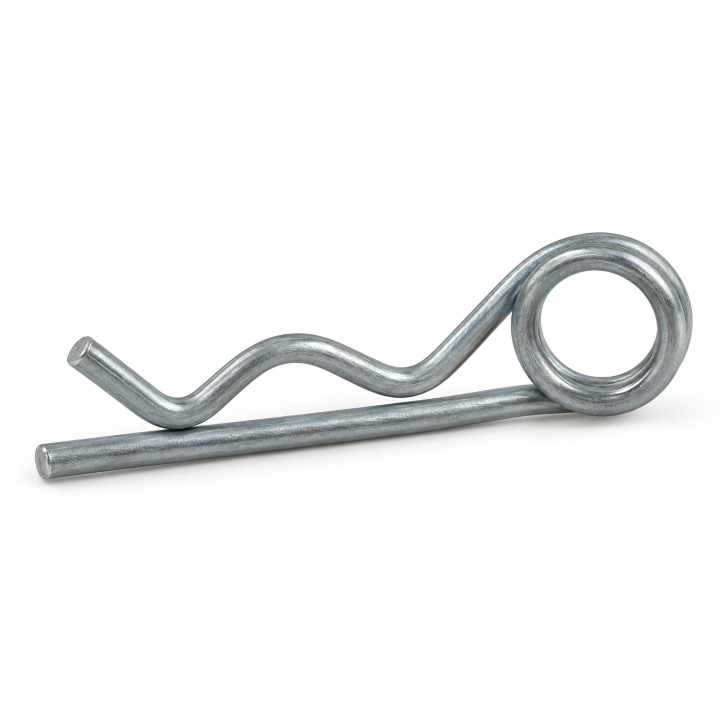

Zawleczka ze stali ocynkowanej do rozłącznego zabezpieczania sworzni i osi z otworem poprzecznym. Jedno ramię jest proste i przechodzi przez otwór, a drugie ma profil sprężysty, który obejmuje sworzeń. Charakterystyczne oczko ma podwójny zwój drutu łączący oba ramiona w jeden element.
- Oznaczenie: AN76.
- Średnica drutu: 4 mm.
- Materiał: stal.
- Powłoka: ocynk.
- Sprzedaż: 1 opakowanie = 10 sztuk.

Parametry techniczne według rysunku
- Średnica drutu d1 [mm]: 4.
- Wymiar oczka d2 [mm]: 23.
- Długość l1 [mm]: 78.
- Wymiar l2 [mm]: 44.
- Wymiar d3 [mm]: 4,5.
- Średnica sworznia d4 [mm]: 17 - 24.

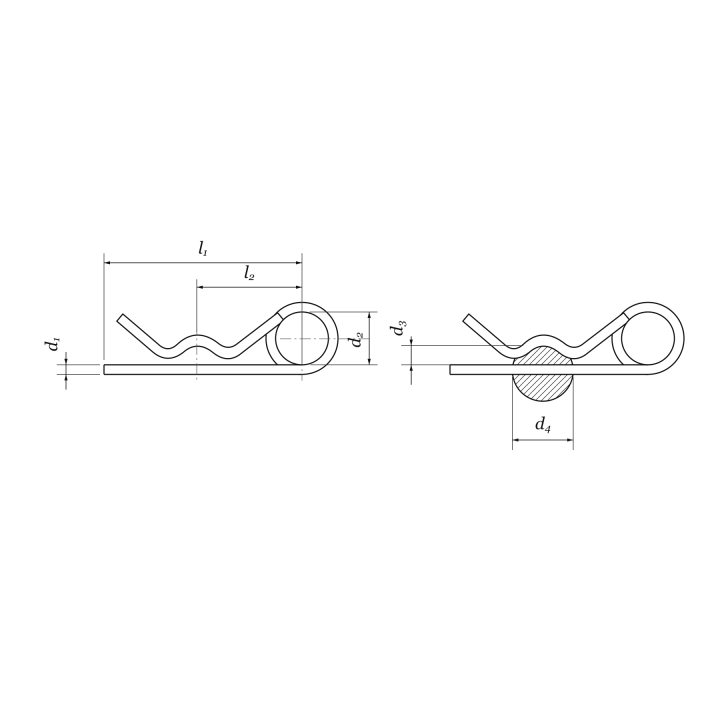

Oznaczenia odpowiadają rysunkowi z dokumentacji technicznej. d₁ oznacza średnicę drutu, l₁ i l₂ długości wskazane liniami wymiarowymi, d₂ wymiar oczka, d₃ wymiar według rysunku, a d₄ zakres średnicy zabezpieczanego sworznia. Drugi widok pokazuje przykładowe położenie zawleczki na przekroju sworznia. Sworzeń nie jest częścią oferty.

Zakres dostawy i masa

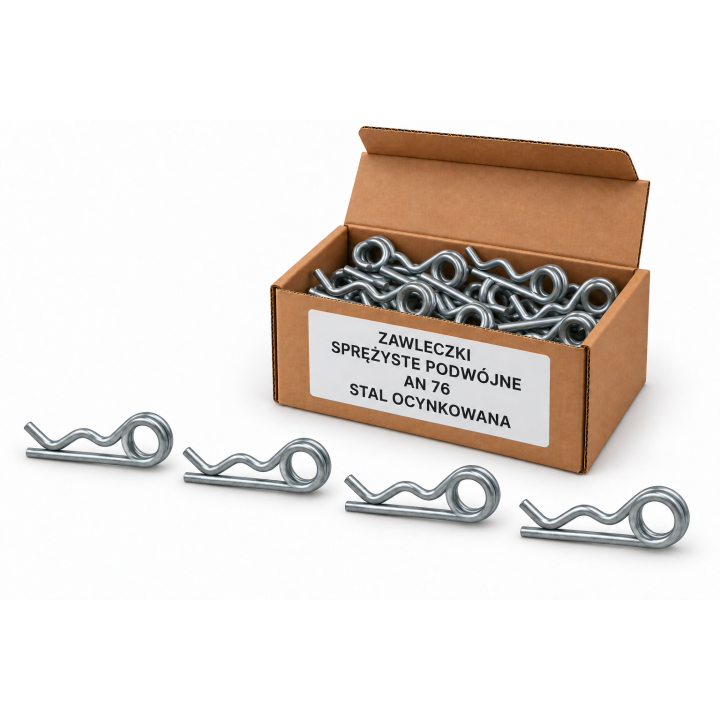

Oferta obejmuje 10 sztuk zawleczek AN76 Ø4 mm. Orientacyjna masa tej ilości: 0,264 kg (264 g). Obliczono ją z katalogowej masy właściwego rozmiaru: 2,64 kg / 100 sztuk × 10 sztuk, z zaokrągleniem do pełnego grama na końcu. Nie jest to wynik ważenia produktu w Neron.
Grafiki przedstawiają reprezentatywny wariant Ø4 mm. Własny rozmiar i ilość tej oferty określają powyższe parametry. Wizualizacje i rysunek katalogowy nie stanowią dowodu zgodności wymiarowej konkretnej sztuki.
-
StanNowy
-
NormaAN76
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu10
-
Materiałstal
-
PowłokaOcynk
-
Średnica nominalna [mm]4
-
Średnica drutu d1 [mm]4
-
Wymiar oczka d2 [mm]23
-
Długość l1 [mm]78
-
Wymiar l2 [mm]44
-
Wymiar d3 [mm]4.5
-
Średnica sworznia d4 [mm]17 - 24
