M3 Nakrętka klatkowa AN 87, otwór 5,3 mm, blacha 1,0–1,6 mm, 5 szt.

2,00 zł Brutto1,63 zł Netto
1,43 zł Netto 1,76 zł Brutto cena z kodem PROMO
Najniższa cena od rozpoczęcia sprzedaży przed promocją: 1,63 zł Netto 2,00 zł Brutto
Nakrętka klatkowa AN 87 z gwintem M3 do kwadratowego otworu 5,3 × 5,3 mm, dla blachy 1,0–1,6 mm. Nakrętka ze stali węglowej w sprężystej klatce, ocynk biały. Sprzedaż: 5 sztuk.
Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
od 8,61 zł
Dostępność:
Dostępny
Waga:
0,007 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij

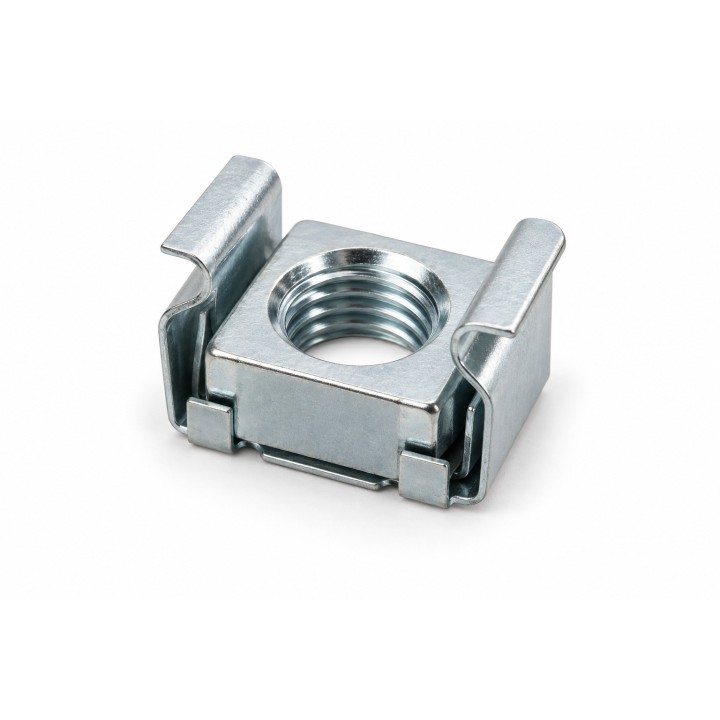

Nakrętka klatkowa AN 87 — gwintowana nakrętka w sprężystej klatce

Nakrętka klatkowa M3 do kwadratowego otworu 5,3 × 5,3 mm

Nakrętka do tworzenia punktu mocowania śruby M3 w cienkościennej blasze lub panelu z odpowiednio przygotowanym kwadratowym otworem. Składa się z nakrętki z gwintem wewnętrznym i osobnej sprężystej klatki. Dwa zaczepy klatki zatrzymują element w otworze montażowym; nakrętka pozostaje osadzona wewnątrz klatki. Wybór wariantu zależy od gwintu, wymiaru otworu i grubości blachy.

Parametry techniczne

  • Oznaczenie: AN 87.
  • Gwint wewnętrzny Ød₁: M3.
  • Kwadratowy otwór montażowy: 5,3 × 5,3 mm.
  • Potwierdzony zakres grubości blachy t: 1,0–1,6 mm.
  • Materiał nakrętki: stal węglowa.
  • Materiał klatki: stal sprężysta.
  • Powłoka: ocynk galwaniczny biały, oznaczenie A2K.
  • Jednostka sprzedaży: opakowanie 5 sztuk.
Nakrętki klatkowe AN 87 w kartoniku — przykładowe ułożenie

Zakres dostawy: 5 nakrętek klatkowych. Ilustracja kartonika pokazuje przykładowe ułożenie i nie określa ilości sprzedawanej na tej karcie.

Wymiary nominalne właściwego wariantu

  • a: 9,4 mm.
  • c: 5,9 mm.
  • f: 9,8 mm.
  • k: 4,8 mm.
  • m: 3,7 mm.

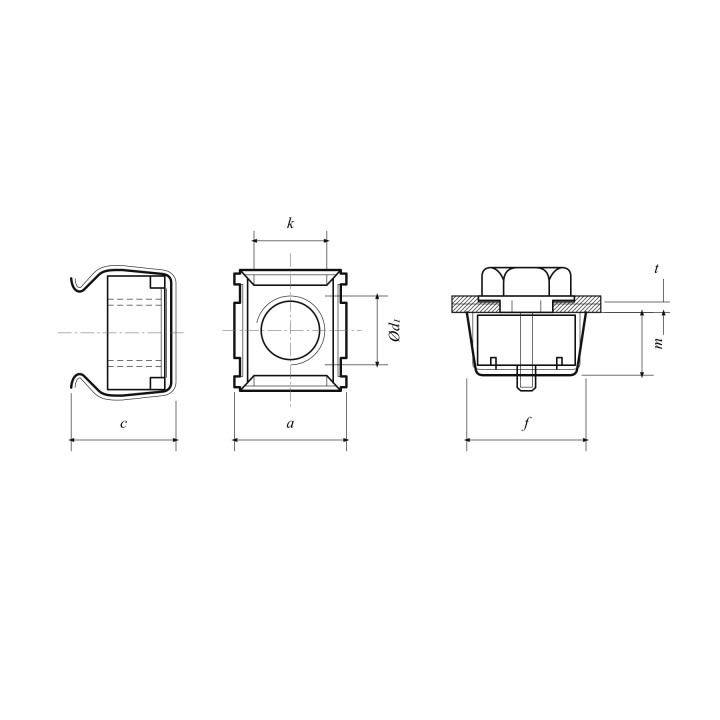

Schemat wymiarowy

AN 87 — własne widoki i montaż z oznaczeniami Ød₁, a, c, f, k, m i t

Własny schemat poglądowy pokazuje oznaczenia wymiarów i zasadę osadzenia w blasze. Nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję nakrętki klatkowej AN 87; właściwy gwint, zakres blachy i wymiary tego wariantu podano w parametrach.

Masa orientacyjna

Orientacyjna masa opakowania 5 sztuk: 7 g (0,007 kg). Obliczenie z katalogowej masy pełnego opakowania: 0,68 kg / 500 sztuk × 5 sztuk. Zaokrąglenie do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.

  • Marka
  • Indeks
    9729407439
  • Waga
    0,007 kg
  • W magazynie
    997 Przedmioty

  • Stan
    Nowy
  • Norma
    AN 87
  • Jednostka sprzedaży
    szt.
  • Liczba sztuk w opakowaniu
    5
  • Materiał
    Stal
  • Rodzaj
    Nakrętka klatkowa
  • Wymiar k [mm]
    4,8
  • Wymiar F [mm]
    9,8
  • Obróbka powierzchni
    Ocynk galwaniczny biały
  • Średnica gwintu [M]
    M3
  • Masa orientacyjna opakowania [g]
    7
  • Wymiar A [mm]
    9,4
  • Wymiar C [mm]
    5,9
  • Wymiar otworu montażowego [mm]
    5,3 × 5,3
  • Minimalna grubość blachy [mm]
    1,0
  • Maksymalna grubość blachy [mm]
    1,6
  • Wymiar m [mm]
    3,7

Zestaw ostrzeżeń dotyczących bezpieczeństwa pracy – zgodnie z Rozporządzeniem (UE) 2023/988 o ogólnym bezpieczeństwie produktów: 1. Ochrona wzroku:– Zawsze używaj gogli ochronnych lub przyłbicy, aby zabezpieczyć oczy przed iskrami, drobinkami i fragmentami metalu. 2. Ochrona słuchu:– W przypadku pracy w hałaśliwym środowisku stosuj nauszniki lub zatyczki ochronne, aby zapobiec uszkodzeniom słuchu. 3. Zabezpieczenie dróg oddechowych:– Podczas pracy w zapylonym otoczeniu lub w obecności oparów, zakładaj maseczkę filtrującą lub odpowiedni respirator.– Pamiętaj o właściwej wentylacji stanowiska pracy. 4. Bezpieczeństwo dłoni i skóry:– Używaj rękawic ochronnych chroniących przed urazami mechanicznymi i chemikaliami.– W razie potrzeby stosuj kremy ochronne, zapobiegające podrażnieniom i wysuszeniu skóry. 5. Ubranie robocze:– Pracuj w odzieży ochronnej odpornej na działanie iskier i odprysków.– Unikaj noszenia luźnych ubrań, biżuterii i rozpuszczonych włosów w pobliżu maszyn. 6. Ryzyko pożaru:– Utrzymuj stanowisko pracy wolne od materiałów łatwopalnych (np. papieru, tkanin, chemikaliów).– Miej pod ręką sprawną gaśnicę i znajomość jej obsługi. 7. Zagrożenie elektryczne:– Przed użyciem sprawdzaj stan przewodów i sprzętu elektrycznego.– Nie używaj urządzeń elektrycznych w wilgotnych warunkach.– Odłączaj sprzęt od zasilania podczas konserwacji lub napraw. 8. Użytkowanie maszyn i narzędzi:– Regularnie kontroluj stan techniczny maszyn i narzędzi.– Korzystaj ze sprzętu zgodnie z instrukcją producenta.– Ostrza i narzędzia powinny być na bieżąco konserwowane i utrzymywane w dobrym stanie.– Maszyny powinny być wyposażone w odpowiednie osłony i zabezpieczenia. 9. Manipulacja materiałami:– Do przemieszczania ciężkich elementów używaj sprzętu transportowego.– Podnoś i przenoś zgodnie z zasadami ergonomii, aby uniknąć urazów. 10. Praca z chemikaliami:– Składowanie substancji chemicznych powinno odbywać się w oznakowanych, bezpiecznych pojemnikach.– Stosuj środki zgodnie z instrukcjami producenta oraz zasadami BHP.– Zapewnij cyrkulację powietrza przy używaniu substancji chemicznych. Inne ważne zasady:– Utrzymuj ład i czystość na stanowisku pracy.– Dbaj o odpowiednie oświetlenie przestrzeni roboczej.– Zapewnij szkolenia z zakresu bezpieczeństwa i higieny pracy.– Regularnie przeprowadzaj audyty BHP i stosuj się do aktualnych przepisów.
