M10 Nakrętka klatkowa AN 87, otwór 14,0 mm, blacha 3,3–4,7 mm, 5 szt.

Nakrętka klatkowa M10 do kwadratowego otworu 14,0 × 14,0 mm
Nakrętka do tworzenia punktu mocowania śruby M10 w cienkościennej blasze lub panelu z odpowiednio przygotowanym kwadratowym otworem. Składa się z nakrętki z gwintem wewnętrznym i osobnej sprężystej klatki. Dwa zaczepy klatki zatrzymują element w otworze montażowym; nakrętka pozostaje osadzona wewnątrz klatki. Wybór wariantu zależy od gwintu, wymiaru otworu i grubości blachy.
Parametry techniczne
- Oznaczenie: AN 87.
- Gwint wewnętrzny Ød₁: M10.
- Kwadratowy otwór montażowy: 14,0 × 14,0 mm.
- Potwierdzony zakres grubości blachy t: 3,3–4,7 mm.
- Materiał nakrętki: stal węglowa.
- Materiał klatki: stal sprężysta.
- Powłoka: ocynk galwaniczny biały, oznaczenie A2K.
- Jednostka sprzedaży: opakowanie 5 sztuk.

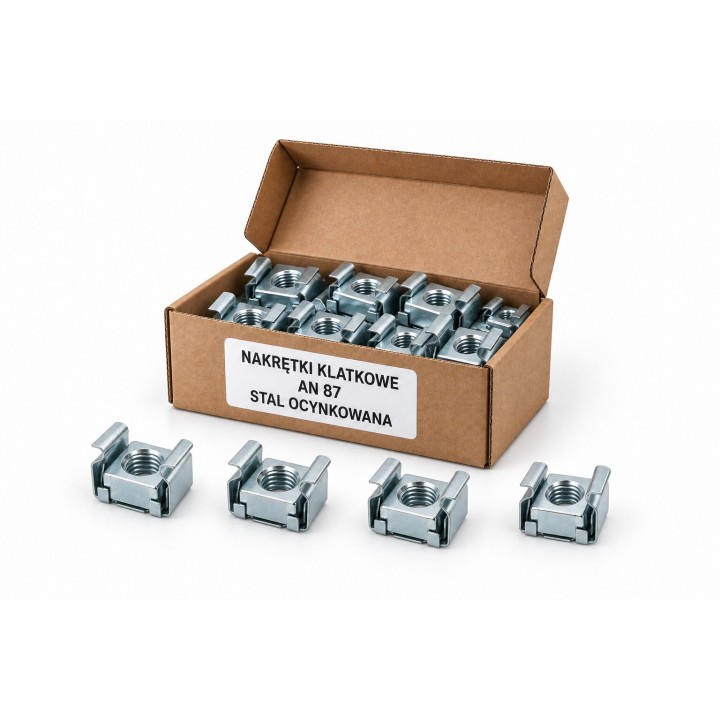

Zakres dostawy: 5 nakrętek klatkowych. Ilustracja kartonika pokazuje przykładowe ułożenie i nie określa ilości sprzedawanej na tej karcie.
Wymiary nominalne właściwego wariantu
- a: 20,0 mm.
- c: 16,5 mm.
- f: 20,5 mm.
- k: 12,6 mm.
- m: 10,4 mm.

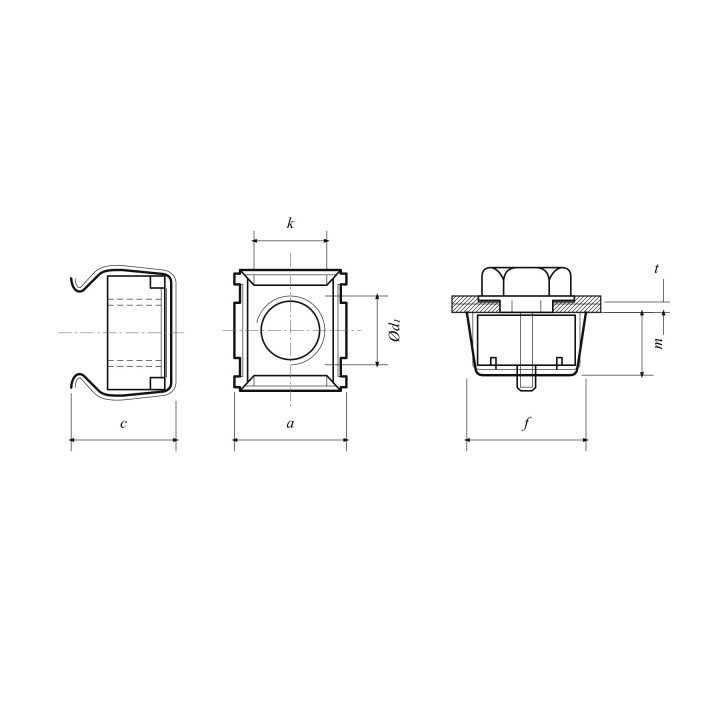

Schemat wymiarowy

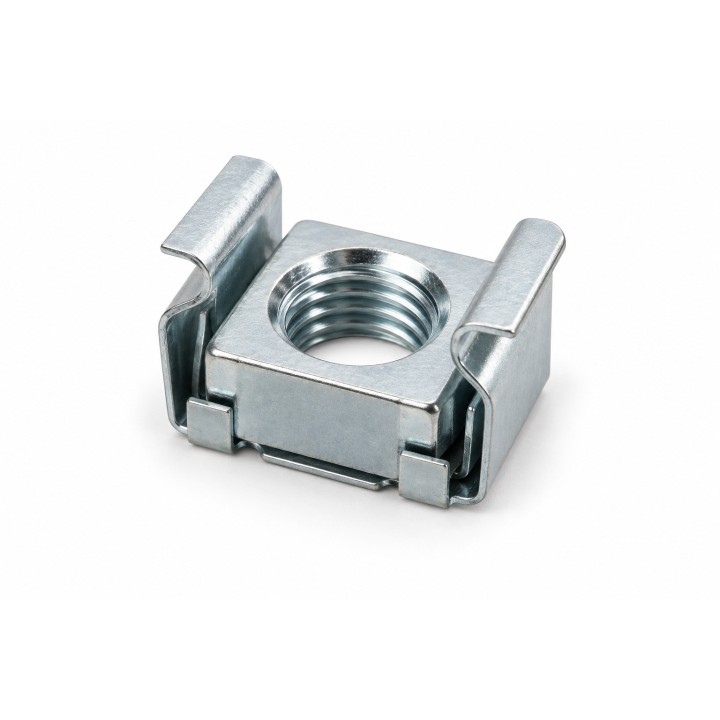

Własny schemat poglądowy pokazuje oznaczenia wymiarów i zasadę osadzenia w blasze. Nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję nakrętki klatkowej AN 87; właściwy gwint, zakres blachy i wymiary tego wariantu podano w parametrach.
Masa
Masa tej odmiany nie została potwierdzona na podstawie właściwego opakowania. Nie podajemy nowego oszacowania.
-
StanNowy
-
NormaAN 87
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu5
-
MateriałStal
-
RodzajNakrętka klatkowa
-
Wymiar k [mm]12,6
-
Wymiar F [mm]20,5
-
Obróbka powierzchniOcynk galwaniczny biały
-
Średnica gwintu [M]M10
-
Wymiar A [mm]20
-
Wymiar C [mm]16,5
-
Wymiar otworu montażowego [mm]14,0 × 14,0
-
Minimalna grubość blachy [mm]3,3
-
Maksymalna grubość blachy [mm]4,7
-
Wymiar m [mm]10,4
