M6 Nakrętka klatkowa AN 87, otwór 12,3 mm, blacha 1,8–3,1 mm, 5 szt.

Nakrętka klatkowa M6 do kwadratowego otworu 12,3 × 12,3 mm
Nakrętka do tworzenia punktu mocowania śruby M6 w cienkościennej blasze lub panelu z odpowiednio przygotowanym kwadratowym otworem. Składa się z nakrętki z gwintem wewnętrznym i osobnej sprężystej klatki. Dwa zaczepy klatki zatrzymują element w otworze montażowym; nakrętka pozostaje osadzona wewnątrz klatki. Wybór wariantu zależy od gwintu, wymiaru otworu i grubości blachy.
Parametry techniczne
- Oznaczenie: AN 87.
- Gwint wewnętrzny Ød₁: M6.
- Kwadratowy otwór montażowy: 12,3 × 12,3 mm.
- Potwierdzony zakres grubości blachy t: 1,8–3,1 mm.
- Materiał nakrętki: stal węglowa.
- Materiał klatki: stal sprężysta.
- Powłoka: ocynk galwaniczny biały, oznaczenie A2K.
- Jednostka sprzedaży: opakowanie 5 sztuk.

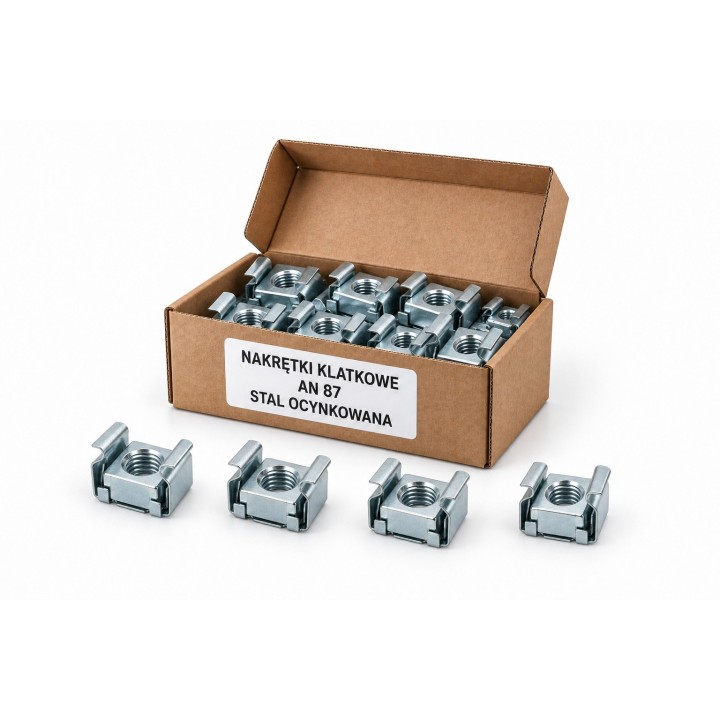

Zakres dostawy: 5 nakrętek klatkowych. Ilustracja kartonika pokazuje przykładowe ułożenie i nie określa ilości sprzedawanej na tej karcie.
Wymiary nominalne właściwego wariantu
- a: 16,5 mm.
- c: 11,4 mm.
- f: 16,6 mm.
- k: 10,5 mm.
- m: 7,8 mm.

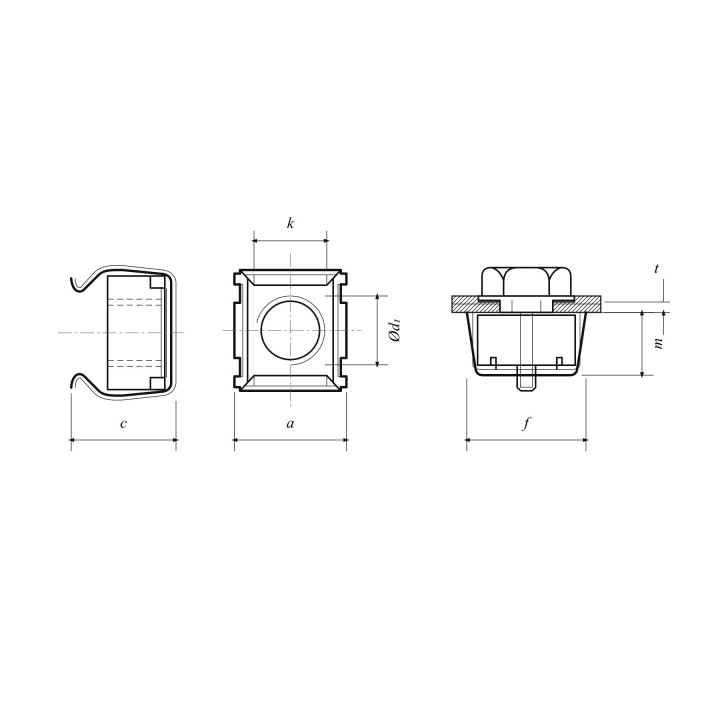

Schemat wymiarowy

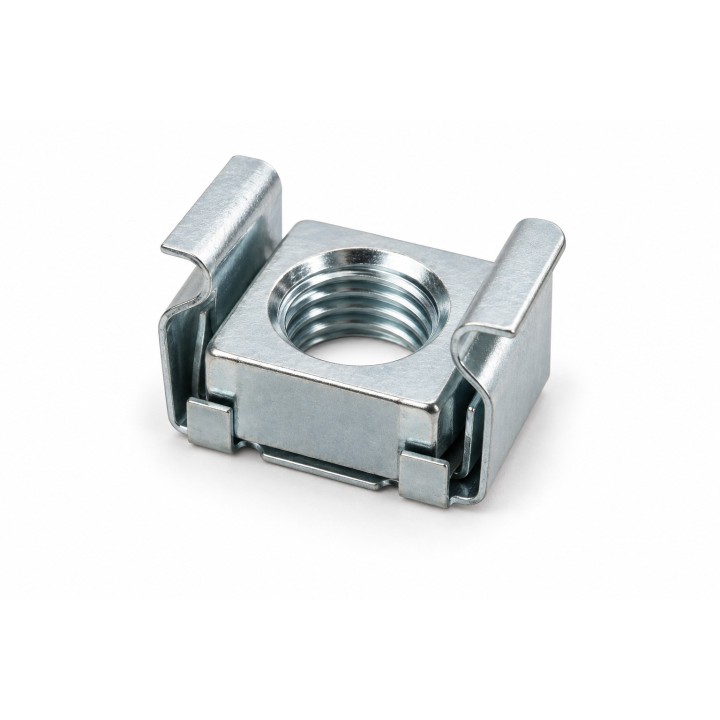

Własny schemat poglądowy pokazuje oznaczenia wymiarów i zasadę osadzenia w blasze. Nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję nakrętki klatkowej AN 87; właściwy gwint, zakres blachy i wymiary tego wariantu podano w parametrach.
Dobór grubości blachy
Opis katalogowy wariantu wskazuje zakres 1,8–3,1 mm, a aktualna karta katalogowa podaje 1,8–3,2 mm. W parametrach przyjęto wspólny zakres 1,8–3,1 mm. Dopasowanie poza tym wspólnym zakresem pozostaje niepotwierdzone.
Masa orientacyjna
Orientacyjna masa opakowania 5 sztuk: 41 g (0,041 kg). Obliczenie z katalogowej masy pełnego opakowania: 1,24 kg / 150 sztuk × 5 sztuk. Zaokrąglenie do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 87
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu5
-
MateriałStal
-
RodzajNakrętka klatkowa
-
Wymiar k [mm]10,5
-
Wymiar F [mm]16,6
-
Obróbka powierzchniOcynk galwaniczny biały
-
Średnica gwintu [M]M6
-
Masa orientacyjna opakowania [g]41
-
Wymiar A [mm]16,5
-
Wymiar C [mm]11,4
-
Wymiar otworu montażowego [mm]12,3 × 12,3
-
Minimalna grubość blachy [mm]1,8
-
Maksymalna grubość blachy [mm]3,1
-
Wymiar m [mm]7,8
