M4 Nakrętka klatkowa AN 87, otwór 5,3 mm, blacha 1,0–1,6 mm, 5 szt.

Nakrętka klatkowa M4 do kwadratowego otworu 5,3 × 5,3 mm
Nakrętka do tworzenia punktu mocowania śruby M4 w cienkościennej blasze lub panelu z odpowiednio przygotowanym kwadratowym otworem. Składa się z nakrętki z gwintem wewnętrznym i osobnej sprężystej klatki. Dwa zaczepy klatki zatrzymują element w otworze montażowym; nakrętka pozostaje osadzona wewnątrz klatki. Wybór wariantu zależy od gwintu, wymiaru otworu i grubości blachy.
Parametry techniczne
- Oznaczenie: AN 87.
- Gwint wewnętrzny Ød₁: M4.
- Kwadratowy otwór montażowy: 5,3 × 5,3 mm.
- Potwierdzony zakres grubości blachy t: 1,0–1,6 mm.
- Materiał nakrętki: stal węglowa.
- Materiał klatki: stal sprężysta.
- Powłoka: ocynk galwaniczny biały, oznaczenie A2K.
- Jednostka sprzedaży: opakowanie 5 sztuk.

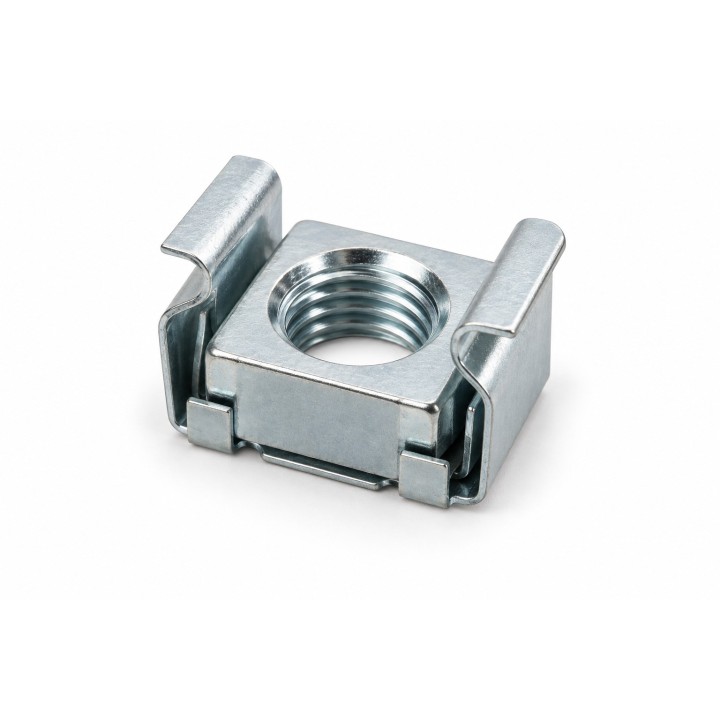

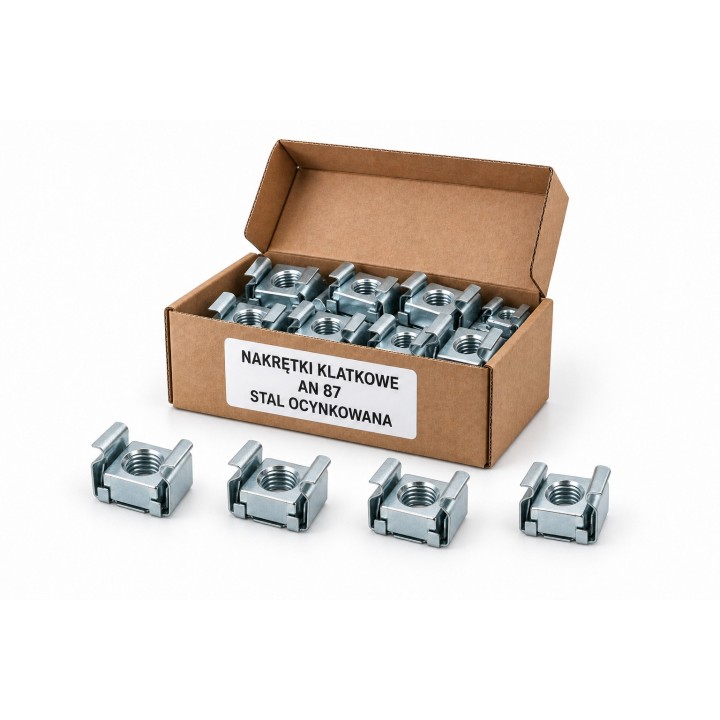

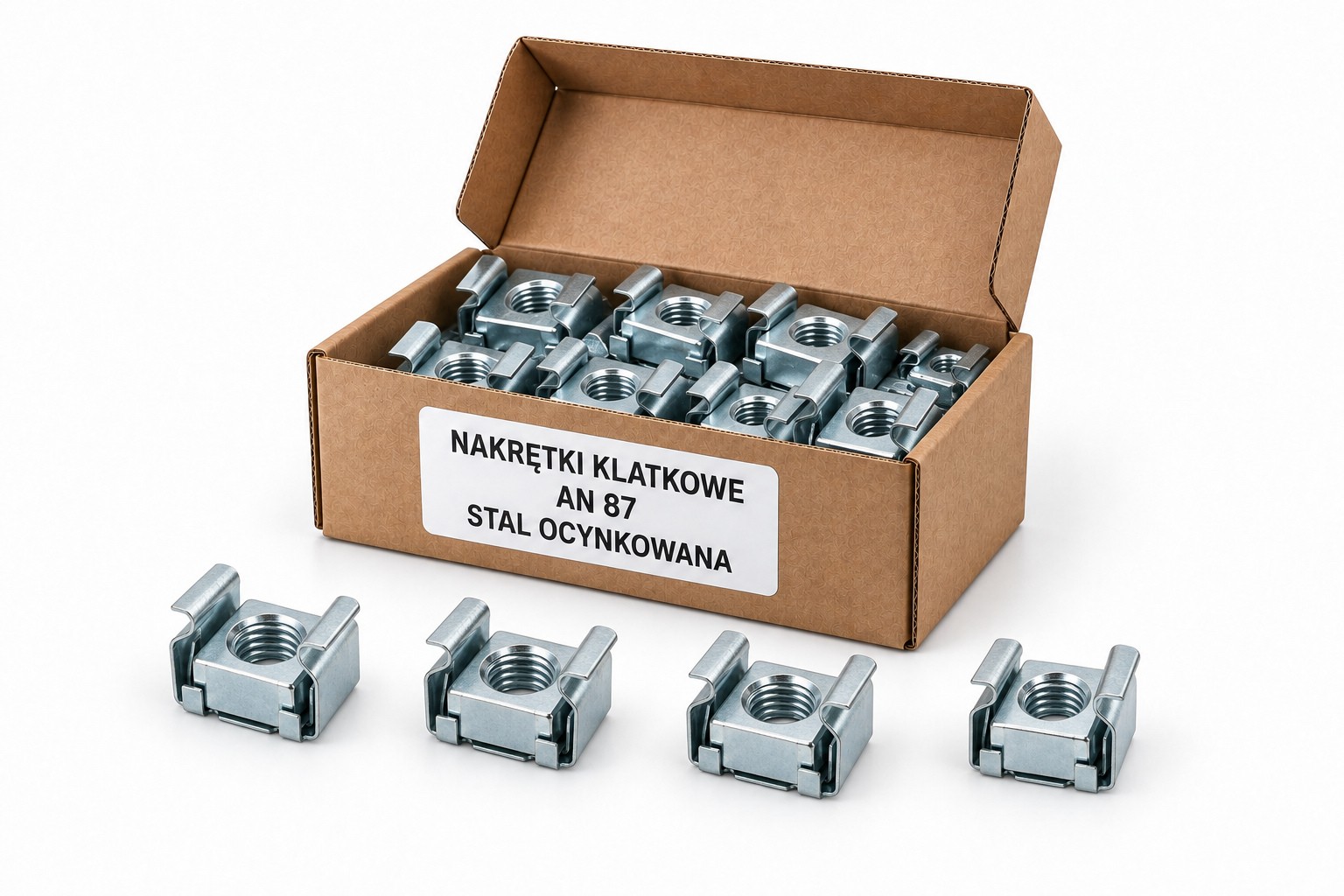

Zakres dostawy: 5 nakrętek klatkowych. Ilustracja kartonika pokazuje przykładowe ułożenie i nie określa ilości sprzedawanej na tej karcie.
Wymiary nominalne właściwego wariantu
- a: 9,4 mm.
- c: 5,9 mm.
- f: 9,8 mm.
- k: 4,8 mm.
- m: 3,7 mm.
Schemat wymiarowy

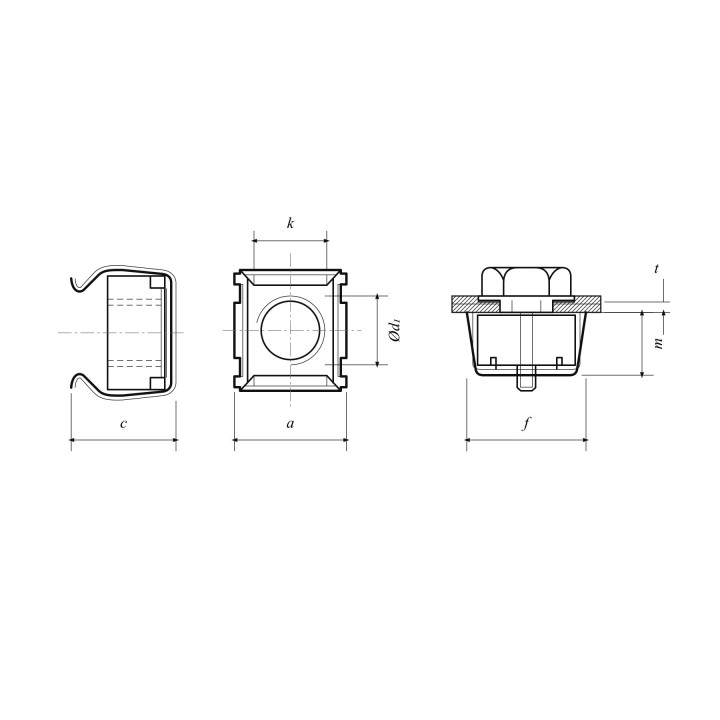

Własny schemat poglądowy pokazuje oznaczenia wymiarów i zasadę osadzenia w blasze. Nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję nakrętki klatkowej AN 87; właściwy gwint, zakres blachy i wymiary tego wariantu podano w parametrach.
Masa orientacyjna
Orientacyjna masa opakowania 5 sztuk: 6 g (0,006 kg). Obliczenie z katalogowej masy pełnego opakowania: 0,32 kg / 250 sztuk × 5 sztuk. Zaokrąglenie do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 87
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu5
-
MateriałStal
-
RodzajNakrętka klatkowa
-
Wymiar k [mm]4,8
-
Wymiar F [mm]9,8
-
Obróbka powierzchniOcynk galwaniczny biały
-
Średnica gwintu [M]M4
-
Masa orientacyjna opakowania [g]6
-
Wymiar A [mm]9,4
-
Wymiar C [mm]5,9
-
Wymiar otworu montażowego [mm]5,3 × 5,3
-
Minimalna grubość blachy [mm]1,0
-
Maksymalna grubość blachy [mm]1,6
-
Wymiar m [mm]3,7
