M10 Nakrętka klatkowa AN 87, otwór 14,0 mm, blacha 1,8–3,2 mm, 5 szt.

7,00 zł Brutto5,69 zł Netto
5,01 zł Netto 6,16 zł Brutto cena z kodem PROMO
Najniższa cena od rozpoczęcia sprzedaży przed promocją: 5,69 zł Netto 7,00 zł Brutto
Nakrętka klatkowa AN 87 z gwintem M10 do kwadratowego otworu 14,0 × 14,0 mm, dla blachy 1,8–3,2 mm. Nakrętka ze stali węglowej w sprężystej klatce, ocynk biały. Sprzedaż: 5 sztuk.
Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
Dostawa do uzgodnienia
Dostępność:
Dostępny
Waga:
0,081 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij

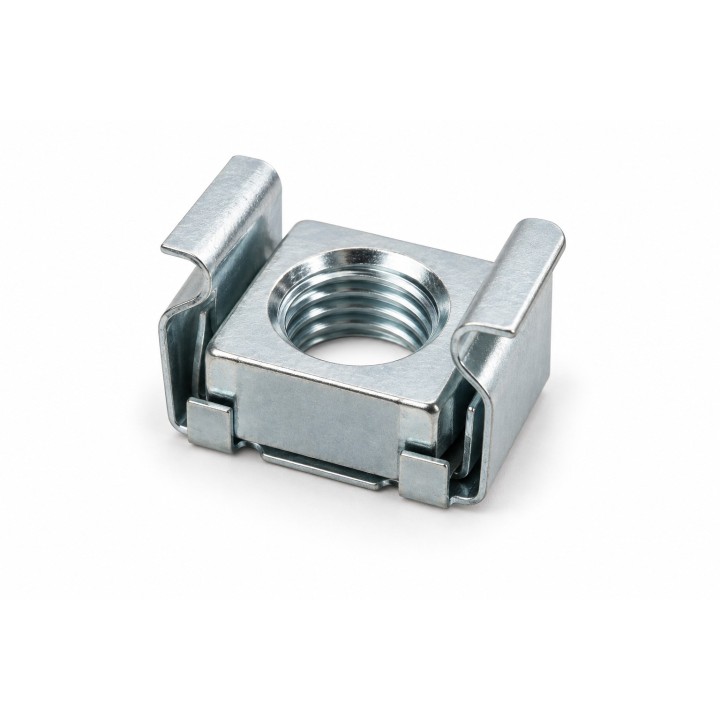

Nakrętka klatkowa AN 87 — gwintowana nakrętka w sprężystej klatce

Nakrętka klatkowa M10 do kwadratowego otworu 14,0 × 14,0 mm

Nakrętka do tworzenia punktu mocowania śruby M10 w cienkościennej blasze lub panelu z odpowiednio przygotowanym kwadratowym otworem. Składa się z nakrętki z gwintem wewnętrznym i osobnej sprężystej klatki. Dwa zaczepy klatki zatrzymują element w otworze montażowym; nakrętka pozostaje osadzona wewnątrz klatki. Wybór wariantu zależy od gwintu, wymiaru otworu i grubości blachy.

Parametry techniczne

  • Oznaczenie: AN 87.
  • Gwint wewnętrzny Ød₁: M10.
  • Kwadratowy otwór montażowy: 14,0 × 14,0 mm.
  • Potwierdzony zakres grubości blachy t: 1,8–3,2 mm.
  • Materiał nakrętki: stal węglowa.
  • Materiał klatki: stal sprężysta.
  • Powłoka: ocynk galwaniczny biały, oznaczenie A2K.
  • Jednostka sprzedaży: opakowanie 5 sztuk.

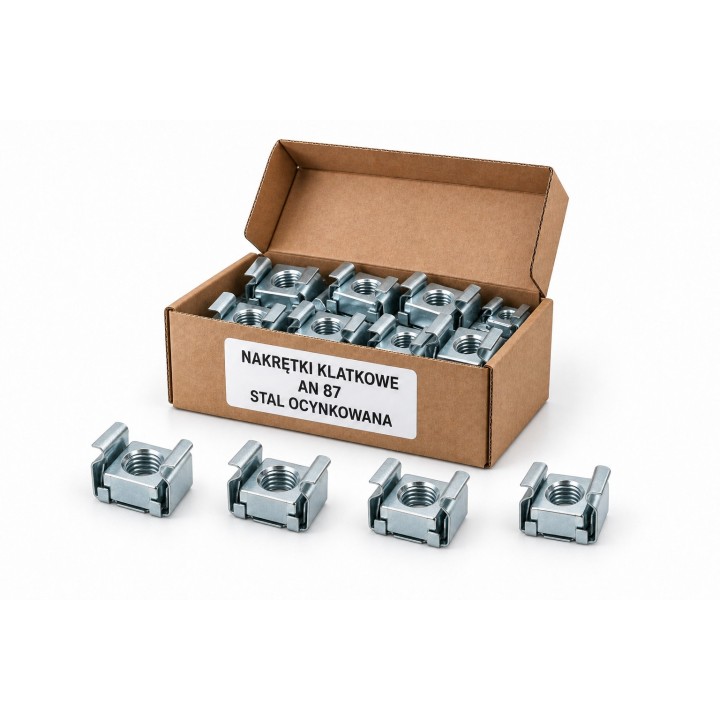

Nakrętki klatkowe AN 87 w kartoniku — przykładowe ułożenie

Zakres dostawy: 5 nakrętek klatkowych. Ilustracja kartonika pokazuje przykładowe ułożenie i nie określa ilości sprzedawanej na tej karcie.

Wymiary nominalne właściwego wariantu

  • a: 20,0 mm.
  • c: 15,0 mm.
  • f: 20,5 mm.
  • k: 12,6 mm.
  • m: 10,4 mm.

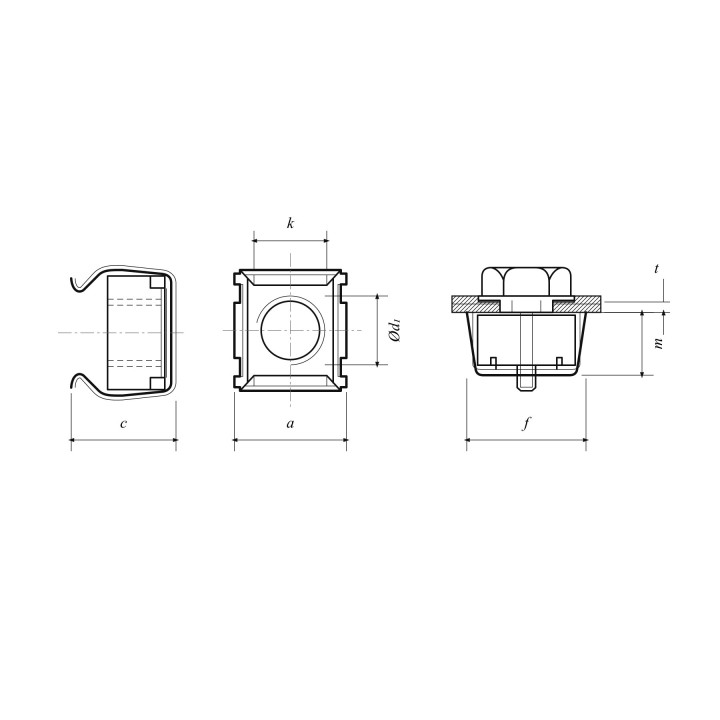

Schemat wymiarowy

AN 87 — własne widoki i montaż z oznaczeniami Ød₁, a, c, f, k, m i t

Własny schemat poglądowy pokazuje oznaczenia wymiarów i zasadę osadzenia w blasze. Nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję nakrętki klatkowej AN 87; właściwy gwint, zakres blachy i wymiary tego wariantu podano w parametrach.

Masa orientacyjna

Orientacyjna masa opakowania 5 sztuk: 81 g (0,081 kg). Obliczenie z katalogowej masy pełnego opakowania: 1,61 kg / 100 sztuk × 5 sztuk. Zaokrąglenie do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.

  • Marka
  • Indeks
    9729337817
  • Waga
    0,081 kg
  • W magazynie
    989 Przedmioty

  • Stan
    Nowy
  • Norma
    AN 87
  • Jednostka sprzedaży
    szt.
  • Liczba sztuk w opakowaniu
    5
  • Materiał
    Stal
  • Rodzaj
    Nakrętka klatkowa
  • Wymiar k [mm]
    12,6
  • Wymiar F [mm]
    20,5
  • Obróbka powierzchni
    Ocynk galwaniczny biały
  • Średnica gwintu [M]
    M10
  • Masa orientacyjna opakowania [g]
    81
  • Wymiar A [mm]
    20
  • Wymiar C [mm]
    15
  • Wymiar otworu montażowego [mm]
    14,0 × 14,0
  • Minimalna grubość blachy [mm]
    1,8
  • Maksymalna grubość blachy [mm]
    3,2
  • Wymiar m [mm]
    10,4
