73/M12 Cybant jarzmo U ~DIN 3570 A, stal ocynkowana, 1 szt.

5,06 zł Brutto4,11 zł Netto
3,62 zł Netto 4,45 zł Brutto cena z kodem PROMO
Najniższa cena od rozpoczęcia sprzedaży przed promocją: 4,11 zł Netto 5,06 zł Brutto
Jarzmo U 73/M12, typ A według ~DIN 3570 A. Stal ocynkowana, gwint metryczny na obu końcach. Rozstaw osi ramion e=85 mm, wysokość h=115 mm. Sprzedaż: 1 sztuka, bez nakrętek i podkładek. Wymiar oznaczony gwiazdką, nieobjęty wymiarami normy.
Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
od 8,61 zł
Dostępność:
Dostępny
Waga:
0,207 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij

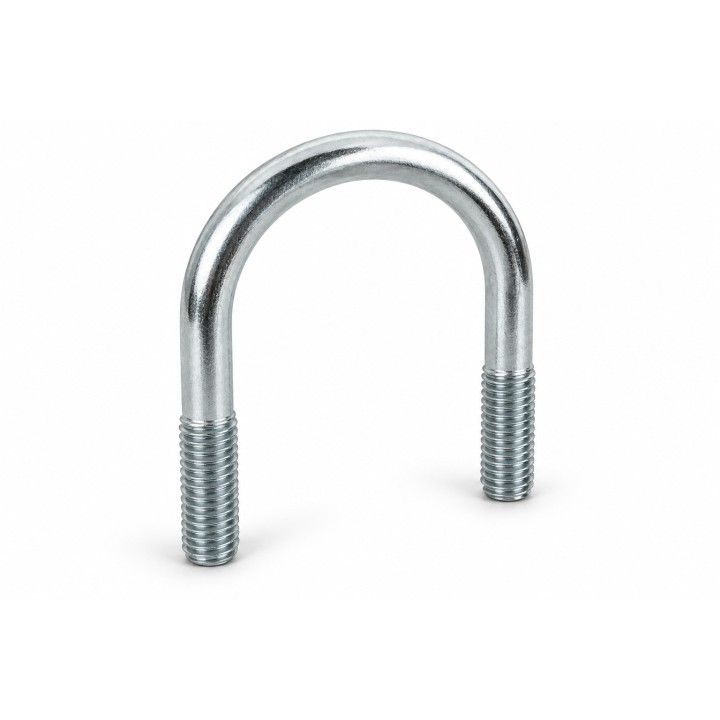

Cybant jarzmo U ze stali ocynkowanej, z gwintem na obu końcach

Cybant jarzmo U 73/M12 do mocowania rur

Jarzmo z okrągłego stalowego pręta, wygięte w kształt litery U, z gwintem metrycznym na obu prostych końcach. Służy do mocowania rur i elementów o przekroju okrągłym do odpowiednio dobranego wspornika lub konstrukcji. Dobór wymaga uwzględnienia rzeczywistej średnicy rury, rozstawu otworów, długości gwintu i warunków połączenia.

Najważniejsze parametry

  • Typ: jarzmo U, forma A, oznaczenie ~DIN 3570 A.
  • Materiał: stal niestopowa (węglowa).
  • Powłoka: ocynk galwaniczny.
  • Gwint na obu końcach: M12, metryczny.
  • Ilość sprzedaży: 1 sztuka.

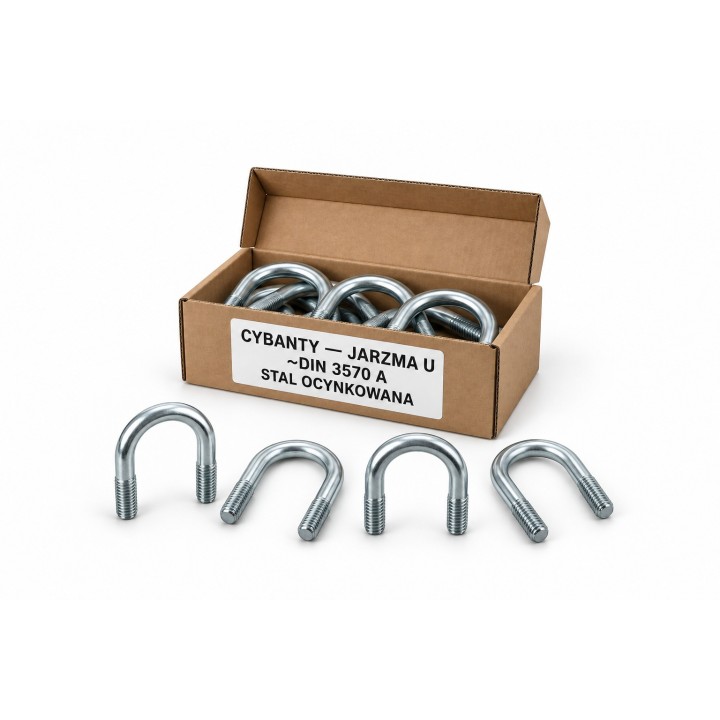

Cybanty jarzma U w kartoniku — przykładowe ułożenie

Wymiary właściwego wariantu

  • Nominalny wymiar a: 73 mm.
  • Długość części gwintowanej b: 50 mm.
  • Średnica gładkiego pręta d₂: 10,7 mm.
  • Gwint d₃: M12.
  • Rozstaw osi ramion e: 85 mm.
  • Wysokość całkowita h: 115 mm.

Wymiar a jest oznaczeniem nominalnym, w przybliżeniu odpowiadającym zewnętrznej średnicy rury. Nie oznacza gwarantowanej dokładnej średnicy pasowania. Wymiar e jest rozstawem osi obu ramion.

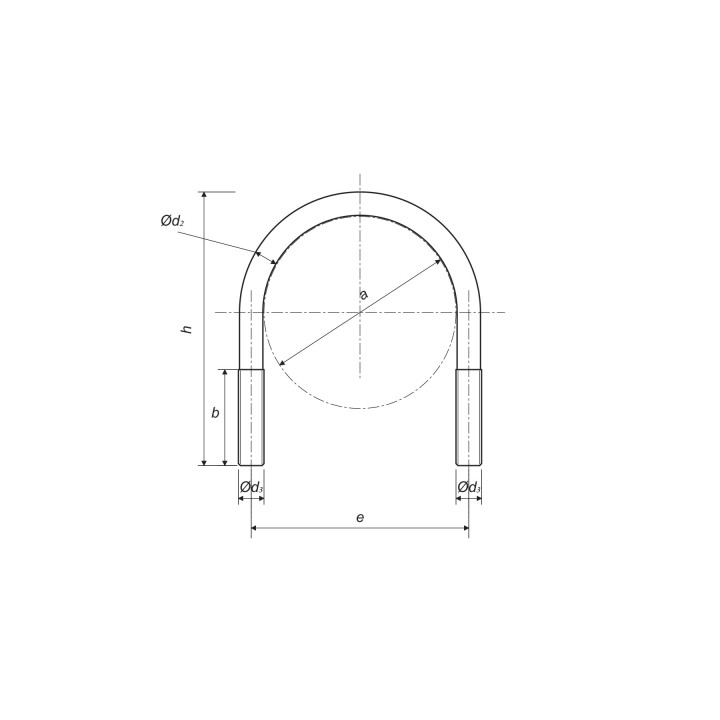

Własny widok czołowy jarzma U — oznaczenia a, b, d2, d3, e i h

Własny schemat poglądowy pokazuje kształt jarzma i oznaczenia wymiarów. Zarys rury służy wyłącznie ilustracji doboru. Schemat nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję; właściwe wymiary tej oferty podano powyżej.

Zakres dostawy

Sprzedaż obejmuje 1 jarzmo U. Nakrętki, podkładki, rura i wspornik nie wchodzą w skład oferty. Ilustracja kartonika pokazuje przykładowe ułożenie produktów i nie określa sprzedawanej ilości.

Masa orientacyjna

Masa orientacyjna 1 sztuki: 207 g (0,207 kg). Podstawa: katalogowa masa właściwej paczki 4,14 kg / 20 sztuk × 1 sztuka, z zaokrągleniem do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.

Ten wymiar jest oznaczony gwiazdką w dokumentacji rodziny i nie jest ujęty w wymiarach normy DIN 3570 A. Oznaczenie ~DIN 3570 A opisuje typ konstrukcji.

  • Marka
  • Indeks
    DIN3570A-ZN-73-M12-1
  • Waga
    0,207 kg
  • W magazynie
    873 Przedmioty
  • EAN13
    5904109701897

  • Stan
    Nowy
  • Norma
    ~DIN 3570 A
  • Jednostka sprzedaży
    sztuka
  • Liczba sztuk w opakowaniu
    1
  • Materiał
    Stal niestopowa (węglowa)
  • Rodzaj
    Cybant jarzmo U
  • Obróbka powierzchni
    Ocynk galwaniczny
  • Średnica gwintu [M]
    M12
  • Długość gwintu [mm]
    50
  • Wymiar A [mm]
    73
  • Wymiar B [mm]
    50
  • Wymiar d2 [mm]
    10,7
  • Wymiar e [mm]
    85
  • Wymiar h [mm]
    115
  • Masa orientacyjna [g]
    207
