Wymiary łożysk kulkowych – tabela oznaczeń 6000, 6200 i 6300

Wymiary łożysk kulkowych – tabela oznaczeń 6000, 6200, 6300

Łożyska kulkowe należą do najczęściej stosowanych elementów maszyn i urządzeń. Wykorzystywane są w silnikach elektrycznych, przekładniach, pompach, wentylatorach, maszynach rolniczych oraz urządzeniach przemysłowych. Podczas doboru odpowiedniego łożyska kluczowe znaczenie mają jego wymiary oraz oznaczenie producenta.

Jak odczytać oznaczenie łożyska?

Oznaczenia takie jak 6000, 6200 czy 6300 określają serię oraz wymiary łożyska. Poszczególne cyfry informują o konstrukcji, nośności oraz średnicy otworu.

Przykładowo:

• 6000 – lekka seria łożysk kulkowych,

• 6200 – seria standardowa,

• 6300 – seria wzmocniona o większej nośności.

Tabela wymiarów łożysk serii 6000

Oznaczenie	d [mm]	D [mm]	B [mm]
6000	10	26	8
6001	12	28	8
6002	15	32	9
6003	17	35	10
6004	20	42	12
6005	25	47	12
6006	30	55	13
6007	35	62	14
6008	40	68	15
6009	45	75	16
6010	50	80	16

Tabela wymiarów łożysk serii 6200

Oznaczenie	d [mm]	D [mm]	B [mm]
6200	10	30	9
6201	12	32	10
6202	15	35	11
6203	17	40	12
6204	20	47	14
6205	25	52	15
6206	30	62	16
6207	35	72	17
6208	40	80	18
6209	45	85	19
6210	50	90	20

Tabela wymiarów łożysk serii 6300

Oznaczenie	d [mm]	D [mm]	B [mm]
6300	10	35	11
6301	12	37	12
6302	15	42	13
6303	17	47	14
6304	20	52	15
6305	25	62	17
6306	30	72	19
6307	35	80	21
6308	40	90	23
6309	45	100	25
6310	50	110	27

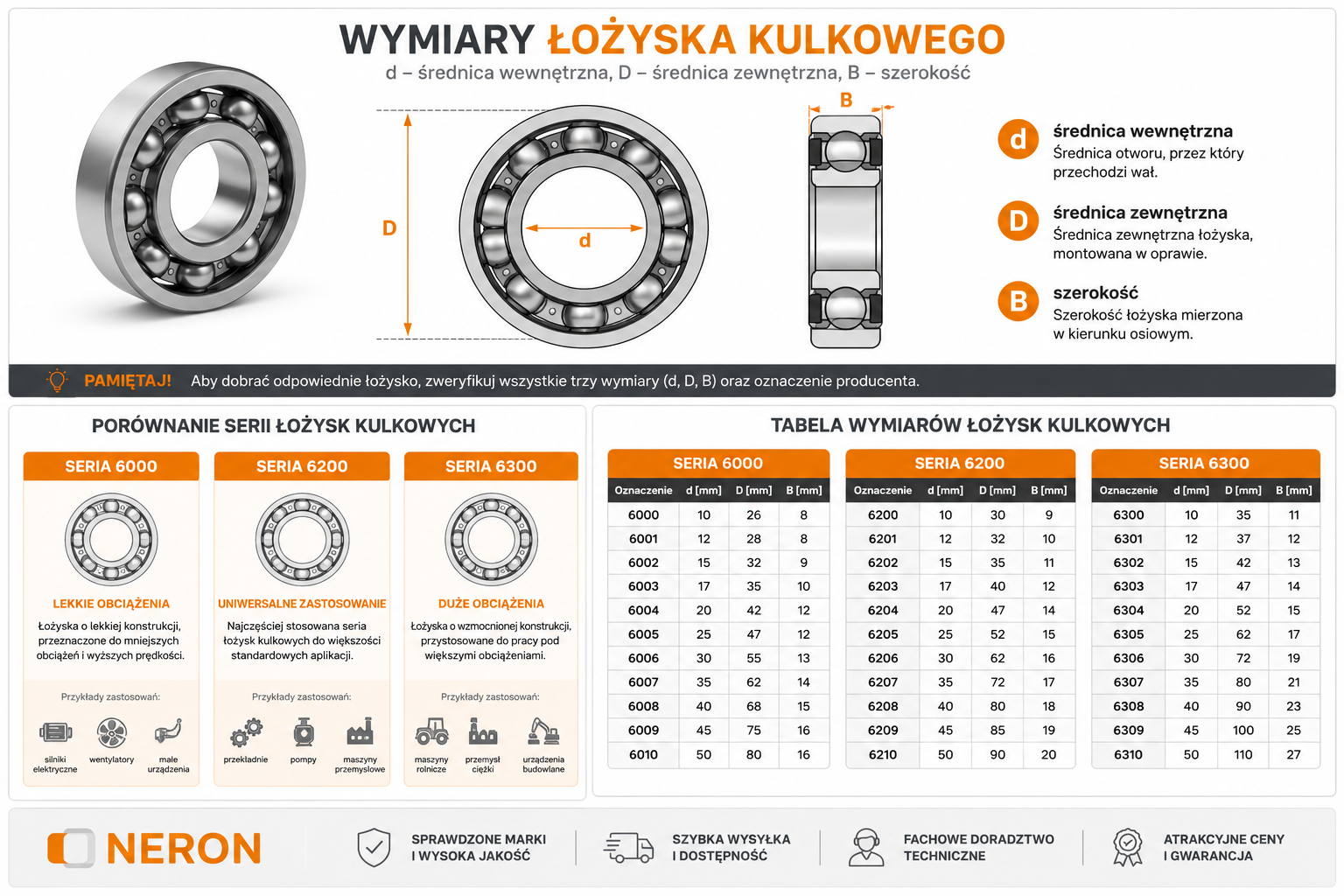

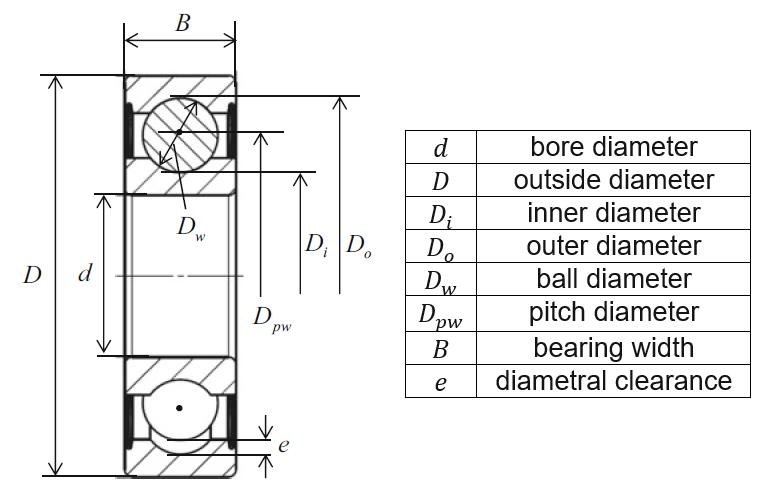

Co oznaczają symbole d, D i B?

• d – średnica wewnętrzna łożyska,

• D – średnica zewnętrzna,

• B – szerokość łożyska.

Podczas wymiany łożyska należy zweryfikować wszystkie trzy wymiary oraz oznaczenie producenta.

Jak dobrać zamiennik łożyska?

Najprostszym sposobem jest odczytanie oznaczenia znajdującego się na pierścieniu łożyska. Jeżeli oznaczenie jest nieczytelne, należy zmierzyć średnicę wewnętrzną, zewnętrzną oraz szerokość elementu. Na podstawie tych danych można dobrać odpowiedni zamiennik.
