M5L Nakrętki Jack Nut AN 247 stal ocynkowana 3500 szt.

Nakrętka Jack Nut AN 247 M5L — stal ocynkowana, 3500 sztuk

Gwintowany element rozprężny do montażu z dostępem z jednej strony płyty. Ma cztery ramiona łączące okrągły kołnierz z końcówką gwintowaną. Podczas zaciągania korpusu ramiona odkształcają się i opierają o tylną stronę materiału. Oferowany wariant jest dostarczany przed rozprężeniem.

Parametry techniczne

• Oznaczenie katalogowe: AN 247
• Wariant długości: L
• Rodzaj nakrętki: Jack Nut (rozprężna)
• Gwint wewnętrzny d1: M5
• Średnica kołnierza d2: 14 mm
• Długość nominalna l: 23,2 mm (łącznie z kołnierzem)
• Wymiar korpusu c: 10 mm
• Grubość kołnierza t: 1,6 mm
• Grubość mocowanej płyty: 5–10 mm
• Liczba ramion rozprężnych: 4
• Sposób osadzania: Jednostronny, przez zaciągnięcie korpusu
• Materiał: Stal węglowa
• Powłoka: Ocynk galwaniczny biały

Długość l = 23,2 mm jest całkowita — obejmuje kołnierz. Grubość kołnierza t = 1,6 mm jest częścią tego wymiaru. Wymiar c = 10 mm oznacza wymiar korpusu wskazany na schemacie; nie jest deklaracją średnicy otworu montażowego.

Materiał i zastosowanie

Stal węglowa pokryta białym cynkiem galwanicznym. Nakrętki tej rodziny służą do osadzania gwintu w cienkich, miękkich lub kruchych materiałach, na przykład w tworzywach sztucznych i płytach. Dla M5L podano grubość płyty 5–10 mm. Dobór do konkretnego materiału i obciążenia wymaga sprawdzenia połączenia; nie przypisano wartości nośności, których dokumentacja nie podaje.

Osadzanie

1. Nakręcić nakrętkę na trzpień właściwego narzędzia montażowego.
2. Wsunąć korpus przez wcześniej przygotowany otwór i docisnąć kołnierz do powierzchni płyty.
3. Zaciągnąć trzpień, rozkładając cztery ramiona po drugiej stronie płyty.
4. Wykręcić trzpień narzędzia.

Za płytą musi pozostać wolna przestrzeń na rozłożenie ramion. Średnicę otworu i parametry narzędzia należy dobrać do właściwego wariantu oraz potwierdzić próbą montażową. Nakrętka nie zastępuje śruby ani narzędzia montażowego.

Zakres dostawy i masa

Masa katalogowa całego opakowania 3500 sztuk wynosi 11,05 kg. Jest to masa właściwej pełnej paczki, nie przeliczenie z zaokrąglonej masy sztuki ani własny pomiar NERON.

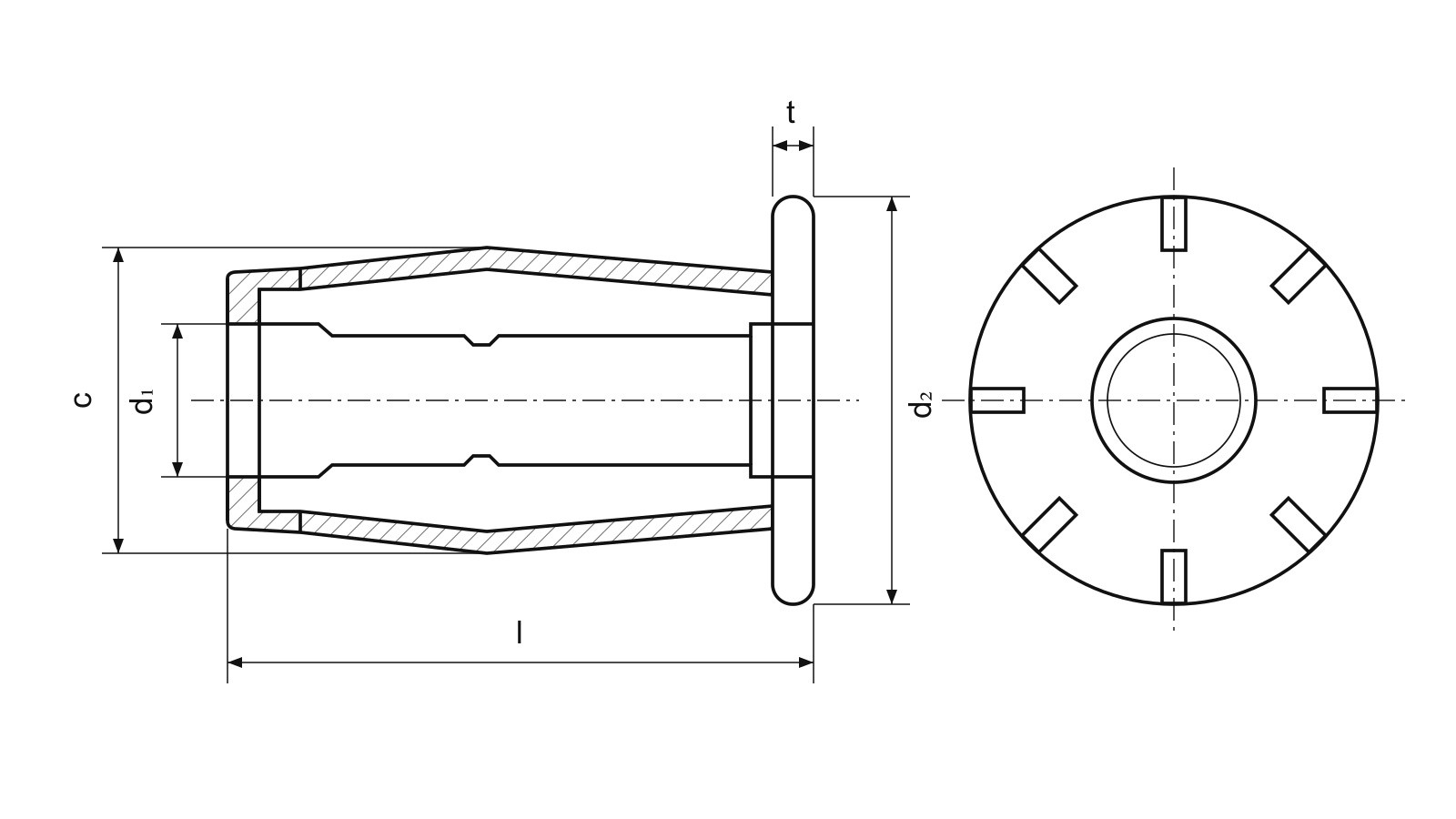

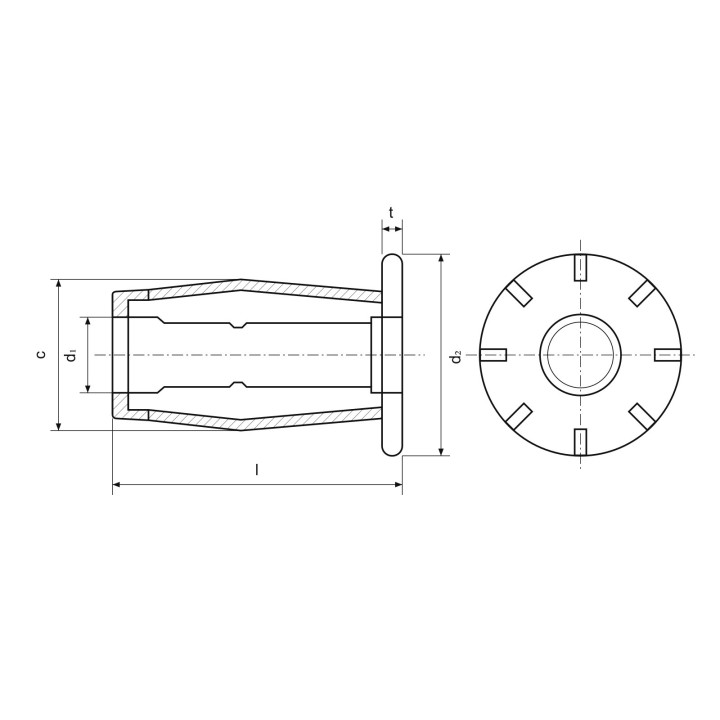

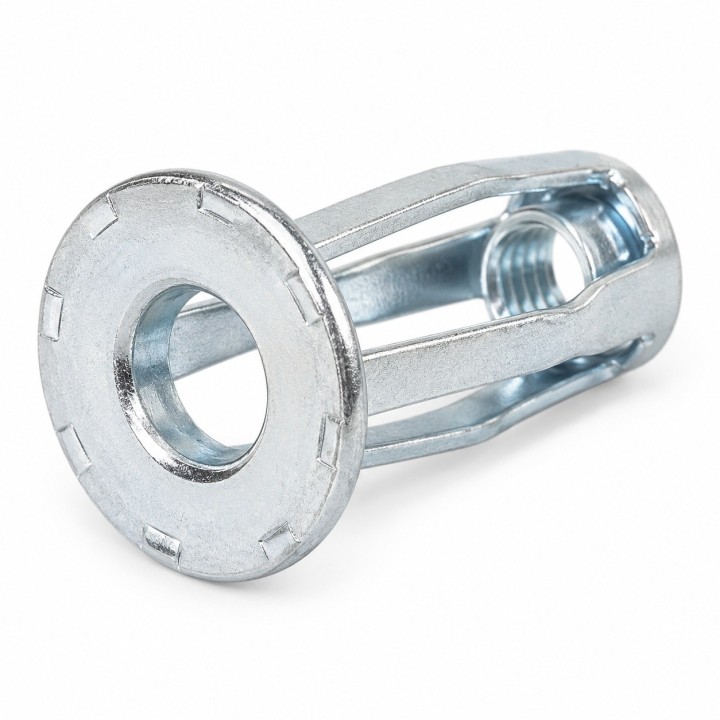

Cena obejmuje jedno opakowanie 3500 nakrętek Jack Nut AN 247 M5L. Śruba i narzędzie nie wchodzą w zakres dostawy. Własne ilustracje produktu i opakowania pokazują rodzinę wyrobu, a nie liczbę sprzedawanych sztuk ani konkretny karton dostawy. Schemat zawiera wspólne oznaczenia wymiarów; wartości dla oferowanego M5L podano powyżej. Przebieg gwintu i przekroju jest umowny. Schemat katalogowy nie stanowi dokumentacji produkcyjnej.

Najczęstsze pytania

Ile sztuk obejmuje cena?

Jedno opakowanie 3500 nakrętek AN 247 M5L.

Do jakiej grubości płyty jest wariant M5L?

Do płyty 5–10 mm. Należy zapewnić miejsce na rozłożenie czterech ramion za płytą.

Czy długość 23,2 mm obejmuje kołnierz?

Tak. Jest to długość całkowita l, a kołnierz ma grubość t = 1,6 mm.

Czy wymiar c = 10 mm wyznacza otwór montażowy?

Nie. To wymiar korpusu. Dokładny otwór oraz nastawy narzędzia należy potwierdzić dla danego zastosowania.
