M6L Nakrętki Jack Nut AN 247 stal ocynkowana 2500 szt.

Neron
3 018,37 zł Brutto2 453,96 zł Netto
(1,21 zł szt.)
2 159,49 zł Netto 2 656,17 zł Brutto cena z kodem PROMO

Nakrętka rozprężna Jack Nut AN 247 M6L, stal ocynkowana. Gwint M6, kołnierz 16 mm, długość całkowita 23 mm, wymiar korpusu c = 12 mm, kołnierz t = 1,6 mm. Do płyty 5–10 mm; cztery ramiona rozkładane za płytą podczas osadzania. Cena za opakowanie 2500 sztuk.

Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
od 0,00 zł
Dostępność:
Dostępny
Waga:
10,34 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij
Pomoc w doborze
Masz pytanie o produkt? Prześlij symbol, wymiary lub zdjęcie — skontaktuj się z NERON. Zasady dostawy
Zapytaj o dostawę dla wybranego produktu, ilości i miejsca dostarczenia. Zwroty i reklamacje
Sprawdź zasady oraz pobierz formularze zwrotu i reklamacji.

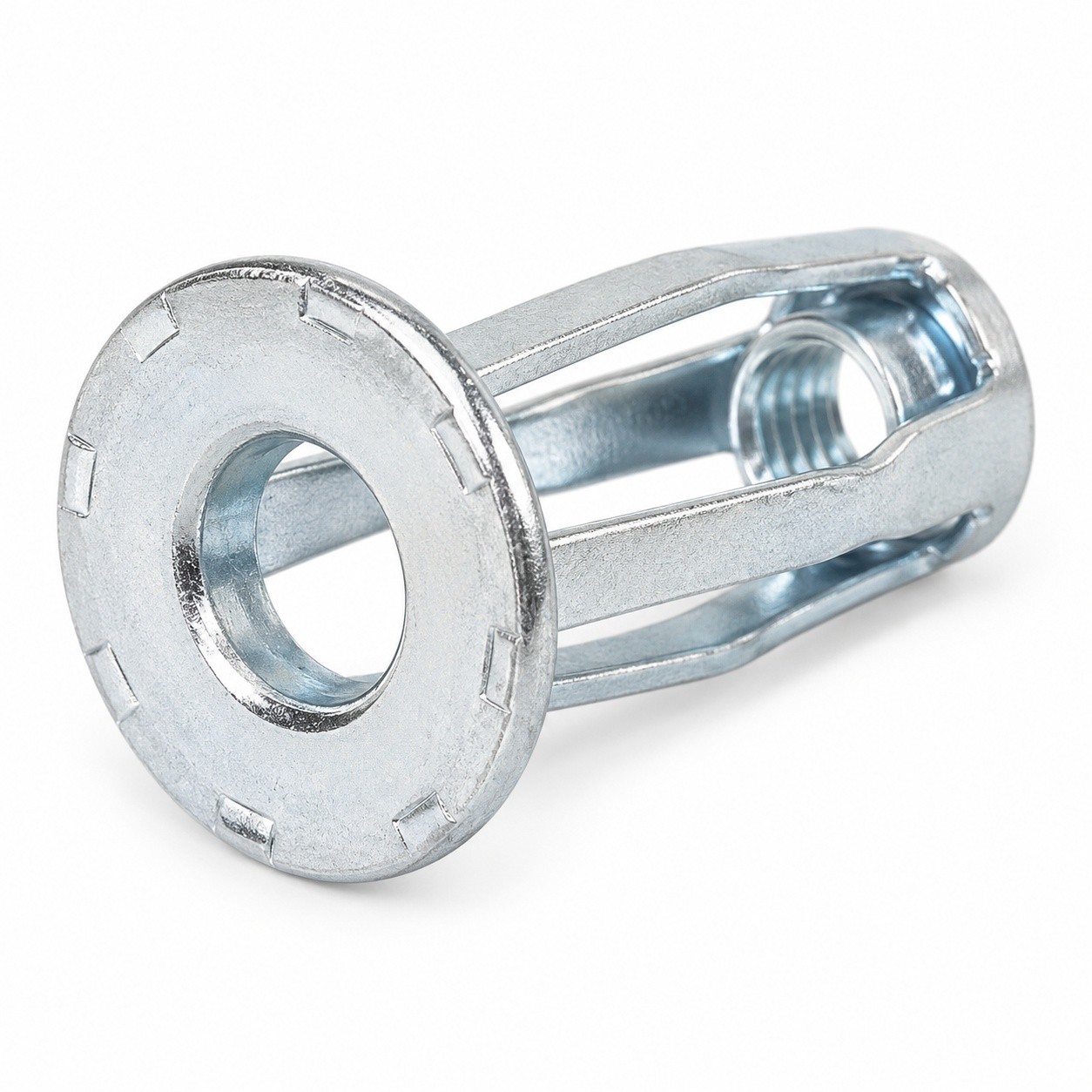

Nakrętka Jack Nut AN 247 — własna ilustracja rodziny, stal ocynkowana, cztery ramiona przed osadzeniem

Nakrętka Jack Nut AN 247 M6L — stal ocynkowana, 2500 sztuk

Gwintowany element rozprężny do montażu z dostępem z jednej strony płyty. Ma cztery ramiona łączące okrągły kołnierz z końcówką gwintowaną. Podczas zaciągania korpusu ramiona odkształcają się i opierają o tylną stronę materiału. Oferowany wariant jest dostarczany przed rozprężeniem.

Parametry techniczne

  • Oznaczenie katalogowe: AN 247
  • Wariant długości: L
  • Rodzaj nakrętki: Jack Nut (rozprężna)
  • Gwint wewnętrzny d1: M6
  • Średnica kołnierza d2: 16 mm
  • Długość nominalna l: 23 mm (łącznie z kołnierzem)
  • Wymiar korpusu c: 12 mm
  • Grubość kołnierza t: 1,6 mm
  • Grubość mocowanej płyty: 5–10 mm
  • Liczba ramion rozprężnych: 4
  • Sposób osadzania: Jednostronny, przez zaciągnięcie korpusu
  • Materiał: Stal węglowa
  • Powłoka: Ocynk galwaniczny biały

Długość l = 23 mm jest całkowita — obejmuje kołnierz. Grubość kołnierza t = 1,6 mm jest częścią tego wymiaru. Wymiar c = 12 mm oznacza wymiar korpusu wskazany na schemacie; nie jest deklaracją średnicy otworu montażowego.

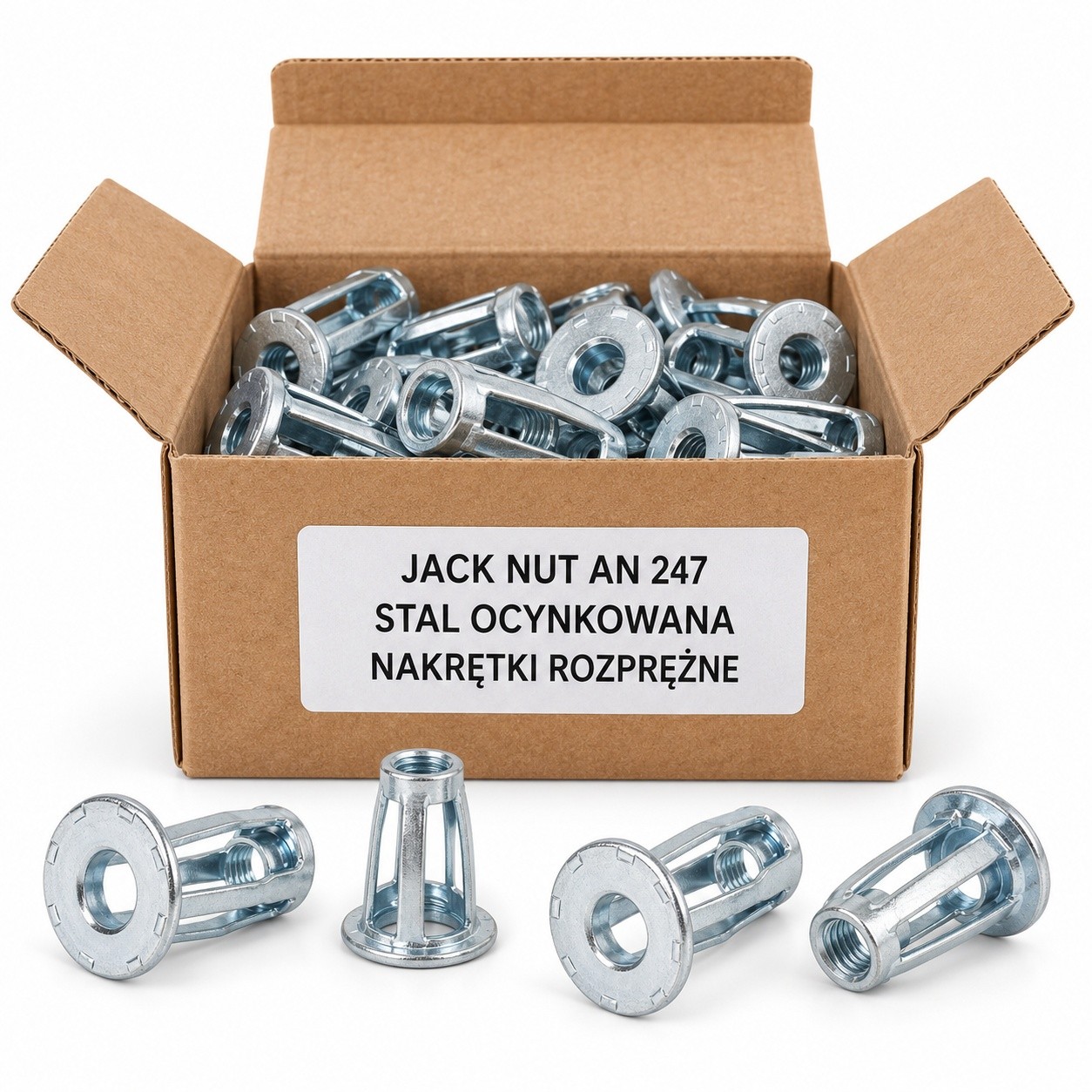

Jack Nut AN 247 — własna ilustracja opakowania, stal ocynkowana

Materiał i zastosowanie

Stal węglowa pokryta białym cynkiem galwanicznym. Nakrętki tej rodziny służą do osadzania gwintu w cienkich, miękkich lub kruchych materiałach, na przykład w tworzywach sztucznych i płytach. Dla M6L podano grubość płyty 5–10 mm. Dobór do konkretnego materiału i obciążenia wymaga sprawdzenia połączenia; nie przypisano wartości nośności, których dokumentacja nie podaje.

Osadzanie

  1. Nakręcić nakrętkę na trzpień właściwego narzędzia montażowego.
  2. Wsunąć korpus przez wcześniej przygotowany otwór i docisnąć kołnierz do powierzchni płyty.
  3. Zaciągnąć trzpień, rozkładając cztery ramiona po drugiej stronie płyty.
  4. Wykręcić trzpień narzędzia.

Za płytą musi pozostać wolna przestrzeń na rozłożenie ramion. Średnicę otworu i parametry narzędzia należy dobrać do właściwego wariantu oraz potwierdzić próbą montażową. Nakrętka nie zastępuje śruby ani narzędzia montażowego.

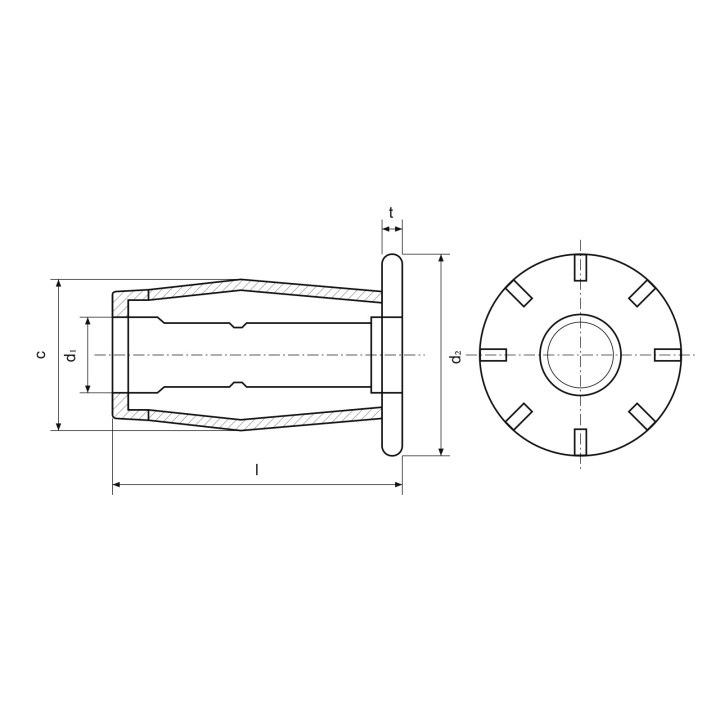

Jack Nut AN 247 — własny schemat odnośników wymiarowych d1, d2, l, c, t

Zakres dostawy i masa

Masa katalogowa całego opakowania 2500 sztuk wynosi 10,34 kg. Jest to masa właściwej pełnej paczki, nie przeliczenie z zaokrąglonej masy sztuki ani własny pomiar NERON.

Cena obejmuje jedno opakowanie 2500 nakrętek Jack Nut AN 247 M6L. Śruba i narzędzie nie wchodzą w zakres dostawy. Własne ilustracje produktu i opakowania pokazują rodzinę wyrobu, a nie liczbę sprzedawanych sztuk ani konkretny karton dostawy. Schemat zawiera wspólne oznaczenia wymiarów; wartości dla oferowanego M6L podano powyżej. Przebieg gwintu i przekroju jest umowny. Schemat katalogowy nie stanowi dokumentacji produkcyjnej.

Najczęstsze pytania

Ile sztuk obejmuje cena?

Jedno opakowanie 2500 nakrętek AN 247 M6L.

Do jakiej grubości płyty jest wariant M6L?

Do płyty 5–10 mm. Należy zapewnić miejsce na rozłożenie czterech ramion za płytą.

Czy długość 23 mm obejmuje kołnierz?

Tak. Jest to długość całkowita l, a kołnierz ma grubość t = 1,6 mm.

Czy wymiar c = 12 mm wyznacza otwór montażowy?

Nie. To wymiar korpusu. Dokładny otwór oraz nastawy narzędzia należy potwierdzić dla danego zastosowania.

  • Marka
  • Indeks
    NERON-AN247-OC-5907601183833
  • Waga
    10,34 kg
  • W magazynie
    100 Przedmioty
  • EAN13
    5907601183833

  • Jednostka sprzedaży
    opakowanie
  • Materiał
    Stal węglowa
  • Powłoka
    Ocynk galwaniczny biały
  • Ilość w opakowaniu
    2500 szt.
  • Średnica kołnierza d2
    16 mm
  • Oznaczenie katalogowe
    AN 247
  • Długość nominalna l
    23 mm (łącznie z kołnierzem)
  • Masa katalogowa pełnego opakowania
    10,34 kg
  • Wariant długości
    L
  • Rodzaj nakrętki
    Jack Nut (rozprężna)
  • Gwint wewnętrzny d1
    M6
  • Wymiar korpusu c
    12 mm
  • Grubość kołnierza t
    1,6 mm
  • Grubość mocowanej płyty
    5–10 mm
  • Liczba ramion rozprężnych
    4
  • Sposób osadzania
    Jednostronny, przez zaciągnięcie korpusu
