Nitonakrętka AN 320 — stal ocynkowana, kołnierz stożkowy zredukowany, ilustracja rodziny
Nitonakrętki AN 320 — stal ocynkowana, opakowanie poglądowe
AN 320 — własny schemat wymiarowy d, d1, d2, k, l, g

M10x20,5 Nitonakrętki AN 320 ocynk 150 szt.

Neron
93,82 zł Brutto76,28 zł Netto
(0,63 zł szt.)
67,12 zł Netto 82,56 zł Brutto cena z kodem PROMO

Nitonakrętki przelotowe AN 320 M10x20,5, stal ocynkowana. Korpus cylindryczny radełkowany, kołnierz stożkowy zredukowany 120°. Długość 20,5 mm łącznie z kołnierzem. Zakres zacisku 0,70–3,50 mm, otwór 13,1 mm. Cena za 150 sztuk.

Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
od 8,61 zł
Dostępność:
Dostępny
Waga:
1,15 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij
Pomoc w doborze
Masz pytanie o produkt? Prześlij symbol, wymiary lub zdjęcie — skontaktuj się z NERON. Zasady dostawy
Zapytaj o dostawę dla wybranego produktu, ilości i miejsca dostarczenia. Zwroty i reklamacje
Sprawdź zasady oraz pobierz formularze zwrotu i reklamacji.

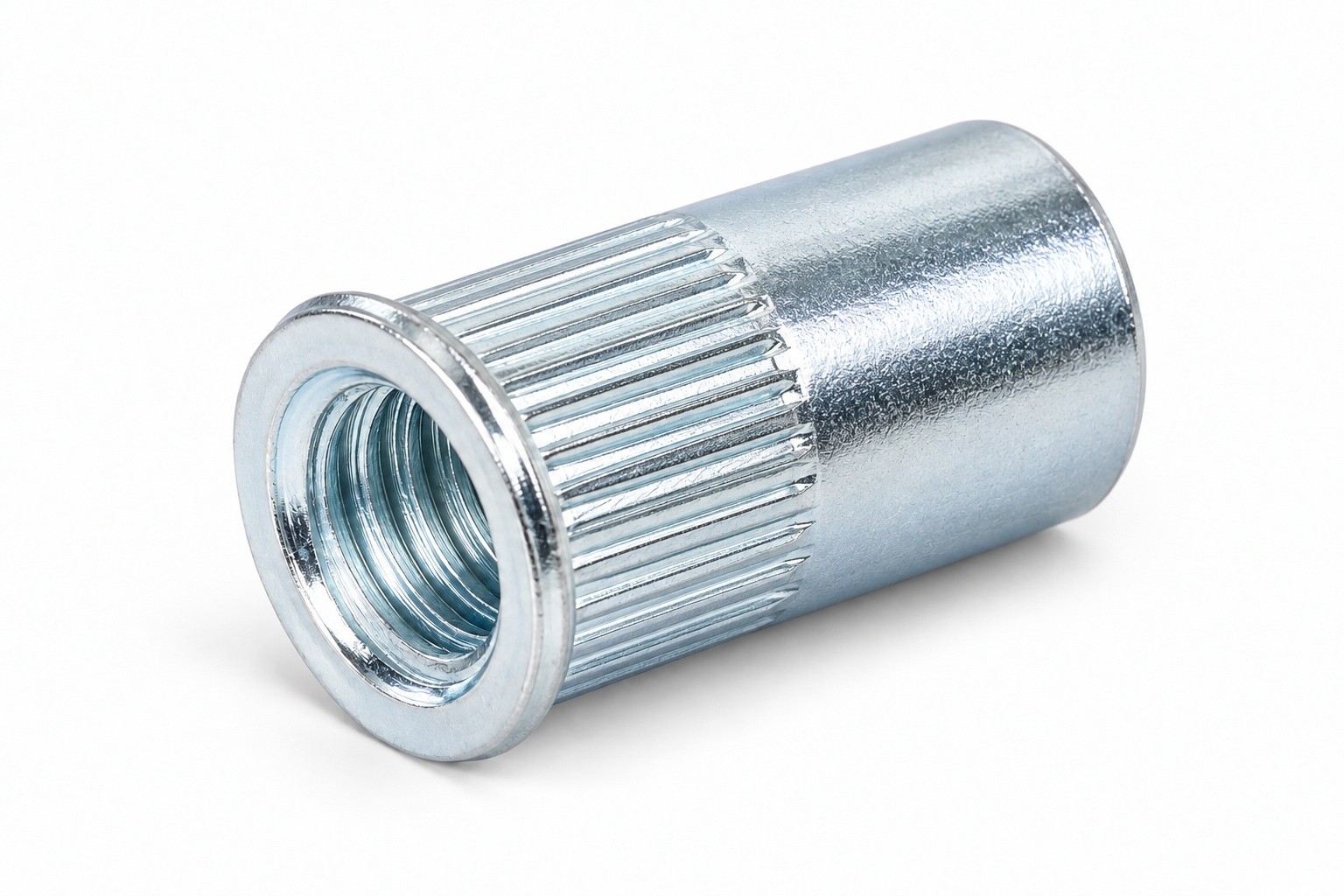

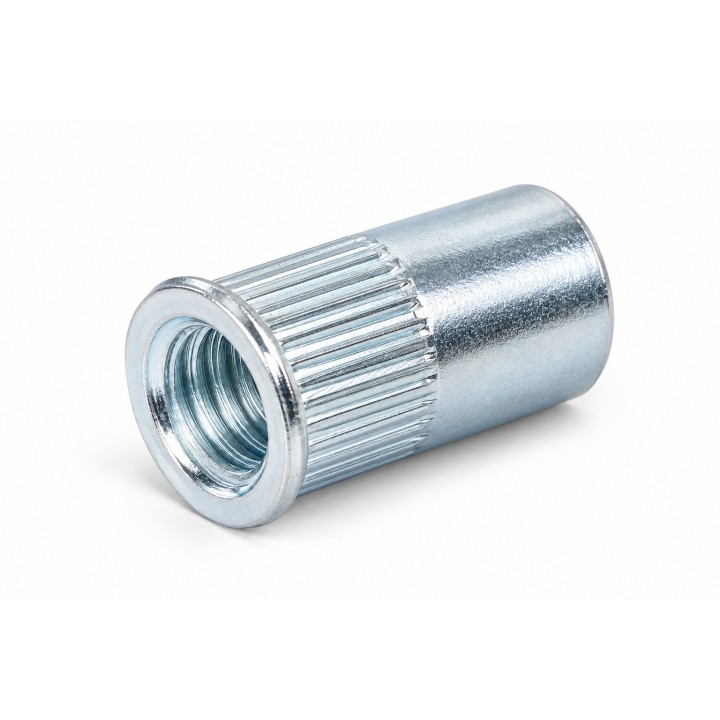

Nitonakrętka AN 320 — stal ocynkowana, kołnierz stożkowy zredukowany, ilustracja rodziny

Nitonakrętki AN 320 M10x20,5 — stal ocynkowana, 150 sztuk

Przelotowa nitonakrętka z cylindrycznym korpusem radełkowanym wzdłużnie i kołnierzem stożkowym zredukowanym. Do osadzania gwintu wewnętrznego w cienkich elementach przy użyciu narzędzia do nitonakrętek. Radełkowanie ogranicza obracanie elementu w otworze.

Parametry przed osadzeniem

  • Oznaczenie katalogowe: AN 320
  • Rodzaj nitonakrętki: Przelotowa
  • Kształt korpusu: Cylindryczny
  • Powierzchnia korpusu: Radełkowana wzdłużnie
  • Rodzaj kołnierza: Stożkowy zredukowany
  • Kąt kołnierza: 120°
  • Gwint wewnętrzny d: M10
  • Rodzaj gwintu: Metryczny ISO
  • Tolerancja gwintu: 6H według ISO 965
  • Średnica korpusu d1: 13 mm
  • Średnica kołnierza d2: 14 mm
  • Wysokość kołnierza k: 0,7 mm
  • Długość nominalna l: 20,5 mm (łącznie z kołnierzem)
  • Zakres zacisku g: 0,70–3,50 mm
  • Otwór montażowy wg karty: 13,1 mm
  • Materiał: Stal niestopowa (węglowa), EN 10025
  • Powłoka: Ocynk galwaniczny biały
  • Oznaczenie powłoki: A2K
  • Grubość powłoki wg karty: 5 µm
  • Pasywacja wg karty: Cr3+
  • Norma powłoki: ISO 4042
  • Tolerancje wymiarowe: Do potwierdzenia
  • Stan montażowy: Przed osadzeniem

Długość nominalna l = 20,5 mm jest mierzona łącznie z kołnierzem. Wysokość kołnierza k = 0,7 mm jest osobnym wymiarem.

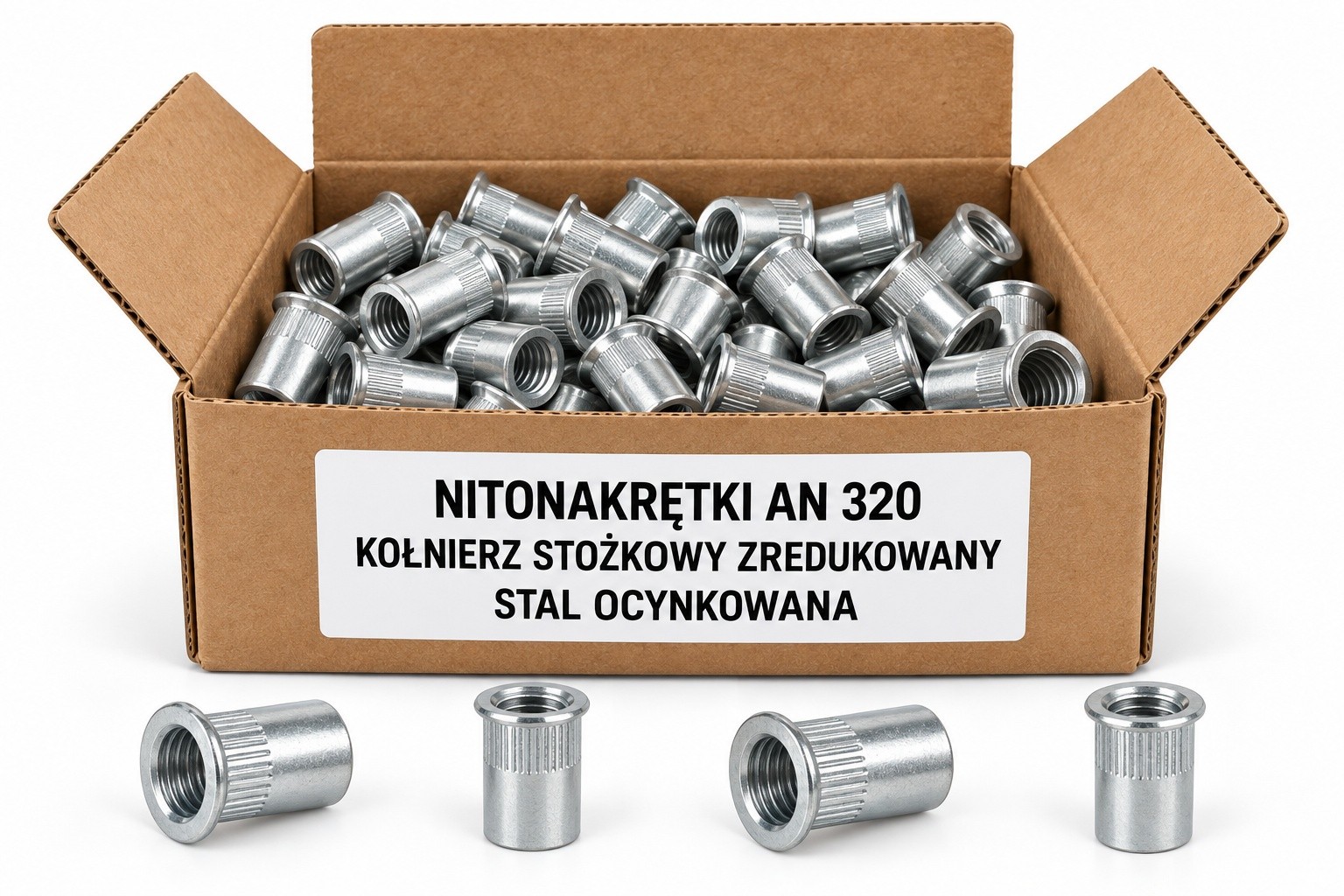

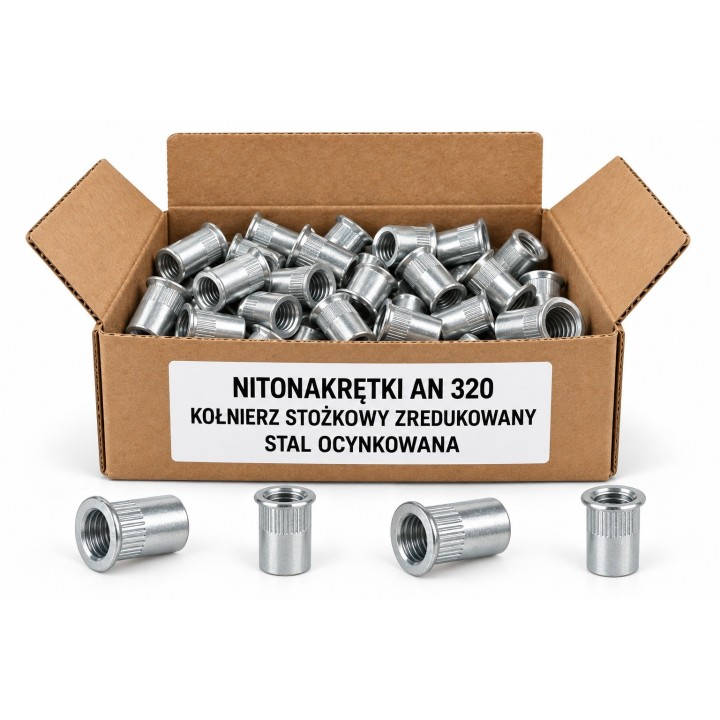

Nitonakrętki AN 320 — stal ocynkowana, opakowanie poglądowe

Materiał i wykonanie

Wymiary dotyczą właściwego materiału i wariantu rodziny AN 320. Materiał: Stal niestopowa (węglowa), EN 10025. Wykonanie ocynkowane na biało. Pasywacja Cr3+; oznaczenie A2K, grubość 5 µm, ISO 4042. Tolerancja gwintu: 6H według ISO 965. Pozostałych tolerancji ani niepodanej twardości, siły osadzania czy nośności nie przypisano. Dane katalogowe nie są świadectwem badania partii.

Dobór i montaż

Zakres zacisku g: 0,70–3,50 mm. Otwór montażowy według właściwej dokumentacji: 13,1 mm. Dobór elementu i parametrów osadzania należy sprawdzić na docelowym materiale. Przygotowanie miejsca pod kołnierz należy dobrać do geometrii 120° i docelowego materiału. Wykonanie przelotowe nie stanowi zamknięcia szczelnego.

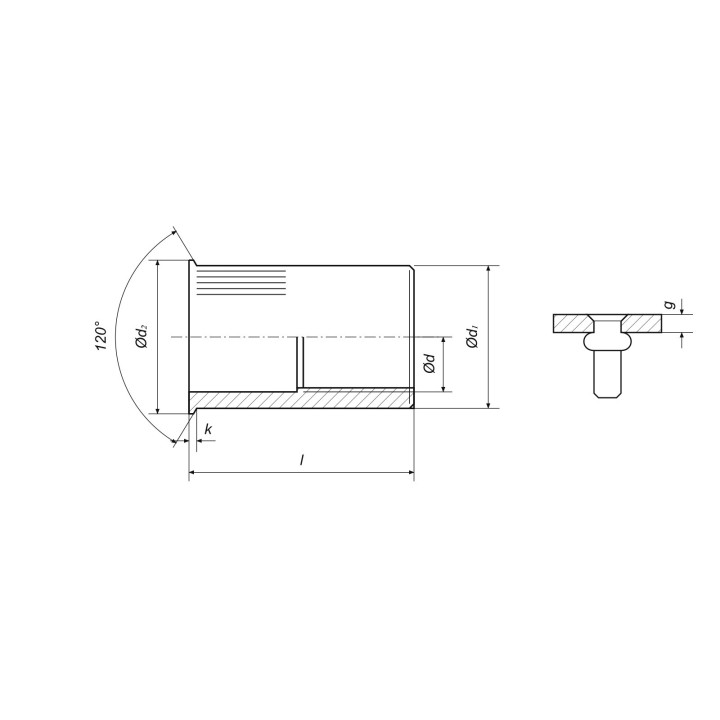

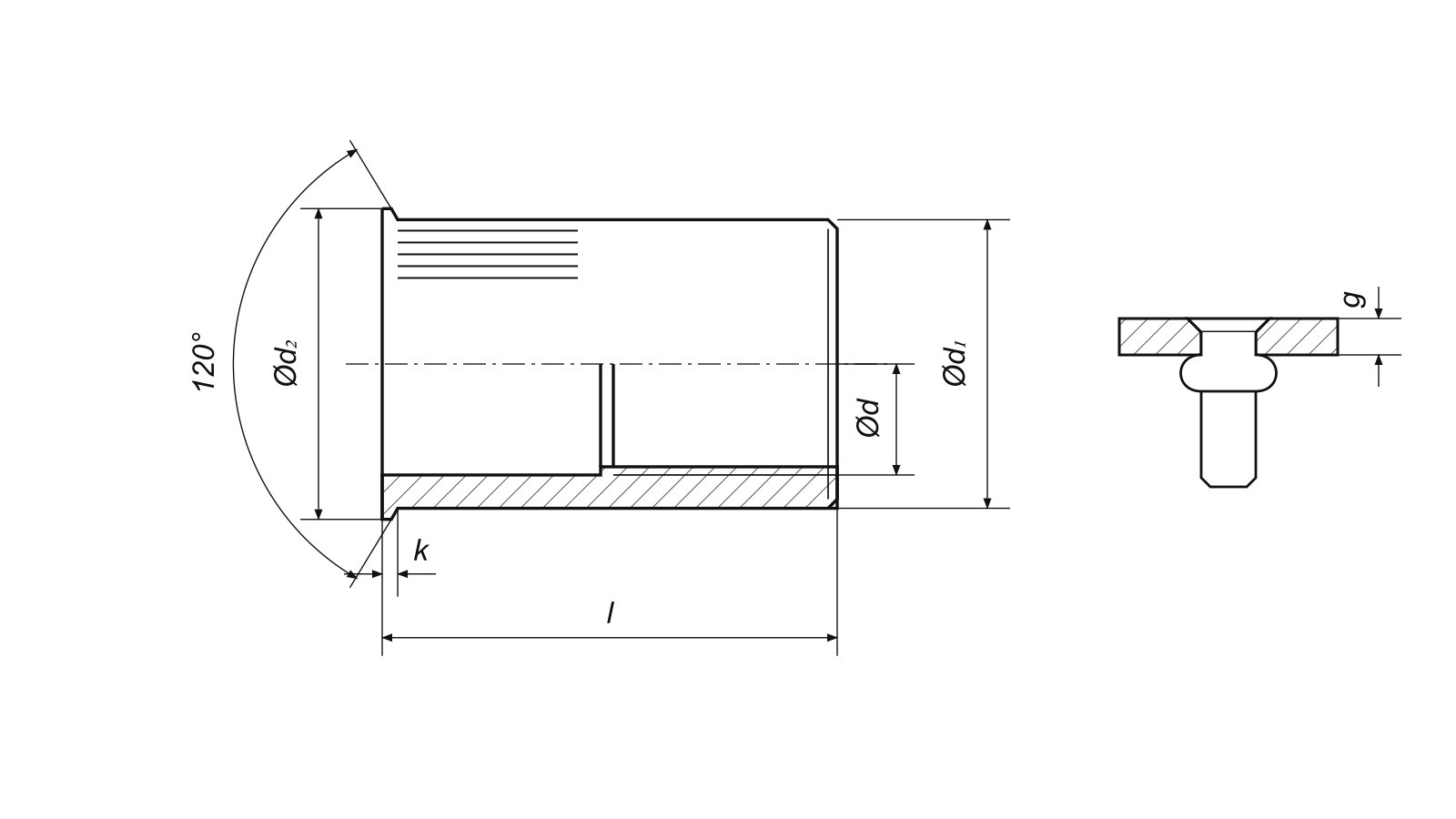

AN 320 — własny schemat wymiarowy d, d1, d2, k, l, g

Zakres dostawy i masa

Cena dotyczy opakowania 150 sztuk. Masa katalogowa całego właściwego opakowania wynosi 1,15 kg. Nie jest to własny pomiar NERON ani wyliczenie z zaokrąglonej masy jednej sztuki.

Fotografie są ilustracjami rodziny i opakowania poglądowego; nie dokumentują dokładnej liczby sztuk ani kartonu dostawy. Właściwy wariant i ilość określają parametry. Gwint i długość radełkowania na schemacie są umowne. Schemat nie jest dokumentacją produkcyjną.

Najczęstsze pytania

Ile sztuk obejmuje cena?

150 sztuk.

Jak mierzona jest długość?

Długość l wynosi 20,5 mm łącznie z kołnierzem.

Jaki kołnierz ma ten wariant?

Stożkowy zredukowany 120°, średnica 14 mm i wysokość 0,7 mm.

Jaki otwór i zakres zacisku przewiduje dokumentacja?

Otwór 13,1 mm, zakres zacisku 0,70–3,50 mm. Dobór i osadzanie należy potwierdzić próbami.

  • Marka
  • Indeks
    NERON-AN320-OC-5907601335799
  • Waga
    1,15 kg
  • W magazynie
    100 Przedmioty
  • EAN13
    5907601335799

  • Jednostka sprzedaży
    opakowanie
  • Materiał
    Stal niestopowa (węglowa), EN 10025
  • Rodzaj gwintu
    Metryczny ISO
  • Powłoka
    Ocynk galwaniczny biały
  • Ilość w opakowaniu
    150 szt.
  • Średnica kołnierza d2
    14 mm
  • Tolerancja gwintu
    6H według ISO 965
  • Masa przypisana do oferty
    1,15 kg (katalogowa całej paczki)
  • Oznaczenie katalogowe
    AN 320
  • Rodzaj nitonakrętki
    Przelotowa
  • Kształt korpusu
    Cylindryczny
  • Powierzchnia korpusu
    Radełkowana wzdłużnie
  • Rodzaj kołnierza
    Stożkowy zredukowany
  • Gwint wewnętrzny d
    M10
  • Średnica korpusu d1
    13 mm
  • Zakres zacisku g
    0,70–3,50 mm
  • Otwór montażowy wg karty
    13,1 mm
  • Tolerancje wymiarowe
    Do potwierdzenia
  • Stan montażowy
    Przed osadzeniem
  • Kąt kołnierza
    120°
  • Wysokość kołnierza k
    0,7 mm
  • Długość nominalna l
    20,5 mm (łącznie z kołnierzem)
  • Oznaczenie powłoki
    A2K
  • Grubość powłoki wg karty
    5 µm
  • Pasywacja wg karty
    Cr3+
  • Norma powłoki
    ISO 4042
