M5x13 Nitonakrętki AN 318 ocynk 500 szt.

Neron
105,13 zł Brutto85,47 zł Netto
(0,21 zł szt.)
75,21 zł Netto 92,51 zł Brutto cena z kodem PROMO

Nitonakrętki przelotowe AN 318 M5x13, stal ocynkowana. Korpus cylindryczny radełkowany, kołnierz stożkowy 90°. Długość 13 mm łącznie z kołnierzem. Zakres zacisku 1,50–4,00 mm, otwór 7,1 mm. Cena za 500 sztuk.

Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
od 0,00 zł
Dostępność:
Dostępny
Waga:
0,94 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij
Pomoc w doborze
Masz pytanie o produkt? Prześlij symbol, wymiary lub zdjęcie — skontaktuj się z NERON. Zasady dostawy
Zapytaj o dostawę dla wybranego produktu, ilości i miejsca dostarczenia. Zwroty i reklamacje
Sprawdź zasady oraz pobierz formularze zwrotu i reklamacji.

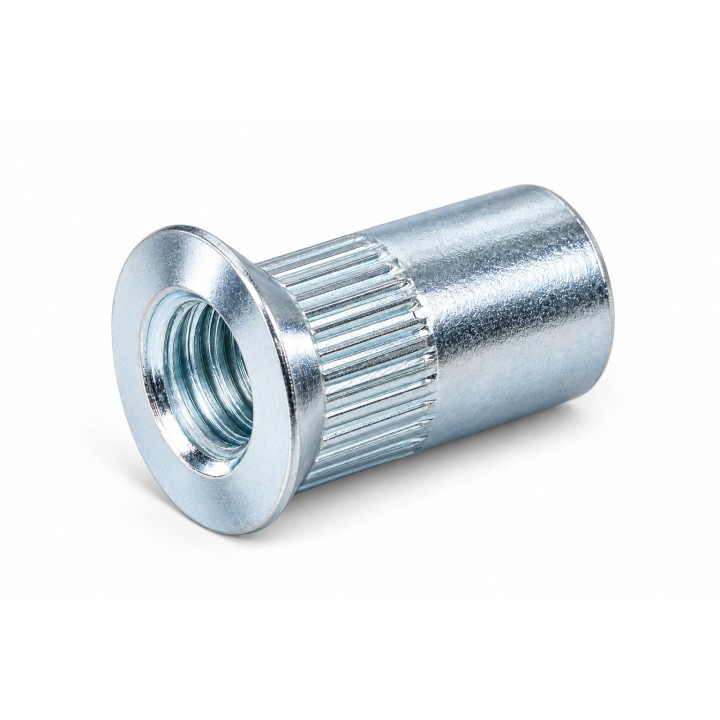

Nitonakrętka AN 318 — stal ocynkowana, kołnierz stożkowy, ilustracja rodziny

Nitonakrętki AN 318 M5x13 — stal ocynkowana, 500 sztuk

Przelotowa nitonakrętka z cylindrycznym korpusem radełkowanym wzdłużnie i kołnierzem stożkowym. Do osadzania gwintu wewnętrznego w cienkich elementach przy użyciu narzędzia do nitonakrętek. Radełkowanie ogranicza obracanie elementu w otworze.

Parametry przed osadzeniem

  • Oznaczenie katalogowe: AN 318
  • Rodzaj nitonakrętki: Przelotowa
  • Kształt korpusu: Cylindryczny
  • Powierzchnia korpusu: Radełkowana wzdłużnie
  • Rodzaj kołnierza: Stożkowy
  • Kąt kołnierza: 90°
  • Gwint wewnętrzny d: M5
  • Rodzaj gwintu: Metryczny ISO
  • Tolerancja gwintu: Do potwierdzenia
  • Średnica korpusu d1: 7 mm
  • Średnica kołnierza d2: 9,5 mm
  • Wysokość kołnierza k: 1,5 mm
  • Długość nominalna l: 13 mm (łącznie z kołnierzem)
  • Zakres zacisku g: 1,50–4,00 mm
  • Otwór montażowy wg karty: 7,1 mm
  • Materiał: Stal niestopowa (węglowa)
  • Powłoka: Ocynk galwaniczny biały
  • Oznaczenie powłoki: Do potwierdzenia
  • Grubość powłoki wg karty: Do potwierdzenia
  • Pasywacja wg karty: Cr3+
  • Norma powłoki: Do potwierdzenia
  • Tolerancje wymiarowe: Do potwierdzenia
  • Stan montażowy: Przed osadzeniem

Długość nominalna l = 13 mm jest mierzona łącznie z kołnierzem. Wysokość kołnierza k = 1,5 mm jest osobnym wymiarem.

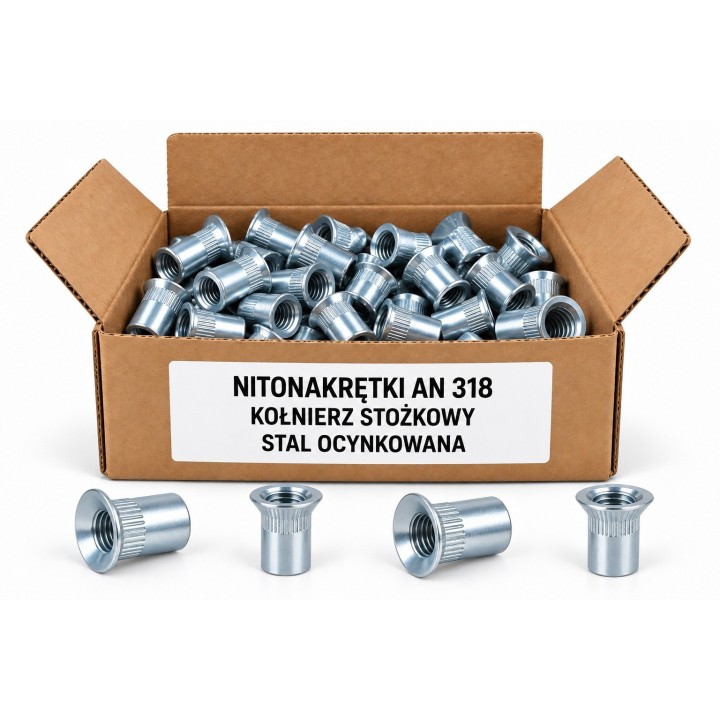

Nitonakrętki AN 318 — stal ocynkowana, opakowanie poglądowe

Materiał i wykonanie

Wymiary dotyczą właściwego materiału i wariantu rodziny AN 318. Materiał: Stal niestopowa (węglowa). Wykonanie ocynkowane na biało. Pasywacja Cr3+; oznaczenie powłoki, grubość i norma nie są potwierdzone. Tolerancja gwintu wymaga potwierdzenia. Pozostałych tolerancji ani niepodanej twardości, siły osadzania czy nośności nie przypisano. Dane katalogowe nie są świadectwem badania partii.

Dobór i montaż

Zakres zacisku g: 1,50–4,00 mm. Otwór montażowy według właściwej dokumentacji: 7,1 mm. Dobór elementu i parametrów osadzania należy sprawdzić na docelowym materiale. Przygotowanie miejsca pod kołnierz należy dobrać do geometrii 90° i docelowego materiału. Wykonanie przelotowe nie stanowi zamknięcia szczelnego.

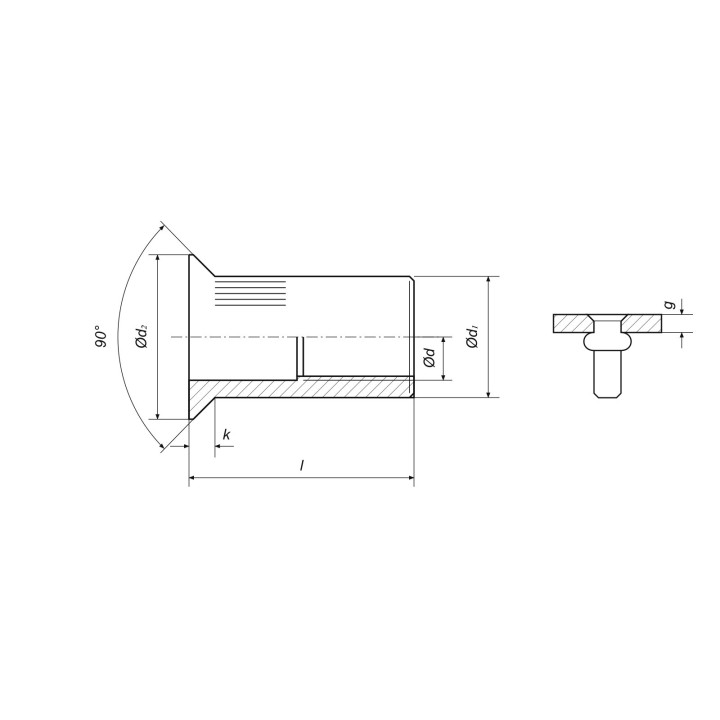

AN 318 — własny schemat wymiarowy d, d1, d2, k, l, g

Zakres dostawy i masa

Cena dotyczy opakowania 500 sztuk. Masa katalogowa całego właściwego opakowania wynosi 0,94 kg. Nie jest to własny pomiar NERON ani wyliczenie z zaokrąglonej masy jednej sztuki.

Fotografie są ilustracjami rodziny i opakowania poglądowego; nie dokumentują dokładnej liczby sztuk ani kartonu dostawy. Właściwy wariant i ilość określają parametry. Gwint i długość radełkowania na schemacie są umowne. Schemat nie jest dokumentacją produkcyjną.

Najczęstsze pytania

Ile sztuk obejmuje cena?

500 sztuk.

Jak mierzona jest długość?

Długość l wynosi 13 mm łącznie z kołnierzem.

Jaki kołnierz ma ten wariant?

Stożkowy 90°, średnica 9,5 mm i wysokość 1,5 mm.

Jaki otwór i zakres zacisku przewiduje dokumentacja?

Otwór 7,1 mm, zakres zacisku 1,50–4,00 mm. Dobór i osadzanie należy potwierdzić próbami.

  • Marka
  • Indeks
    NERON-AN318-OC-5907601335805
  • Waga
    0,94 kg
  • W magazynie
    100 Przedmioty
  • EAN13
    5907601335805

  • Jednostka sprzedaży
    opakowanie
  • Materiał
    Stal niestopowa (węglowa)
  • Rodzaj gwintu
    Metryczny ISO
  • Powłoka
    Ocynk galwaniczny biały
  • Ilość w opakowaniu
    500 szt.
  • Średnica kołnierza d2
    9,5 mm
  • Tolerancja gwintu
    Do potwierdzenia
  • Masa przypisana do oferty
    0,94 kg (katalogowa całej paczki)
  • Oznaczenie katalogowe
    AN 318
  • Rodzaj nitonakrętki
    Przelotowa
  • Kształt korpusu
    Cylindryczny
  • Powierzchnia korpusu
    Radełkowana wzdłużnie
  • Rodzaj kołnierza
    Stożkowy
  • Gwint wewnętrzny d
    M5
  • Średnica korpusu d1
    7 mm
  • Zakres zacisku g
    1,50–4,00 mm
  • Otwór montażowy wg karty
    7,1 mm
  • Tolerancje wymiarowe
    Do potwierdzenia
  • Stan montażowy
    Przed osadzeniem
  • Kąt kołnierza
    90°
  • Wysokość kołnierza k
    1,5 mm
  • Długość nominalna l
    13 mm (łącznie z kołnierzem)
  • Oznaczenie powłoki
    Do potwierdzenia
  • Grubość powłoki wg karty
    Do potwierdzenia
  • Pasywacja wg karty
    Cr3+
  • Norma powłoki
    Do potwierdzenia
