10x32 Kołki walcowe niehartowane DIN 7 / ~ISO 2338, stal m6, 50 szt.

10x32 Kołki walcowe niehartowane DIN 7 / ~ISO 2338, stal m6, 50 szt.

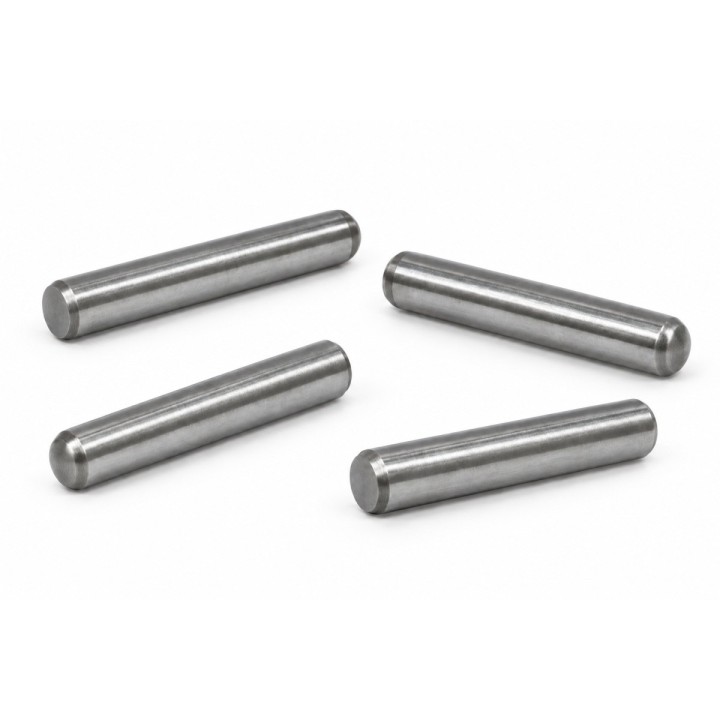

Kołki walcowe niehartowane służą do ustalania położenia, centrowania i łączenia części maszyn, przyrządów oraz oprzyrządowania. Pełny walcowy korpus ma pole tolerancji średnicy m6, a zaokrąglone zakończenia ułatwiają rozpoczęcie montażu.
Parametry techniczne
- Norma produktu: DIN 7.
- Oznaczenie odniesienia: ~ISO 2338 — odpowiednik przybliżony.
- Rozmiar nominalny: 10×32 mm.
- Średnica d: 10 mm, tolerancja m6.
- Długość l: 32 mm.
- Materiał: stal niehartowana.
- Wykończenie: bez powłoki.
- Zakończenia: zaokrąglone.
- Ilość w opakowaniu: 50 szt.

Montaż i zakres dostawy
Kołek należy osadzać osiowo w prawidłowo przygotowanym otworze. Dobór otworu, wymaganego pasowania i sposobu montażu powinien wynikać z dokumentacji konstrukcyjnej połączenia.

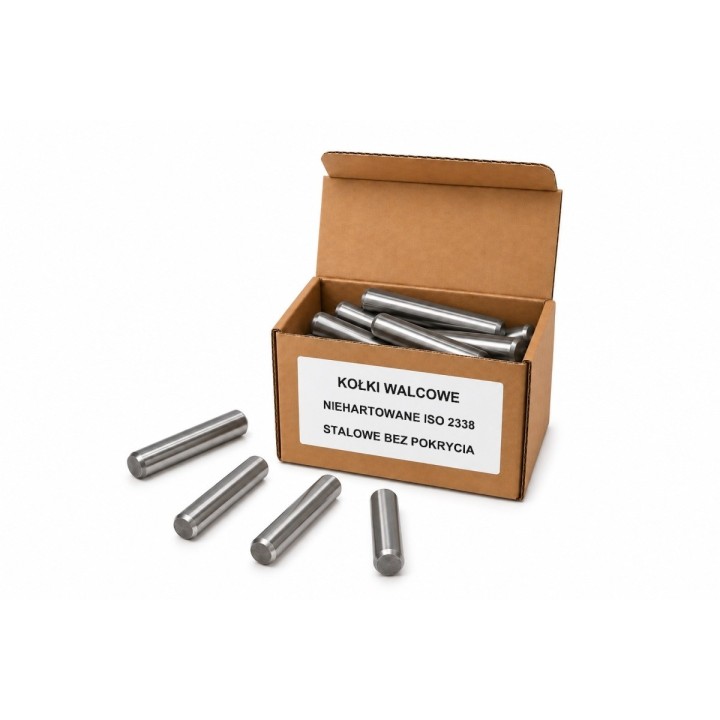

Jednostka sprzedaży: 1 całe opakowanie zawierające 50 sztuk. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 50 sztuk: 1,08 kg. Jest to masa katalogowa tej paczki; nie jest wynikiem ważenia w NERON ani mnożenia zaokrąglonej masy pojedynczej sztuki.

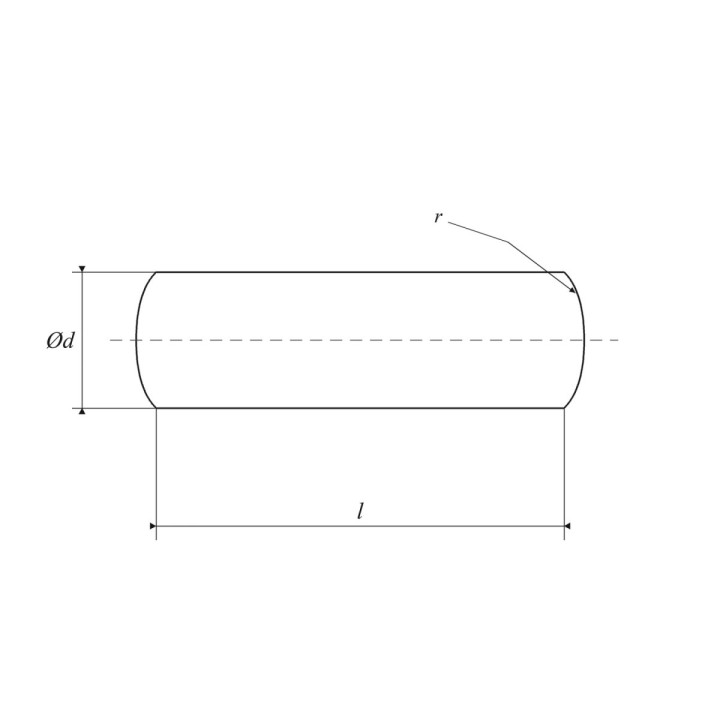

Grafiki przedstawiają konstrukcję rodziny kołków walcowych niehartowanych. Rozmiar, tolerancję i ilość tej oferty określają parametry powyżej. Rysunek ma charakter poglądowy; symbol r oznacza promień zakończenia, bez określania jego wartości liczbowej.
-
NormaDIN 7 (~ISO 2338)
-
Jednostka sprzedażyopakowanie
-
MateriałStal niehartowana
-
Średnica nominalna10 mm
-
Długość32 mm
-
PokrycieBez powłoki
-
Tolerancja średnicym6
-
Ilość w opakowaniu50 szt.
-
Masa opakowania1,08 kg
-
ZakończeniaZaokrąglone
