12x70 Kołki walcowe hartowane DIN 6325, stal szlifowana m6, 10 szt.

12x70 Kołki walcowe hartowane DIN 6325, stal szlifowana m6, 10 szt.

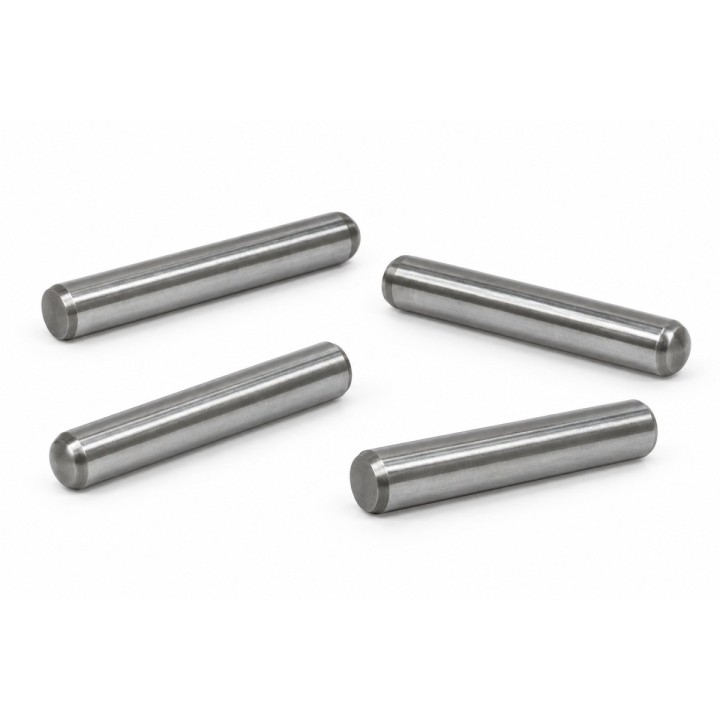

Hartowane i szlifowane kołki walcowe służą do dokładnego ustalania i pozycjonowania współpracujących części maszyn, przyrządów oraz oprzyrządowania. Pełny walcowy korpus ma tolerancję średnicy m6.
Parametry techniczne
- Norma: DIN 6325; oznaczenia odniesienia ISO 8734 i PN 85021.
- Rozmiar nominalny: 12×70 mm.
- Średnica d: 12 mm, tolerancja m6.
- Długość l: 70 mm.
- Wymiar końca l2: 2,5 mm.
- Wymiar końca z1: 1,8 mm.
- Wymiar końca z2: 1,3 mm.
- Materiał: stal hartowana, twardość 60 ±2 HRC.
- Powierzchnia walcowa: szlifowana, bez powłoki.
- Ilość w opakowaniu: 10 szt.

Montaż i zakres dostawy
Kołki stosuje się w odpowiednio przygotowanych otworach współpracujących części. Tolerancję otworu, wymagane pasowanie i sposób osadzenia należy dobrać do konstrukcji oraz warunków pracy połączenia.

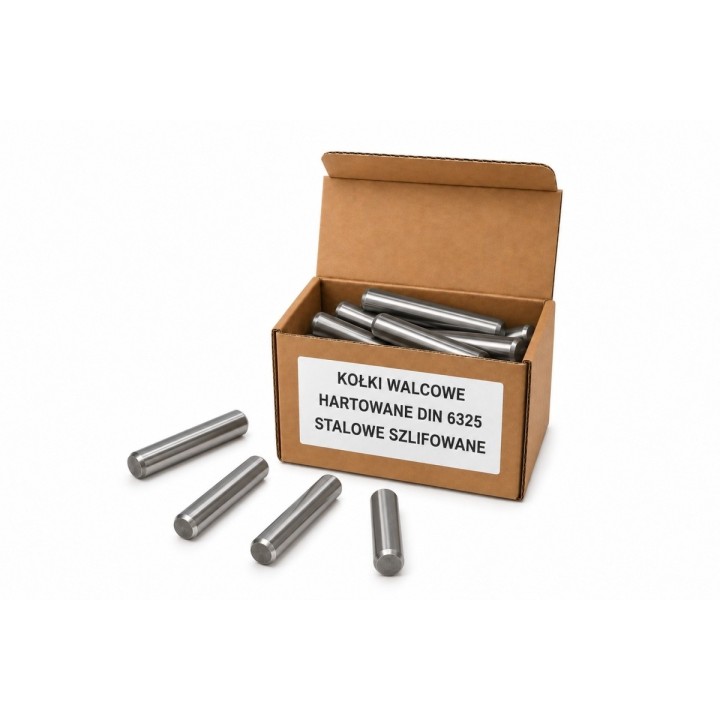

Jednostka sprzedaży: 1 całe opakowanie zawierające 10 sztuk. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 10 sztuk: 0,60 kg. Jest to masa katalogowa tej paczki; nie jest wynikiem ważenia w NERON ani mnożenia zaokrąglonej masy pojedynczej sztuki.

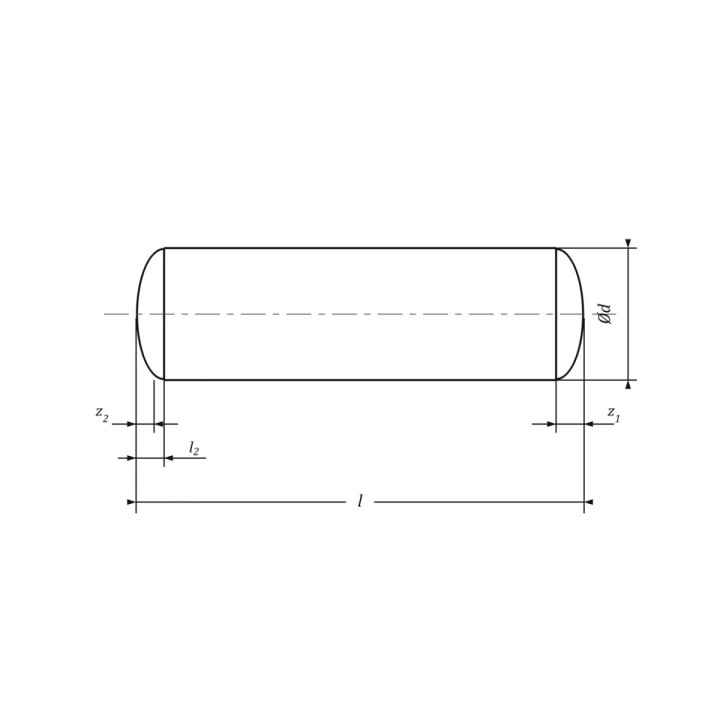

Grafiki przedstawiają konstrukcję rodziny kołków walcowych hartowanych. Rozmiar, tolerancję i ilość tej oferty określają parametry powyżej. Rysunek ma charakter poglądowy.
-
NormaDIN 6325 (ISO 8734)
-
Jednostka sprzedażyopakowanie
-
MateriałStal hartowana i szlifowana
-
Średnica nominalna12 mm
-
Długość70 mm
-
PokrycieBez powłoki
-
Tolerancja średnicym6
-
Ilość w opakowaniu10 szt.
-
Masa opakowania0,60 kg
-
Twardość60 ±2 HRC
-
Wymiar l22,5 mm
-
Wymiar z11,8 mm
-
Wymiar z21,3 mm
