5x40 Kołki sprężyste rozcięte ISO 8752/DIN 1481, stal czarna, 500 szt.

5x40 Kołki sprężyste rozcięte ISO 8752/DIN 1481, stal czarna, 500 szt.

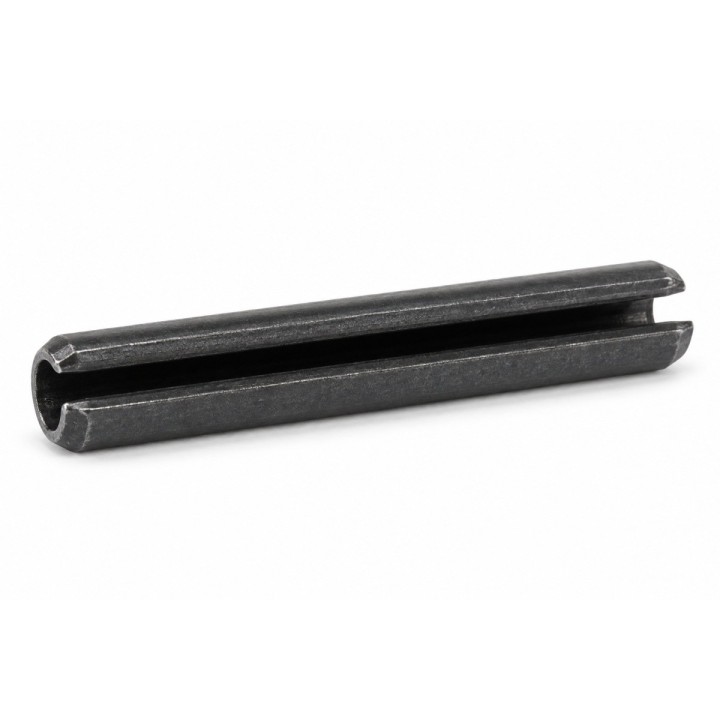

Kołki sprężyste rozcięte w wykonaniu ciężkim służą do ustalania, łączenia i zabezpieczania części maszyn. Sprężysta ścianka dopasowuje się do otworu podczas montażu, a podłużna szczelina umożliwia zmniejszenie średnicy.
Parametry techniczne
- Norma: ISO 8752, dawniej DIN 1481.
- Rozmiar nominalny: 5×40 mm.
- Średnica nominalna d1: 5 mm.
- Długość l: 40 mm.
- Średnica zewnętrzna przed montażem: 5,4–5,6 mm.
- Pomocnicza średnica wewnętrzna d2: około 3,4 mm.
- Grubość ścianki s: 1 mm.
- Sfazowanie a: 0,9–1,1 mm.
- Materiał: hartowana stal sprężynowa.
- Wykończenie: bez powłoki, powierzchnia czarna.
- Ilość w opakowaniu: 500 szt.

Montaż i zakres dostawy
Zalecany otwór montażowy ma nominalną średnicę 5 mm i klasę dokładności H12. Szczelina kołka po zamontowaniu w najmniejszym dopuszczalnym otworze nie powinna zamknąć się całkowicie. Kołek należy wprowadzać osiowo; pasowanie i sposób montażu trzeba dobrać do materiału oraz obciążeń połączenia.

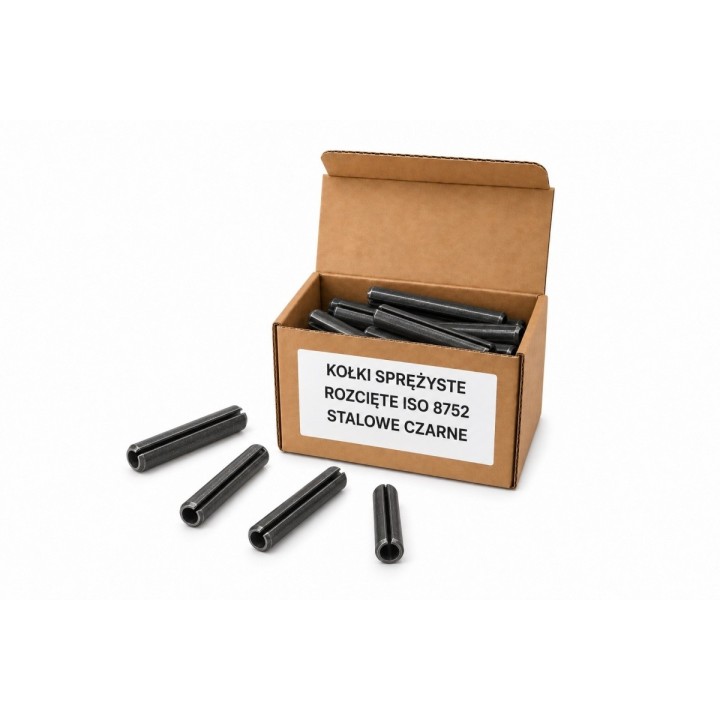

Jednostka sprzedaży: 1 całe opakowanie zawierające 500 sztuk. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 500 sztuk: 1,77 kg. Jest to masa katalogowa tej paczki; nie jest wynikiem ważenia w NERON ani mnożenia zaokrąglonej masy pojedynczej sztuki.

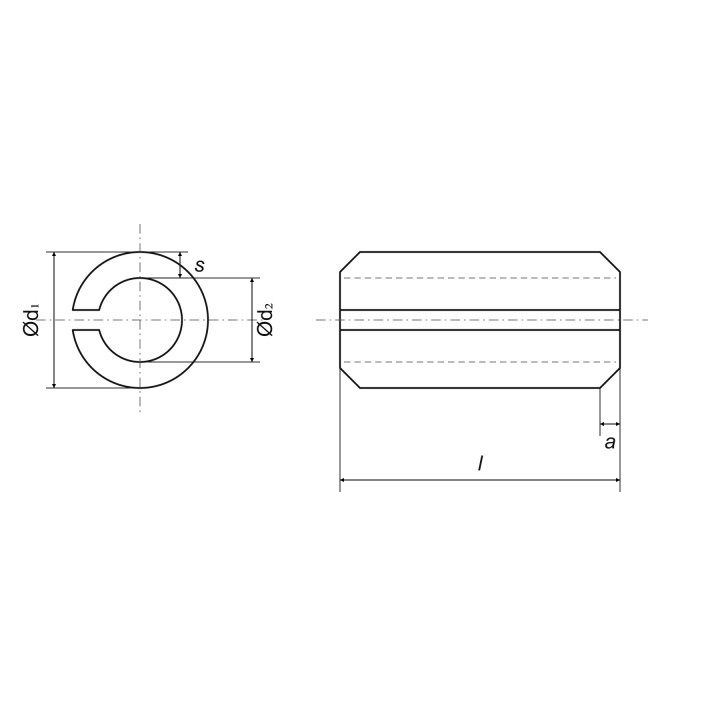

Grafiki przedstawiają konstrukcję rodziny kołków. Rozmiar i ilość tej oferty określają parametry powyżej. Rysunek ma charakter poglądowy.
-
NormaISO 8752 (DIN 1481)
-
Jednostka sprzedażyopakowanie
-
MateriałHartowana stal sprężynowa
-
Grubość ścianki1 mm
-
Średnica nominalna5 mm
-
Długość40 mm
-
PokrycieBez powłoki
-
Ilość w opakowaniu500 szt.
-
Masa opakowania1,77 kg
-
Średnica przed montażem5,4–5,6 mm
-
Średnica wewnętrznaokoło 3,4 mm
-
Sfazowanie0,9–1,1 mm
