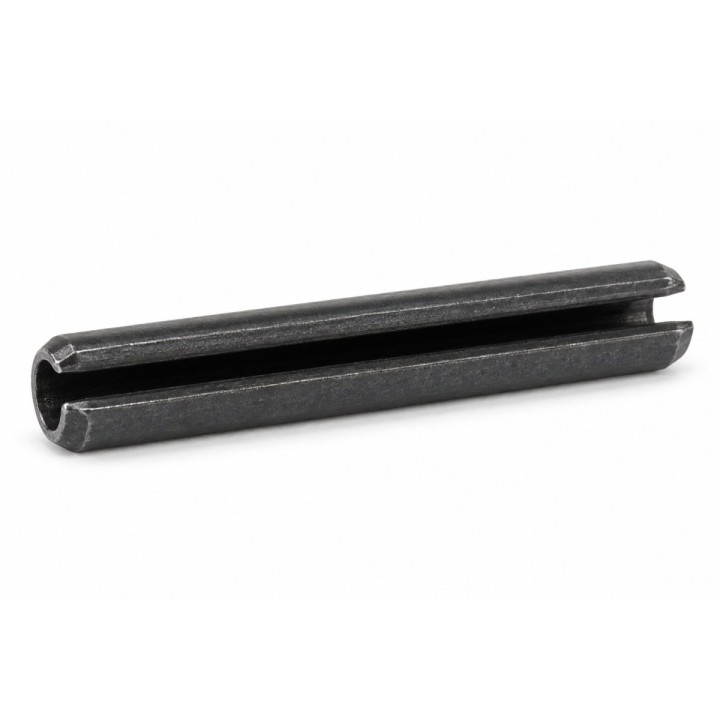

10x40 Kołki sprężyste rozcięte ISO 8752/DIN 1481, stal czarna, 200 szt.

10x40 Kołki sprężyste rozcięte ISO 8752/DIN 1481, stal czarna, 200 szt.
Kołki sprężyste rozcięte w wykonaniu ciężkim służą do ustalania, łączenia i zabezpieczania części maszyn. Sprężysta ścianka dopasowuje się do otworu podczas montażu, a podłużna szczelina umożliwia zmniejszenie średnicy.
Parametry techniczne
- Norma: ISO 8752, dawniej DIN 1481.
- Rozmiar nominalny: 10×40 mm.
- Średnica nominalna d1: 10 mm.
- Długość l: 40 mm.
- Średnica zewnętrzna przed montażem: 10,5–10,8 mm.
- Pomocnicza średnica wewnętrzna d2: około 6,5 mm.
- Grubość ścianki s: 2 mm.
- Sfazowanie a: 2–2,4 mm.
- Materiał: hartowana stal sprężynowa.
- Wykończenie: bez powłoki, powierzchnia czarna.
- Ilość w opakowaniu: 200 szt.
Dla średnic od 10 mm dopuszczalne jest wykonanie ze sfazowaniem tylko jednego końca. Rysunek przedstawia konstrukcję rodziny, a nie gwarantowany wariant zakończenia każdej sztuki.

Montaż i zakres dostawy
Zalecany otwór montażowy ma nominalną średnicę 10 mm i klasę dokładności H12. Szczelina kołka po zamontowaniu w najmniejszym dopuszczalnym otworze nie powinna zamknąć się całkowicie. Kołek należy wprowadzać osiowo; pasowanie i sposób montażu trzeba dobrać do materiału oraz obciążeń połączenia.

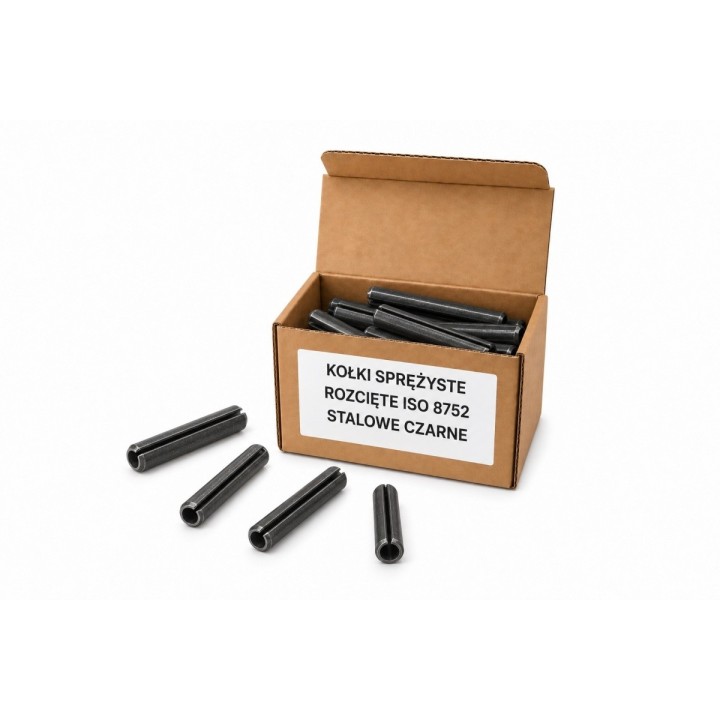

Jednostka sprzedaży: 1 całe opakowanie zawierające 200 sztuk. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 200 sztuk: 2,72 kg. Jest to masa katalogowa tej paczki; nie jest wynikiem ważenia w NERON ani mnożenia zaokrąglonej masy pojedynczej sztuki.

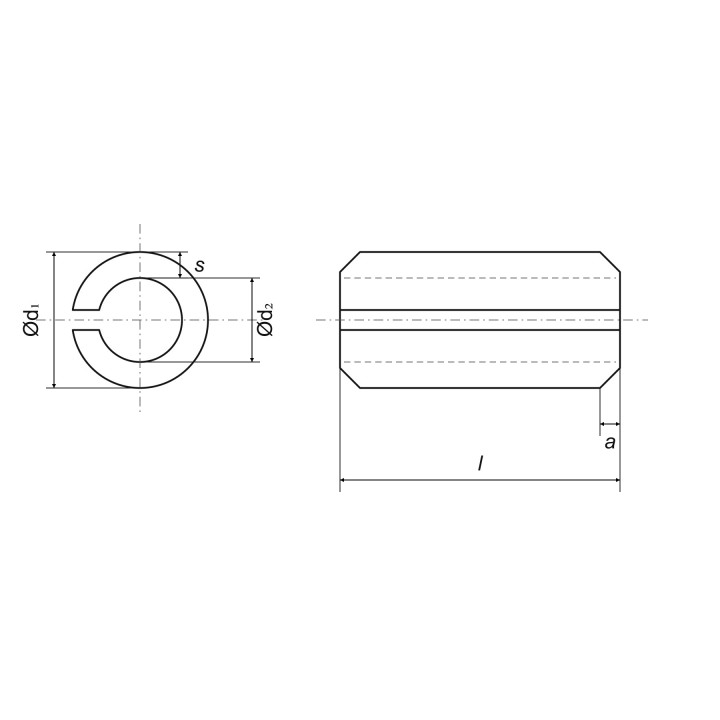

Grafiki przedstawiają konstrukcję rodziny kołków. Rozmiar i ilość tej oferty określają parametry powyżej. Rysunek ma charakter poglądowy.
-
NormaISO 8752 (DIN 1481)
-
Jednostka sprzedażyopakowanie
-
MateriałHartowana stal sprężynowa
-
Grubość ścianki2 mm
-
Średnica nominalna10 mm
-
Długość40 mm
-
PokrycieBez powłoki
-
Ilość w opakowaniu200 szt.
-
Masa opakowania2,72 kg
-
Średnica przed montażem10,5–10,8 mm
-
Średnica wewnętrznaokoło 6,5 mm
-
Sfazowanie2–2,4 mm
