40 mm Obejma do rur AN 116, M8, ocynk, 25 szt.

Obejma do rur AN 116 — 40 mm
Stalowa obejma składa się z jarzma U z gwintem M8 na obu końcach, profilowanego siodełka i dwóch nakrętek sześciokątnych M8. Przeznaczona jest do mocowania rur do odpowiednio dobranej konstrukcji. Dobór wymaga sprawdzenia średnicy rury, otworów i warunków połączenia.
Sprzedaż: 1 pełne opakowanie = 25 sztuk. Cena za całą paczkę.

Parametry właściwego wariantu
- Nominalna średnica rury: 40 mm.
- Gwint jarzma: M8, metryczny.
- Materiał: stal niestopowa (węglowa).
- Powłoka: ocynk galwaniczny.
- Promień R: 20 mm.
- Wymiar c minimalny: 67 mm.
- Wymiar l minimalny: 69 mm.
Podane wartości c i l są wymiarami minimalnymi, a średnica jest oznaczeniem nominalnym. Nie są pomiarem konkretnej dostawy ani gwarancją dokładnego pasowania.

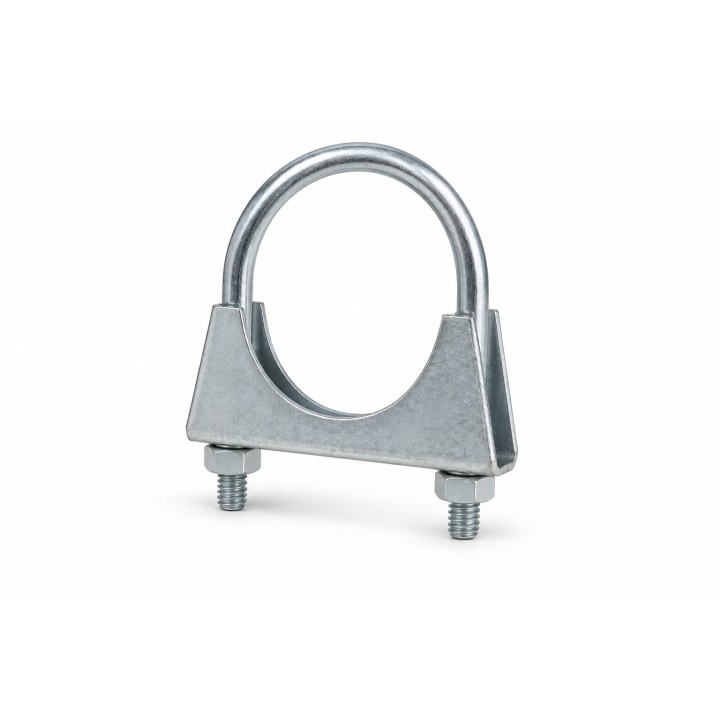

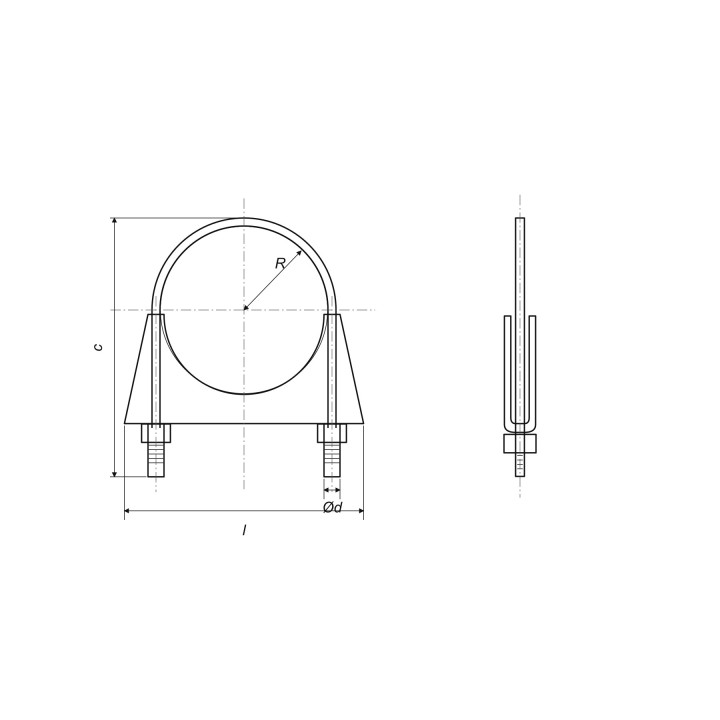

Własny schemat jest poglądowy i nie stanowi dokumentacji produkcyjnej ani potwierdzenia tolerancji. Fotografie pokazują reprezentatywną konstrukcję rodziny; właściwe wymiary tej oferty podano w parametrach.
Zakres dostawy
25 kompletnych obejm AN 116; każda obejma obejmuje jarzmo, siodełko i dwie nakrętki M8. Rura, wspornik i dodatkowe elementy mocujące nie są dołączone.

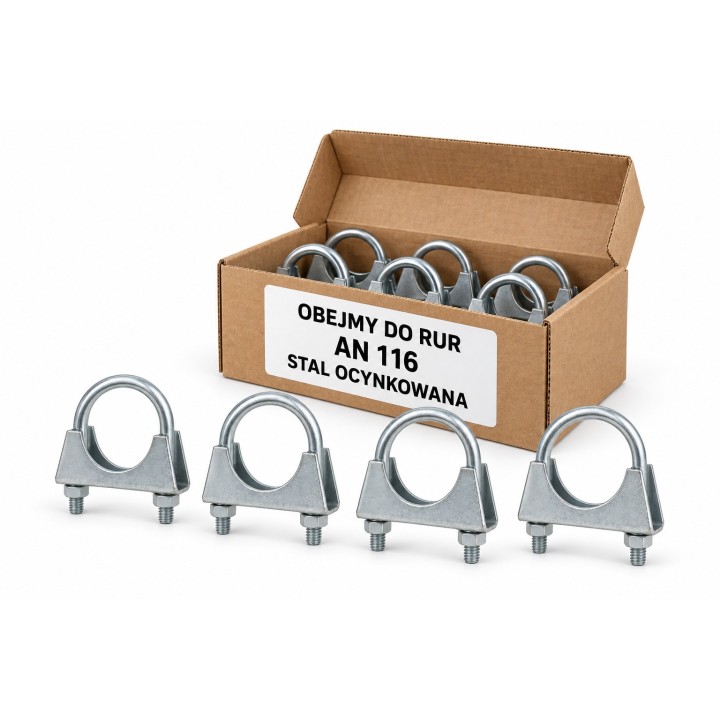

Kartonik ilustruje przykładowe ułożenie i nie określa sprzedawanej ilości.
Masa orientacyjna
Masa orientacyjna sprzedawanej ilości: 2480 g (2,48 kg). Podstawa: katalogowa masa właściwej paczki 2,48 kg / 25 sztuk × 25 sztuk, z zaokrągleniem do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.
Jednostka sprzedaży: 1 całe opakowanie zawierające 25 sztuk. Cena za całe opakowanie.
-
StanNowy
-
NormaAN 116
-
Jednostka sprzedażyopakowanie
-
Liczba sztuk w opakowaniu25
-
MateriałStal niestopowa (węglowa)
-
RodzajObejma do rur z jarzmem i siodełkiem
-
Obróbka powierzchniOcynk galwaniczny
-
Średnica gwintu [M]M8
-
Średnica nominalna [mm]40
-
Masa orientacyjna [g]2480
-
Wymiar R [mm]20
-
Wymiar c minimalny [mm]67
-
Wymiar l minimalny [mm]69
-
Zakres dostawyJarzmo, siodełko, 2 nakrętki M8
