Koło modułowe M1 Z100 bez piasty, zęby proste hartowane — Hubber

Koło modułowe M1 Z100 bez piasty — Hubber

Tarcza zębata Hubber M1 Z100 ze stali węglowej, z prostymi hartowanymi zębami. Konstrukcja bez wystającej piasty, moduł 1 i liczba zębów 100. Produkt do przekładni zębatych oraz układów z odpowiednio dobraną listwą zębatą; nie jest kołem łańcuchowym.

Parametry i wymiary

Własna karta źródłowa dodatkowo podaje szerokość całkowitą A = 15 mm. W tym wariancie podane A i B mają tę samą wartość; nie przenosimy tej równości na inne produkty.

Dobór tarczy bez piasty

Porównaj moduł, liczbę zębów, otwór d, średnicę zewnętrzną De i szerokość uzębienia B. Średnica podziałowa Dp określa nominalny walec podziałowy. Wymagany sposób osadzenia na wale trzeba potwierdzić dla konkretnej maszyny; nie deklarujemy niepodanego rowka wpustowego, mocowania ani tolerancji otworu. Sam moduł nie potwierdza pełnej zamienności — sprawdź także kąt przyporu, dokładność i warunki pracy. Źródło nie podaje gatunku stali, liczbowej twardości, klasy dokładności i tych tolerancji.

Najczęstsze pytania

Co oznacza M1 Z100?
M1 oznacza moduł 1, a Z100 liczbę 100 zębów.

Czym tarcza różni się od koła z piastą?
Tarcza nie ma wystającej piasty. Nie zamieniać obu wykonań wyłącznie na podstawie modułu i liczby zębów; różnią się konstrukcją i warunkami montażu.

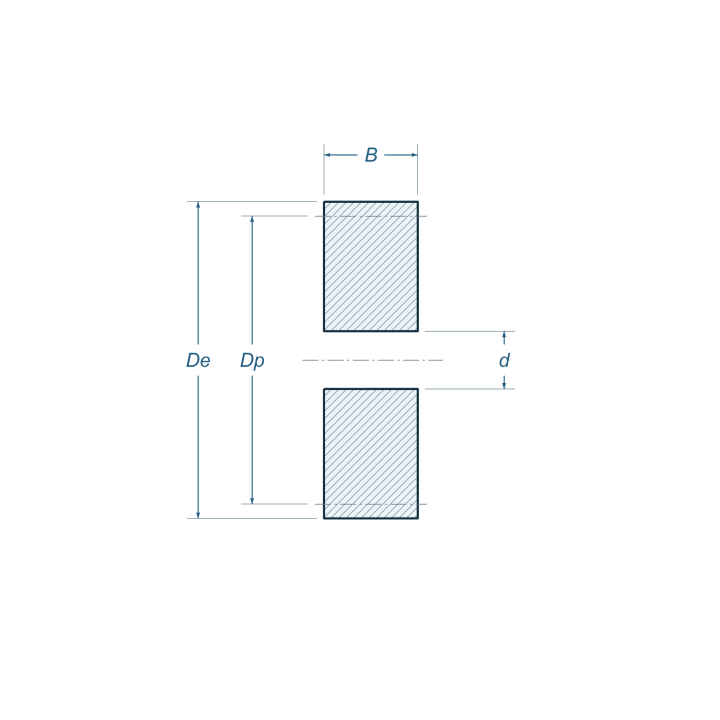

Jak czytać schemat?
d — średnica otworu, Dp — średnica podziałowa, De — średnica zewnętrzna, B — szerokość uzębienia. Wymiary tego wariantu są w tabeli; rysunek pokazuje tylko miejsca pomiaru. Nie zawiera średnicy D piasty, ponieważ ten produkt nie ma piasty.

Czy zęby są hartowane?
Tak, tytuł własnej karty dostawcy potwierdza hartowane zęby. Nie określa jednak liczbowej twardości ani technologii obróbki cieplnej.

Jaka jest minimalna ilość i czas realizacji?
Minimum 1 sztuka, realizacja do 48 godzin. Nie jest to gwarancja doręczenia przez przewoźnika.

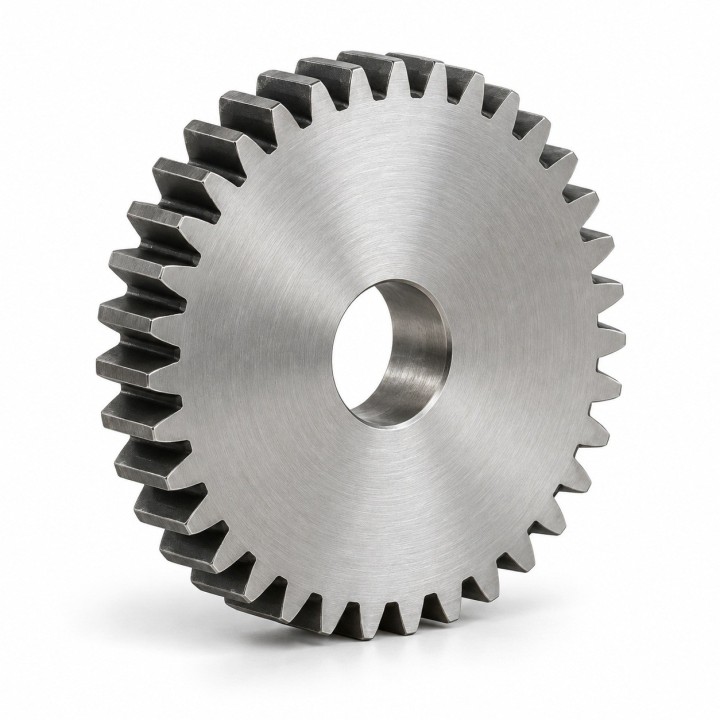

Grafika główna jest autorską, fotorealistyczną wizualizacją wspólnej konstrukcji tarcz, nie fotografią konkretnej dostarczanej sztuki. Pokazana liczba zębów i proporcje nie zastępują parametrów oferty. Schemat jest poglądowy, nie dokumentacją produkcyjną. Nie kopiowano zdjęć dostawcy.
