Koło modułowe M1 Z25 z piastą, zęby proste

Koło modułowe M1 Z25 z piastą

Stalowe koło zębate walcowe M1 Z25 z piastą i prostymi zębami. Moduł 1, liczba zębów 25. Element do przekładni zębatych i układów współpracujących z odpowiednio dobraną listwą zębatą.

Parametry i wymiary

Karta źródłowa nie określa hartowania ani liczbowej twardości. Nie deklarujemy tego wariantu jako hartowanego ani nie dopisujemy parametru HRC.

Dobór i zastosowanie

Porównaj moduł, liczbę zębów, otwór, szerokość uzębienia i dostępną przestrzeń montażową. Szerokość całkowita A obejmuje piastę i nie jest tym samym co szerokość uzębienia B. Sam moduł nie potwierdza pełnej zamienności; sprawdź także kąt przyporu, dokładność, tolerancje oraz wymagany sposób osadzenia na wale. Źródło nie podaje tych parametrów. Nie deklarujemy niepotwierdzonego rowka wpustowego ani dodatkowych mocowań.

Najczęstsze pytania

Co oznacza M1 Z25?
M1 oznacza moduł 1, a Z25 liczbę 25 zębów.

Czy to koło łańcuchowe?
Nie. Koło modułowe walcowe służy do przekładni zębatych, a nie do współpracy z łańcuchem.

Jak odczytać rysunek?
d to otwór, D to średnica piasty, Dp to średnica podziałowa, De to średnica zewnętrzna, A to szerokość całkowita, B to szerokość uzębienia. Rysunek wspólny dla grupy pokazuje miejsca pomiaru; potwierdzone wartości są w tabeli. Nie oznacza, że źródło podało wszystkie wymiary.

Jaka jest minimalna ilość i czas realizacji?
Minimum 1 sztuka, realizacja do 48 godzin. Nie jest to gwarancja doręczenia przez przewoźnika.

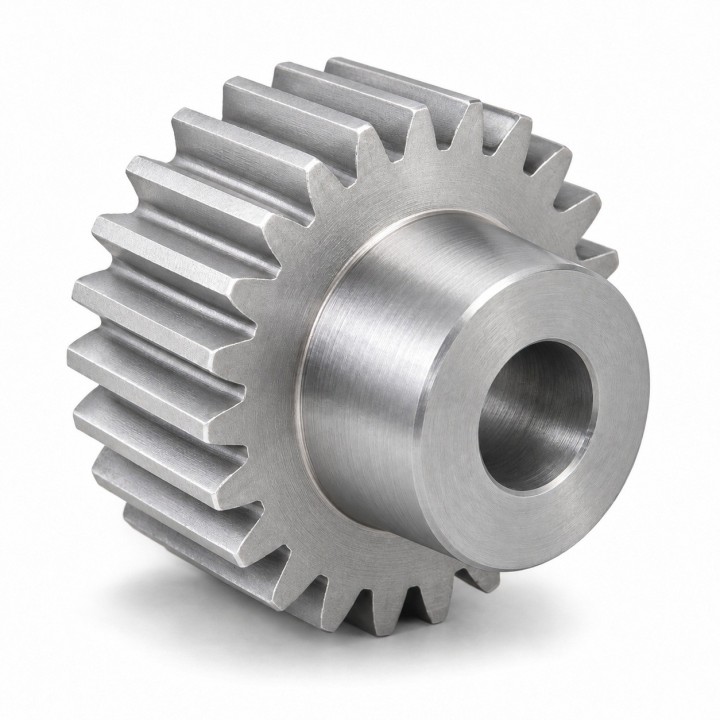

Grafika główna to autorska, fotorealistyczna wizualizacja grupy produktów, nie fotografia konkretnej dostarczanej sztuki. Rysunek jest poglądowym schematem oznaczeń, nie dokumentacją produkcyjną. Barwa wizualizacji nie jest potwierdzeniem technologii obróbki.
