6/12-5,3 mm Obejma EPDM DIN 3016 D1 W1, ocynk, 1 szt.

Obejma z osłoną EPDM — 6/12-5,3 mm
Obejma z taśmy stalowej tworzy pętlę obejmującą rurę, przewód lub wąż. Osłona EPDM oddziela mocowany element od stalowej taśmy. Dwa ucha służą do przykręcenia obejmy do odpowiednio dobranego wspornika. Sprawdź średnicę mocowanego elementu i dopuszczalne warunki pracy materiałów.
Sprzedaż: 1 sztuka. Cena za jedną sztukę.

Parametry właściwego wariantu
- Typ: DIN 3016, forma D1, wersja W1.
- Materiał taśmy: stal niestopowa (węglowa), ocynk galwaniczny.
- Osłona: EPDM.
- Nominalna średnica d₁: 6 mm.
- Szerokość stalowej taśmy b: 12 mm.
- Szerokość osłony b₁: 15 mm.
- Średnica otworu dₙ: 5,3 mm.
- Grubość stalowej taśmy s: 0,6 mm.

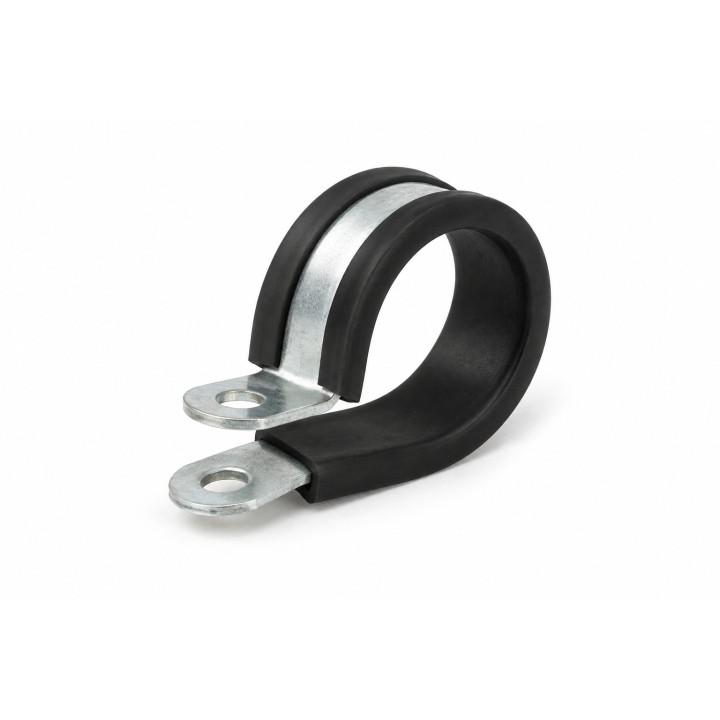

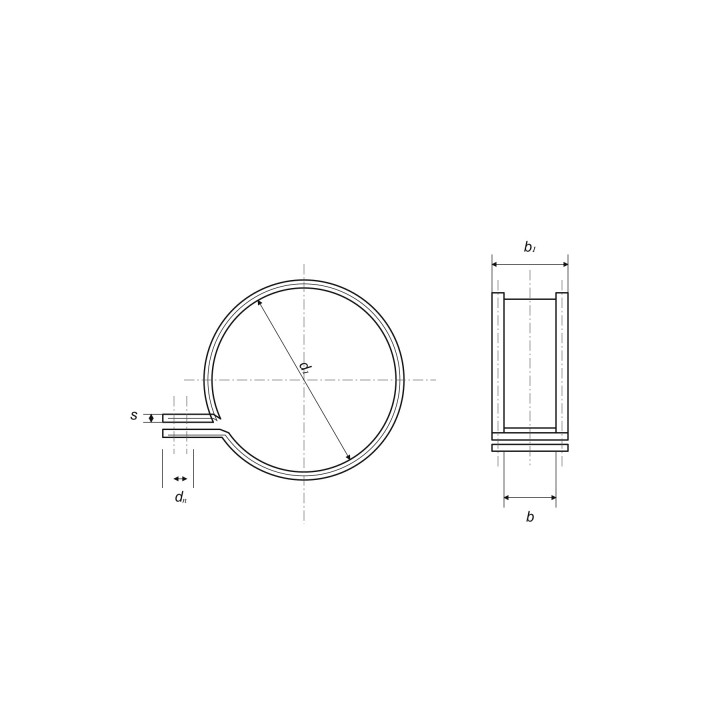

Własny schemat jest poglądowy i nie stanowi dokumentacji produkcyjnej ani potwierdzenia tolerancji. Fotografie pokazują reprezentatywną konstrukcję rodziny; właściwe wymiary tej oferty podano w parametrach.
Zakres dostawy
Jedna obejma z osłoną EPDM. Śruba, nakrętka, podkładki, rura i wspornik nie są dołączone.

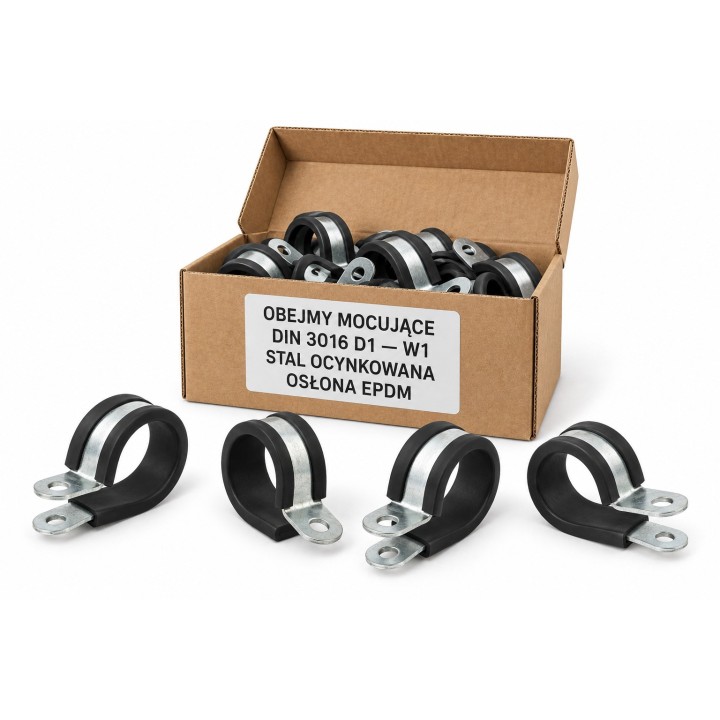

Kartonik ilustruje przykładowe ułożenie i nie określa sprzedawanej ilości.
Masa orientacyjna
Dotychczasowe pole masy zachowano bez nowych wyliczeń. Brak potwierdzenia masy właściwej paczki w aktualnym katalogu; tej wartości nie przedstawiamy jako aktualnie zweryfikowanej masy.
-
StanNowy
-
NormaDIN 3016 D1
-
Jednostka sprzedażysztuka
-
Liczba sztuk w opakowaniu1
-
MateriałStal niestopowa (węglowa)
-
RodzajObejma mocująca z osłoną EPDM
-
Obróbka powierzchniOcynk galwaniczny
-
Średnica nominalna [mm]6
-
Wymiar s [mm]0,6
-
Wymiar B [mm]12
-
Zakres dostawyObejma bez śruby i nakrętki
-
Wymiar d1 [mm]6
-
Wymiar b1 [mm]15
-
Wymiar dn [mm]5,3
-
Wersja materiałowaW1
-
OsłonaEPDM
-
Potwierdzenie masyDotychczasowa masa zachowana; brak aktualnego źródła
