M4 Nakrętka wciskana okrągła, stal ocynkowana, 2,0–2,2 mm, 250 szt.

Okrągła nakrętka wciskana M4 do blachy 2,0–2,2 mm

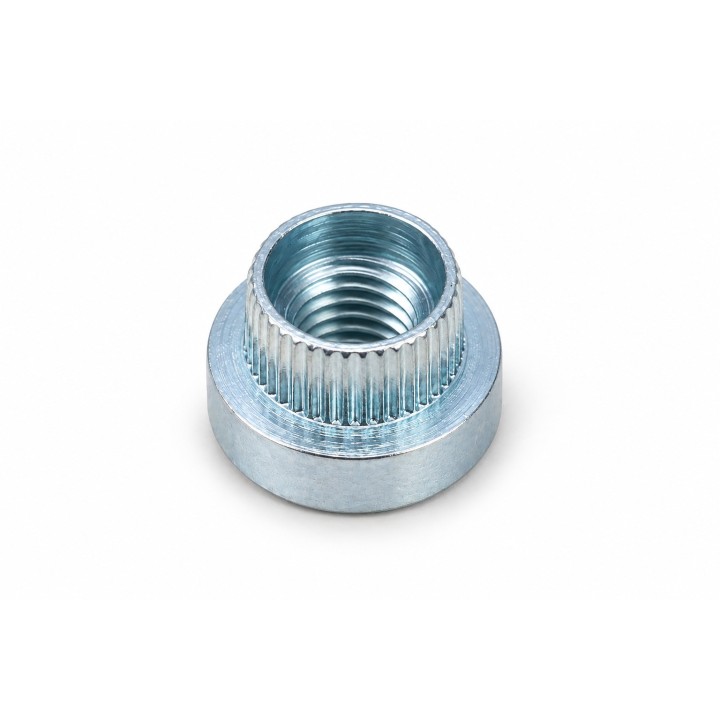

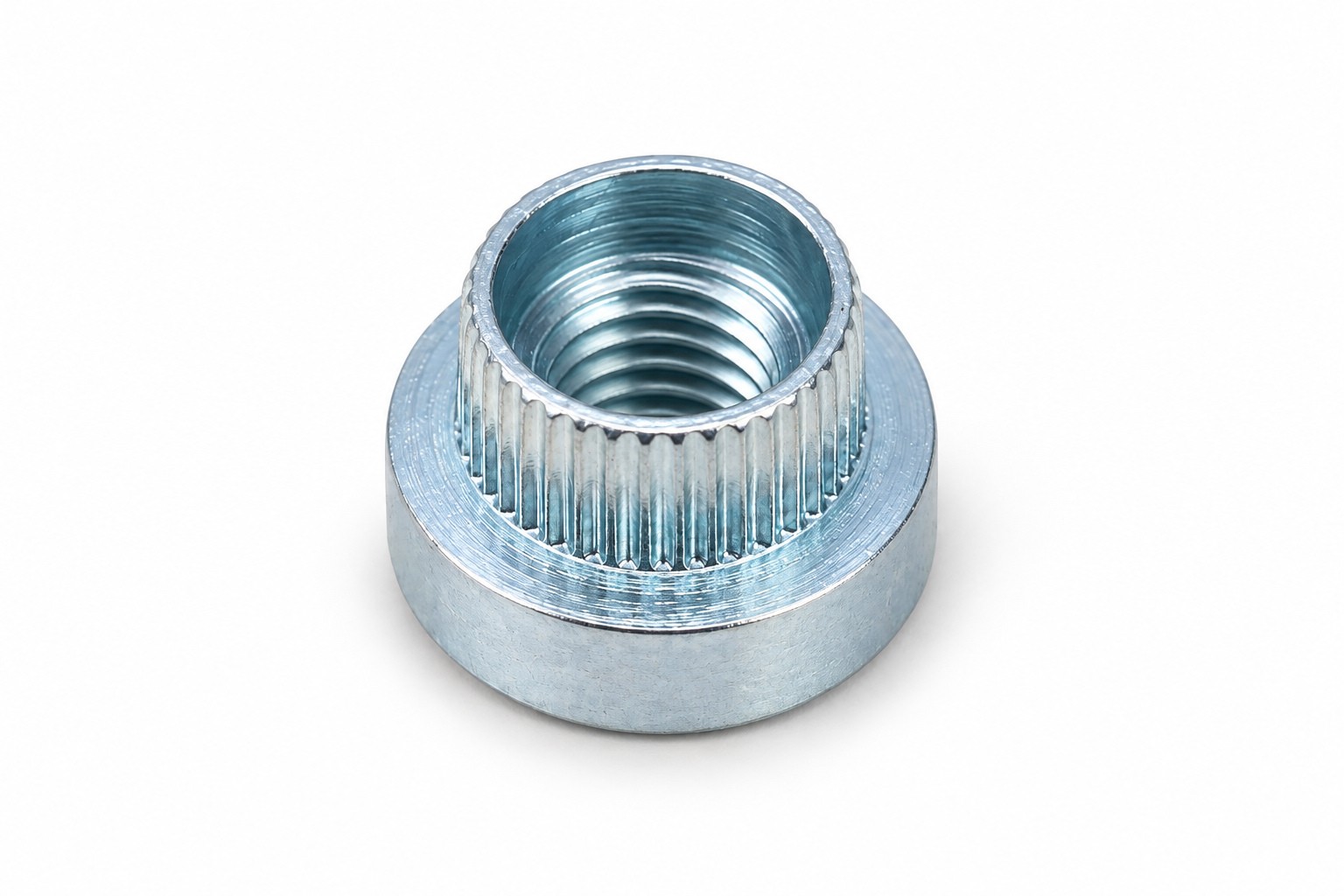

Stalowy element gwintowany do osadzania w odpowiednio przygotowanym otworze blachy. Konstrukcja ma okrągły kołnierz i węższą szyjkę z podłużnym radełkowaniem. Gwint wewnętrzny umożliwia zastosowanie śruby metrycznej M4. Dobór wymaga zgodności gwintu, zakresu grubości materiału i średnicy otworu; sposób osadzania oraz narzędzia należy dobrać do konkretnego połączenia.
Parametry właściwego wariantu
- Gwint d₁: M4, metryczny, prawy.
- Materiał: stal.
- Powłoka: ocynk galwaniczny.
- Zakres grubości blachy: 2,0–2,2 mm.
- Średnica otworu montażowego: Ø6,95 mm.
- Średnica radełkowanej szyjki d₂: 6,9 mm.
- Średnica kołnierza d₃: 9,5 mm.
- Wymiar m według schematu: 3,8 mm.
- Skok gwintu P: 0,7 mm.
- Jednostka sprzedaży: 1 pełne opakowanie = 250 sztuk.

Zakres dostawy

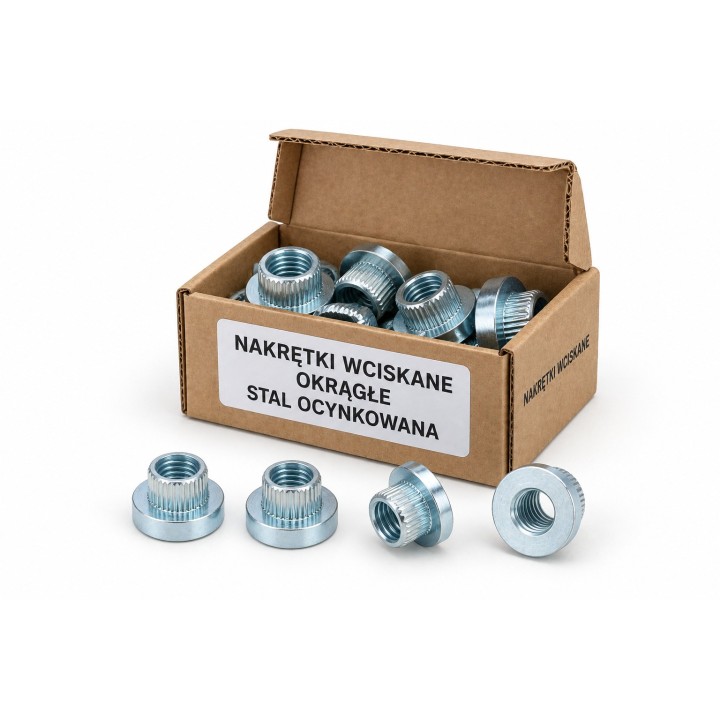

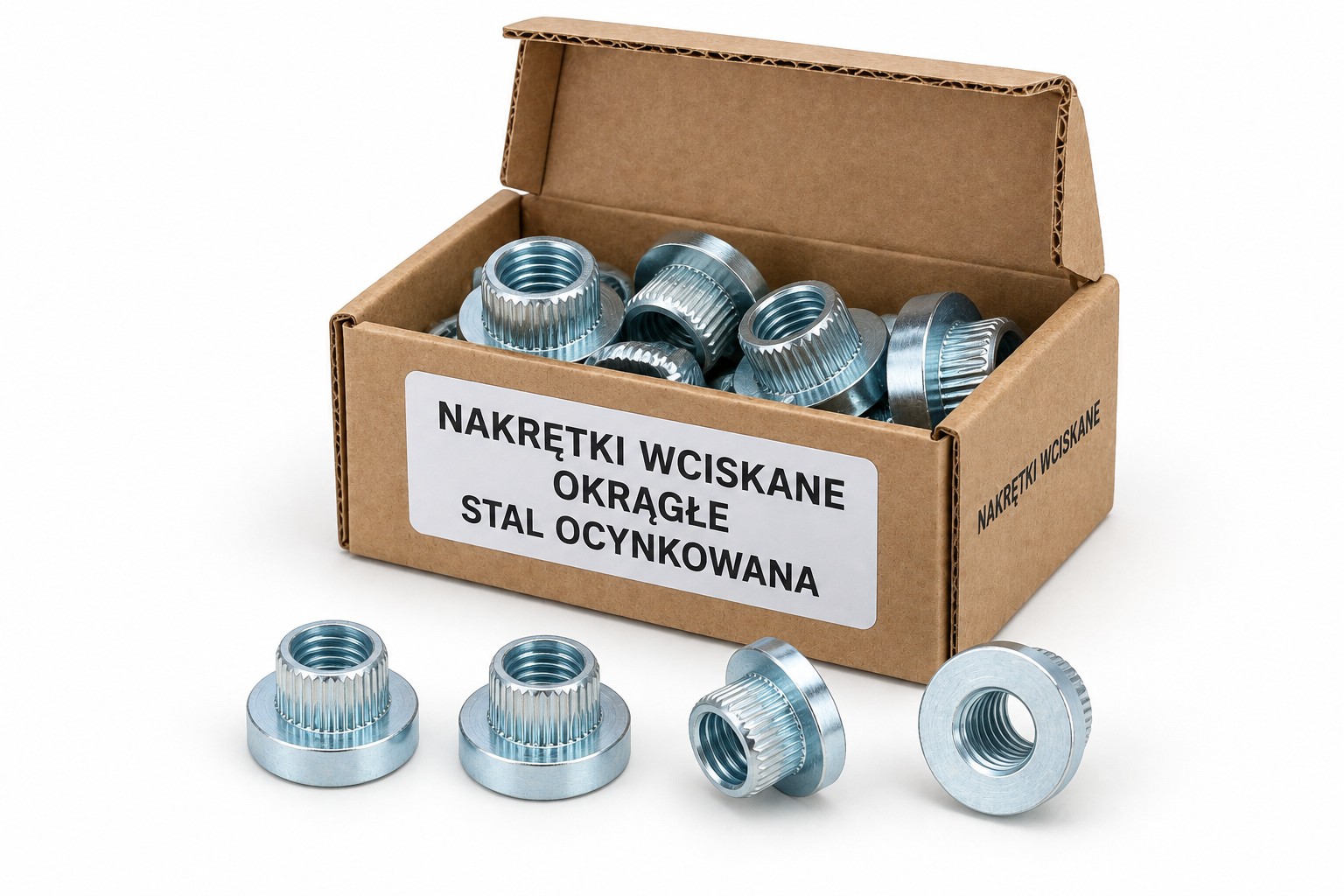

Opakowanie zawiera 250 nakrętek wskazanego wariantu. Cena dotyczy całej paczki. Ilustracja kartonika pokazuje przykładowe ułożenie i nie określa sprzedawanej ilości.
Schemat wymiarowy

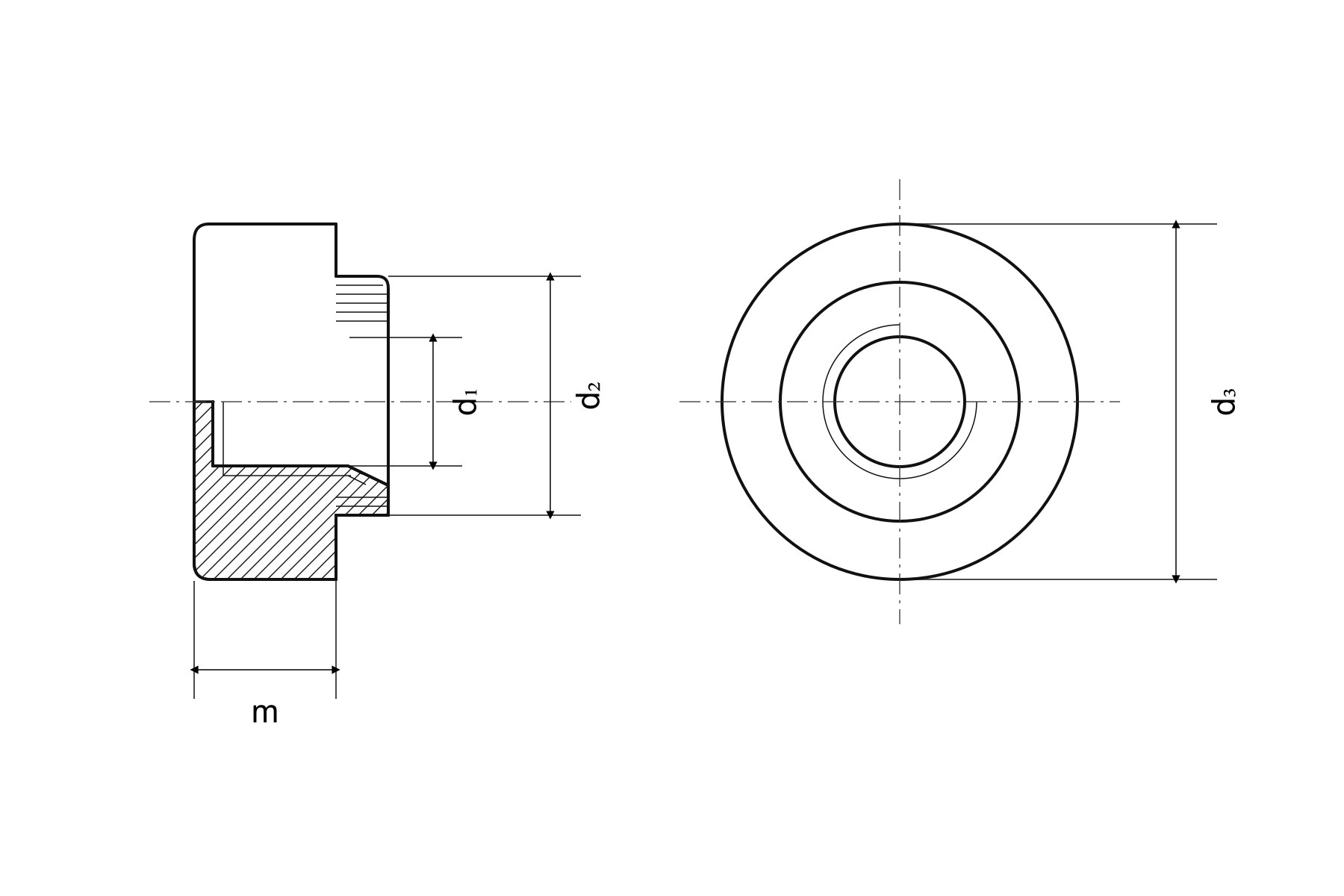

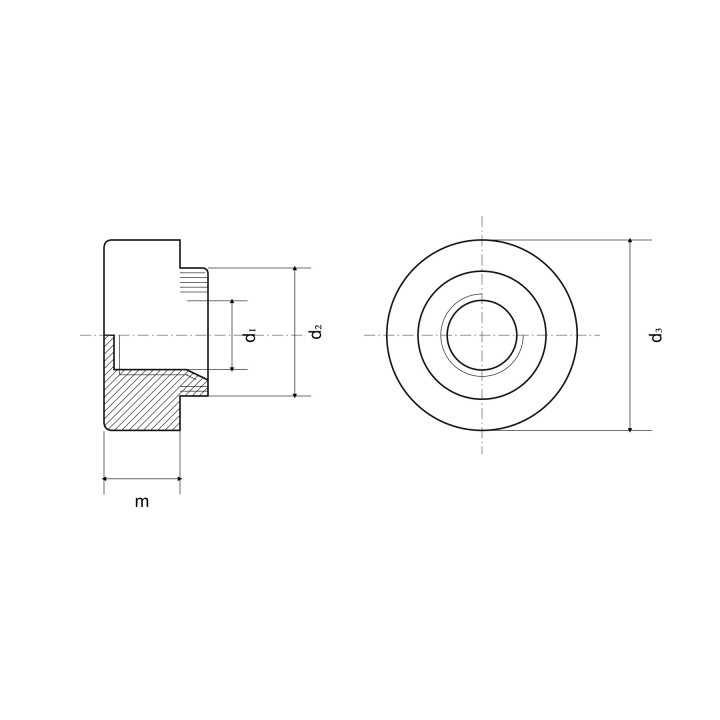

Własny schemat poglądowy pokazuje oznaczenia wymiarów okrągłej konstrukcji. Wymiar m nie obejmuje wystającej radełkowanej szyjki. Schemat nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję; właściwe parametry tego wariantu podano powyżej.
Masa orientacyjna
Masa orientacyjna opakowania 250 sztuk: 500 g (0,5 kg). Podstawa: katalogowa masa 2 g/szt. × 250 sztuk. Zaokrąglenie do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
Jednostka sprzedażyopakowanie
-
Liczba sztuk w opakowaniu250
-
MateriałStal
-
RodzajNakrętka wciskana okrągła
-
Obróbka powierzchniOcynk galwaniczny
-
Średnica gwintu [M]M4
-
Masa orientacyjna opakowania [g]500
-
Wymiar d3 [mm]9,5
-
Minimalna grubość blachy [mm]2,0
-
Maksymalna grubość blachy [mm]2,2
-
Wymiar m [mm]3,8
-
Kierunek gwintuPrawy
-
Średnica otworu montażowego [mm]6,95
-
Wymiar d2 [mm]6,9
-
Wymiar P [mm]0,7
