M5 Nakrętka wciskana okrągła, stal ocynkowana, 0,9–1,0 mm, 250 szt.

Okrągła nakrętka wciskana M5 do blachy 0,9–1,0 mm

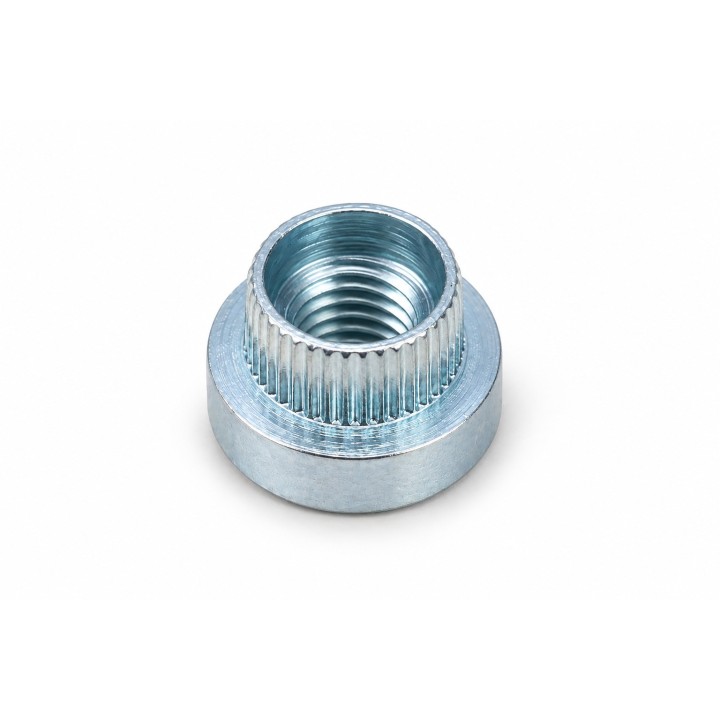

Stalowy element gwintowany do osadzania w odpowiednio przygotowanym otworze blachy. Konstrukcja ma okrągły kołnierz i węższą szyjkę z podłużnym radełkowaniem. Gwint wewnętrzny umożliwia zastosowanie śruby metrycznej M5. Dobór wymaga zgodności gwintu, zakresu grubości materiału i średnicy otworu; sposób osadzania oraz narzędzia należy dobrać do konkretnego połączenia.
Parametry właściwego wariantu
- Gwint d₁: M5, metryczny, prawy.
- Materiał: stal.
- Powłoka: ocynk galwaniczny.
- Zakres grubości blachy: 0,9–1,0 mm.
- Średnica otworu montażowego: Ø8,35 mm.
- Średnica radełkowanej szyjki d₂: 8,3 mm.
- Średnica kołnierza d₃: 11,1 mm.
- Wymiar m według schematu: 4,4 mm.
- Skok gwintu P: 0,8 mm.
- Jednostka sprzedaży: 1 pełne opakowanie = 250 sztuk.

Zakres dostawy

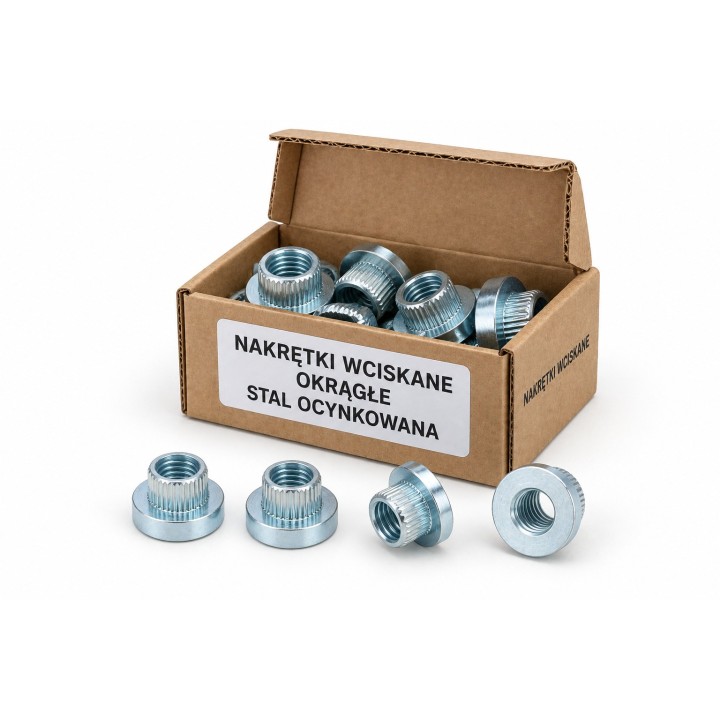

Opakowanie zawiera 250 nakrętek wskazanego wariantu. Cena dotyczy całej paczki. Ilustracja kartonika pokazuje przykładowe ułożenie i nie określa sprzedawanej ilości.

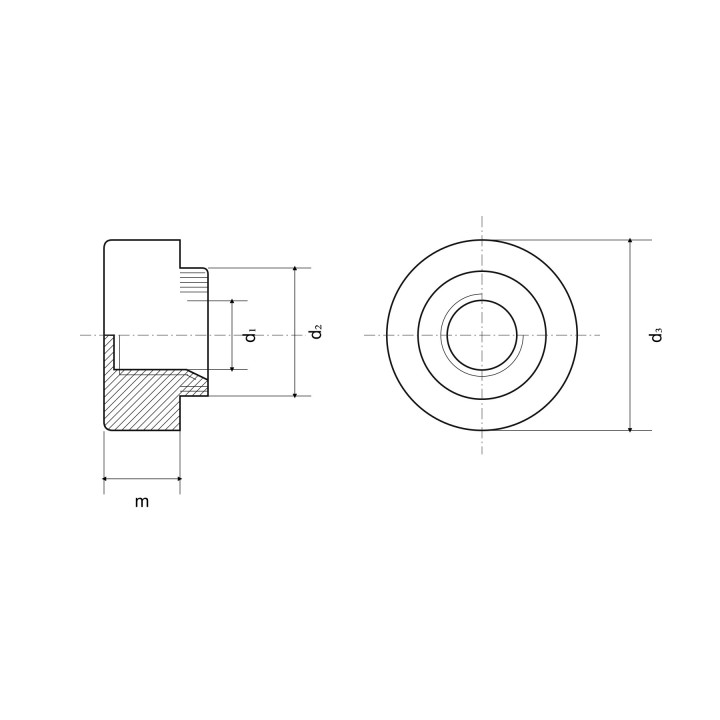

Schemat wymiarowy

Własny schemat poglądowy pokazuje oznaczenia wymiarów okrągłej konstrukcji. Wymiar m nie obejmuje wystającej radełkowanej szyjki. Schemat nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję; właściwe parametry tego wariantu podano powyżej.
Masa orientacyjna
Masa orientacyjna opakowania 250 sztuk: 750 g (0,75 kg). Podstawa: katalogowa masa 3 g/szt. × 250 sztuk. Zaokrąglenie do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
Jednostka sprzedażyopakowanie
-
Liczba sztuk w opakowaniu250
-
MateriałStal
-
RodzajNakrętka wciskana okrągła
-
Obróbka powierzchniOcynk galwaniczny
-
Średnica gwintu [M]M5
-
Masa orientacyjna opakowania [g]750
-
Wymiar d3 [mm]11,1
-
Minimalna grubość blachy [mm]0,9
-
Maksymalna grubość blachy [mm]1,0
-
Wymiar m [mm]4,4
-
Kierunek gwintuPrawy
-
Średnica otworu montażowego [mm]8,35
-
Wymiar d2 [mm]8,3
-
Wymiar P [mm]0,8
