M6×23,4 mm Nakrętka nasuwana U AN 326, ocynk płatkowy, 1 szt.

Nakrętka nasuwana U z gwintem M6

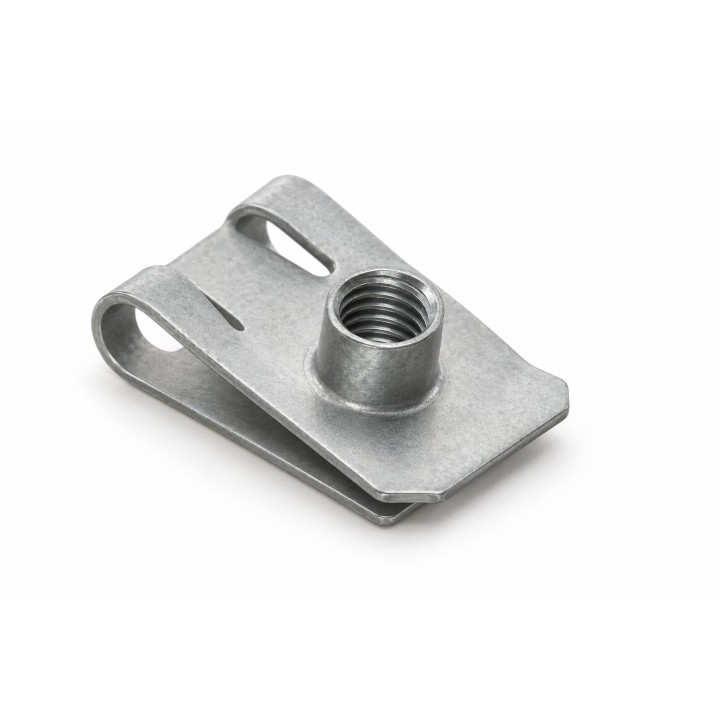

Nakrętka z wygiętej taśmy stalowej do nasuwania na krawędź blachy. Dwie sprężyste części obejmują materiał, a gwintowany kołnierz tworzy punkt mocowania śruby metrycznej. Wymaga prawidłowo dobranego położenia otworu oraz dostępu do krawędzi. Nie jest nakrętką klatkową ani nakrętką do rowka profilu.
Parametry właściwego wariantu
- Oznaczenie rodziny: AN 326.
- Gwint wewnętrzny Ød: M6, metryczny ISO, tolerancja 6H.
- Materiał: stalowa taśma sprężysta, hartowana i odpuszczana.
- Powłoka właściwego wariantu: ocynk płatkowy.
- Zakres grubości blachy p: 0,5–4,0 mm według dokumentacji rodziny.
- Nominalny wymiar a według dokumentacji: 23,4 mm.
- Szerokość b: 16 mm.
- Grubość taśmy s: 0,8 mm.
- Ilość sprzedawana: 1 szt.

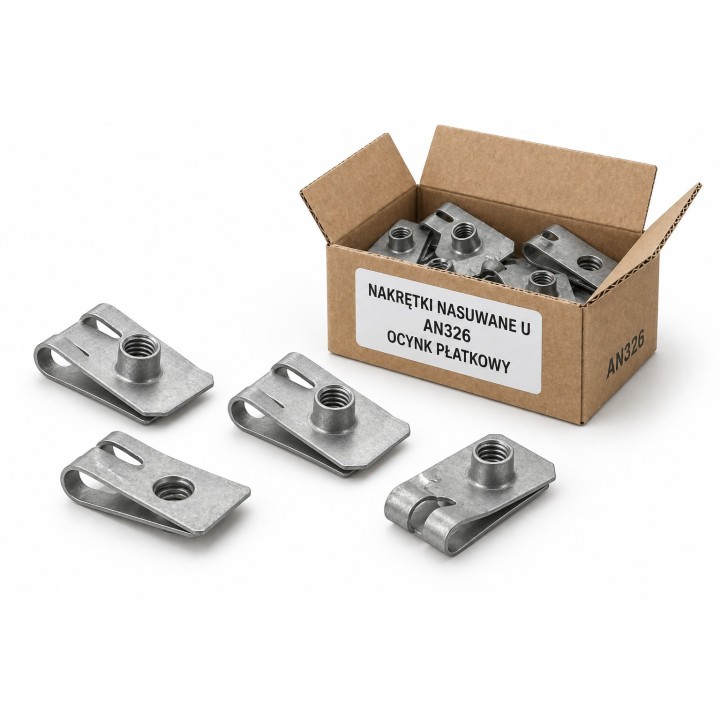

Zakres dostawy: 1 szt. Grafika kartonika pokazuje przykładowe ułożenie i nie określa sprzedawanej ilości.

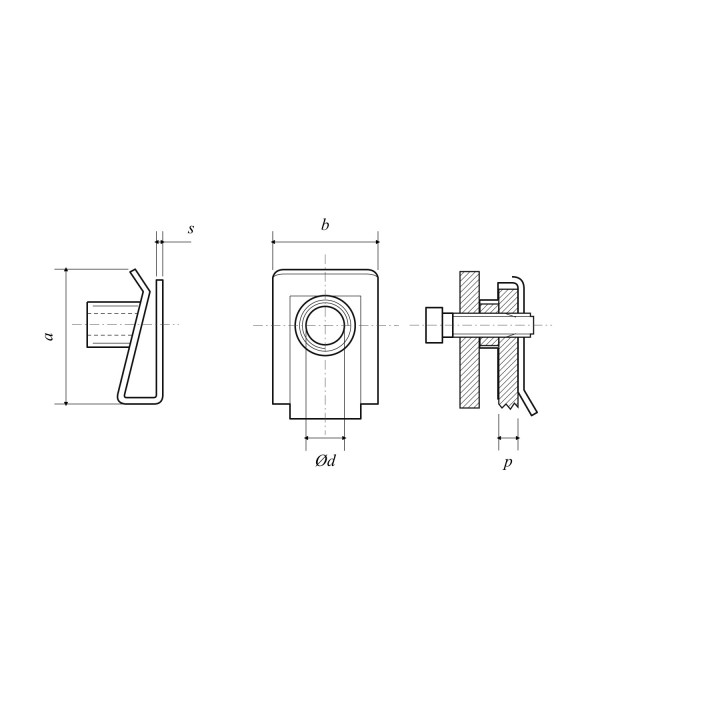

Schemat wymiarowy

Własny schemat poglądowy przedstawia oznaczenia wymiarów i sposób montażu rodziny AN 326. Nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia pokazują reprezentatywną konstrukcję; wiążące dane właściwego wariantu podano w parametrach i uwagach powyżej.
Masa orientacyjna
Masa orientacyjna sprzedawanej ilości: 4 g (0,004 kg). Obliczona z katalogowej masy właściwej pełnej paczki: 0,44 kg / 100 szt. × 1 szt. Zaokrąglenie do pełnego grama dopiero na końcu. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 326
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
MateriałStal
-
RodzajNakrętka nasuwana U
-
Obróbka powierzchniOcynk płatkowy
-
Średnica gwintu [M]M6
-
Masa orientacyjna opakowania [g]4
-
Wymiar s [mm]0,8
-
Wymiar A [mm]23,4
-
Wymiar B [mm]16
-
Minimalna grubość blachy [mm]0,5
-
Maksymalna grubość blachy [mm]4,0
