M8 rowek 12 Nakrętka z kulką do profili AN 606, ocynk biały, 1 szt.

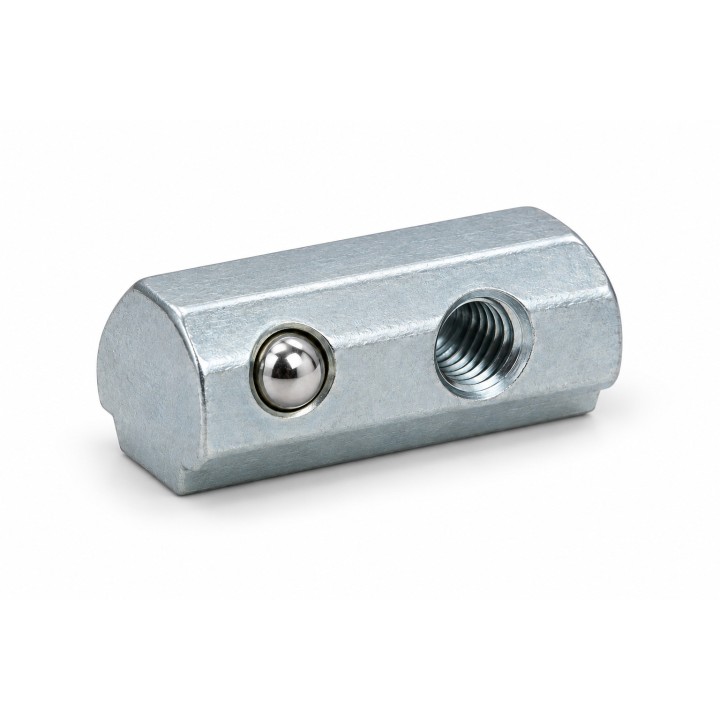

Nakrętka z kulką M8 do rowka 12 mm
Nakrętka do wykonywania połączeń śrubowych w konstrukcjach z profili aluminiowych. Korpus z kulką hamującą pomaga utrzymać nakrętkę w wybranym położeniu podczas montażu. Kulka jest elementem ustalającym, a osobny otwór gwintowany służy do połączenia śrubowego. Gwint wewnętrzny M8 umożliwia przykręcenie elementu odpowiednio dobraną śrubą. Sprawdź także geometrię rowka profilu — sama szerokość wejścia nie określa pełnej zgodności.
Parametry techniczne
- Oznaczenie: AN 606.
- Rodzaj: nakrętka do profili z kulką.
- Gwint wewnętrzny d: M8.
- Szerokość rowka profilu: 12 mm.
- Materiał: stal.
- Powłoka: ocynk galwaniczny biały.
- Jednostka sprzedaży: 1 sztuka.

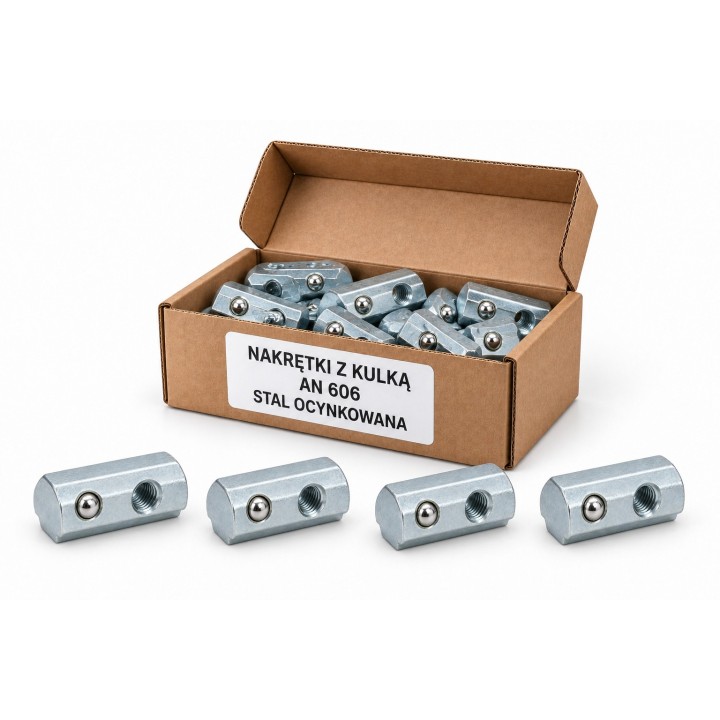

Zakres dostawy: 1 sztuka. Ilustracja kartonika przedstawia przykładowe ułożenie produktów i nie określa ilości sprzedawanej na tej karcie.
Wymiary właściwego wariantu
- d: M8 — gwint wewnętrzny.
- h: 13,4 mm.
- h₁: 11,2 mm.
- l: 34,5 mm.
- s: 20,3 mm.
- t: 12,8 mm.

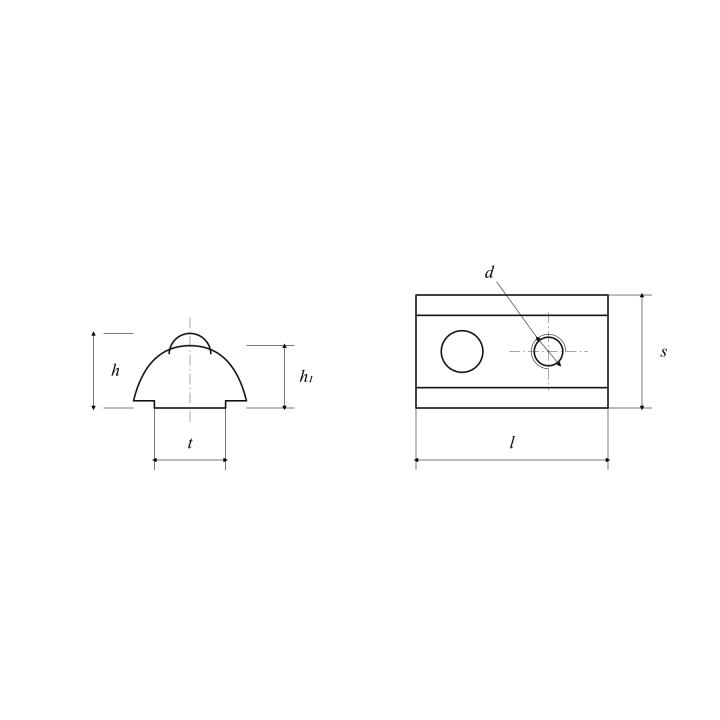

Schemat wymiarowy

Własny schemat poglądowy pokazuje oznaczenia wymiarów. Nie jest dokumentacją produkcyjną i nie określa tolerancji wykonania. Zdjęcia przedstawiają wizualizację konstrukcji reprezentatywnej dla danego rowka; właściwe wymiary i gwint tego wariantu podano w parametrach.
Masa orientacyjna
Orientacyjna masa jednostki sprzedaży: 36 g (0,036 kg). Obliczenie na podstawie katalogowej masy opakowania 1,78 kg / 50 sztuk × 1 sztuk. Zaokrąglenie do pełnego grama po przeliczeniu ilości sprzedaży. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 606
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
MateriałStal
-
RodzajNakrętka do profili z kulką
-
Wysokość h [mm]13,4
-
Symbol źródłowy9841647362
-
Obróbka powierzchniOcynk galwaniczny biały
-
Średnica gwintu [M]M8
-
Masa orientacyjna opakowania [g]36
-
Wymiar s [mm]20,3
-
Długość całkowita l [mm]34,5
-
Szerokość rowka profilu [mm]12
-
Wymiar t [mm]12,8
-
Wysokość h1 [mm]11,2
