M5 rowek 10 Nakrętka z kulką do profili AN 606, ocynk biały, 1 szt.

Nakrętka z kulką M5 do rowka 10 mm

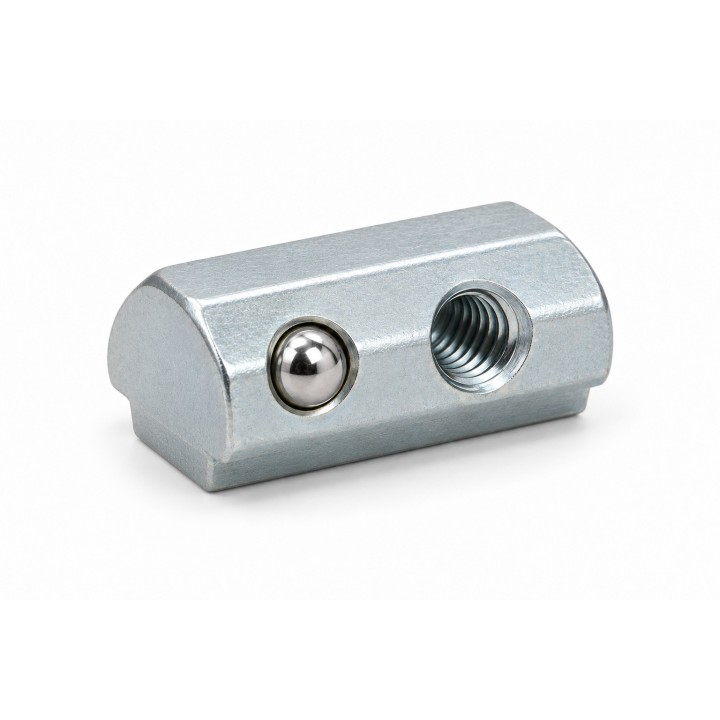

Nakrętka do wykonywania połączeń śrubowych w konstrukcjach z profili aluminiowych. Korpus z kulką hamującą pomaga utrzymać nakrętkę w wybranym położeniu podczas montażu. Kulka jest elementem ustalającym, a osobny otwór gwintowany służy do połączenia śrubowego. Gwint wewnętrzny M5 umożliwia przykręcenie elementu odpowiednio dobraną śrubą. Sprawdź także geometrię rowka profilu — sama szerokość wejścia nie określa pełnej zgodności.
Parametry techniczne
- Oznaczenie: AN 606.
- Rodzaj: nakrętka do profili z kulką.
- Gwint wewnętrzny d: M5.
- Szerokość rowka profilu: 10 mm.
- Materiał: stal.
- Powłoka: ocynk galwaniczny biały.
- Jednostka sprzedaży: 1 sztuka.

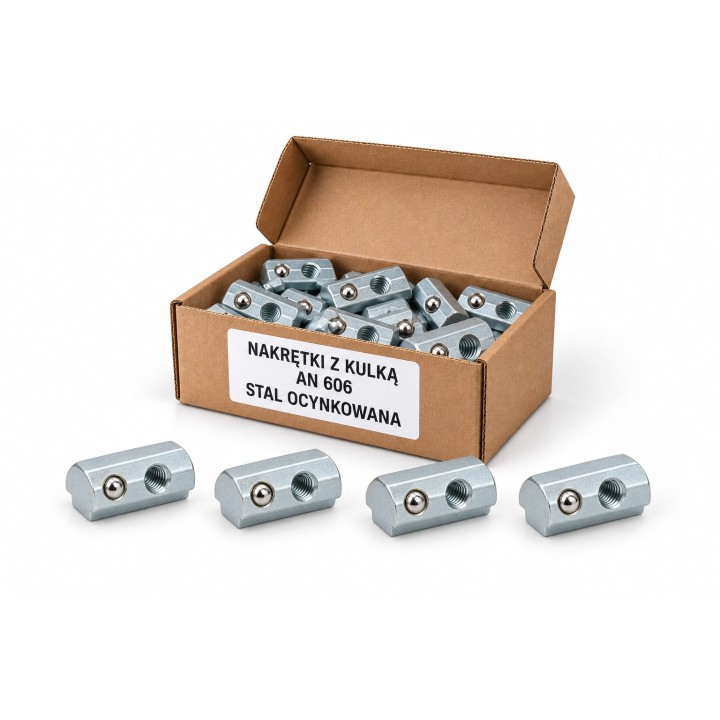

Zakres dostawy: 1 sztuka. Ilustracja kartonika przedstawia przykładowe ułożenie produktów i nie określa ilości sprzedawanej na tej karcie.
Wymiary właściwego wariantu
- d: M5 — gwint wewnętrzny.
- h: 9,1 mm.
- h₁: 7,4 mm.
- l: 22 mm.
- s: 16 mm.
- t: 9,8 mm.

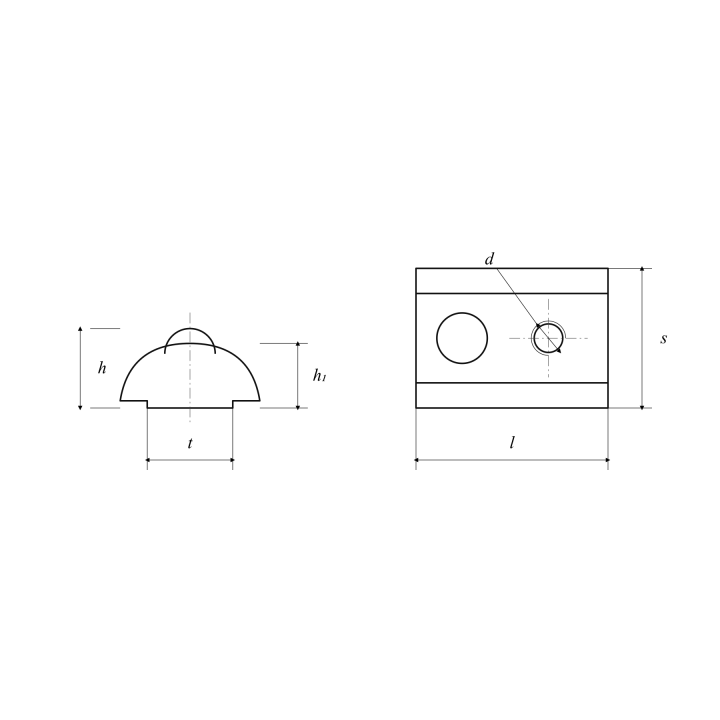

Schemat wymiarowy

Własny schemat poglądowy pokazuje oznaczenia wymiarów. Nie jest dokumentacją produkcyjną i nie określa tolerancji wykonania. Zdjęcia przedstawiają wizualizację konstrukcji reprezentatywnej dla danego rowka; właściwe wymiary i gwint tego wariantu podano w parametrach.
Masa orientacyjna
Orientacyjna masa jednostki sprzedaży: 13 g (0,013 kg). Obliczenie na podstawie katalogowej masy opakowania 1,28 kg / 100 sztuk × 1 sztuk. Zaokrąglenie do pełnego grama po przeliczeniu ilości sprzedaży. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 606
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
MateriałStal
-
RodzajNakrętka do profili z kulką
-
Wysokość h [mm]9,1
-
Symbol źródłowy9841654589
-
Obróbka powierzchniOcynk galwaniczny biały
-
Średnica gwintu [M]M5
-
Masa orientacyjna opakowania [g]13
-
Wymiar s [mm]16
-
Długość całkowita l [mm]22
-
Szerokość rowka profilu [mm]10
-
Wymiar t [mm]9,8
-
Wysokość h1 [mm]7,4
