M6 rowek 10 Nakrętka wpinana do profili AN 607, ocynk biały, 1 szt.

Nakrętka wpinana M6 do rowka 10 mm
Nakrętka do wykonywania połączeń śrubowych w konstrukcjach z profili aluminiowych. Zaokrąglony korpus umożliwia wpinanie i obracanie nakrętki w odpowiednim rowku profilu. To wykonanie bez kulki; sposób montażu wymaga sprawdzenia geometrii konkretnego profilu. Gwint wewnętrzny M6 umożliwia przykręcenie elementu odpowiednio dobraną śrubą. Sprawdź także geometrię rowka profilu — sama szerokość wejścia nie określa pełnej zgodności.
Parametry techniczne
- Oznaczenie: AN 607.
- Rodzaj: nakrętka wpinana do profili.
- Gwint wewnętrzny d: M6.
- Szerokość rowka profilu: 10 mm.
- Materiał: stal.
- Powłoka: ocynk galwaniczny biały.
- Jednostka sprzedaży: 1 sztuka.

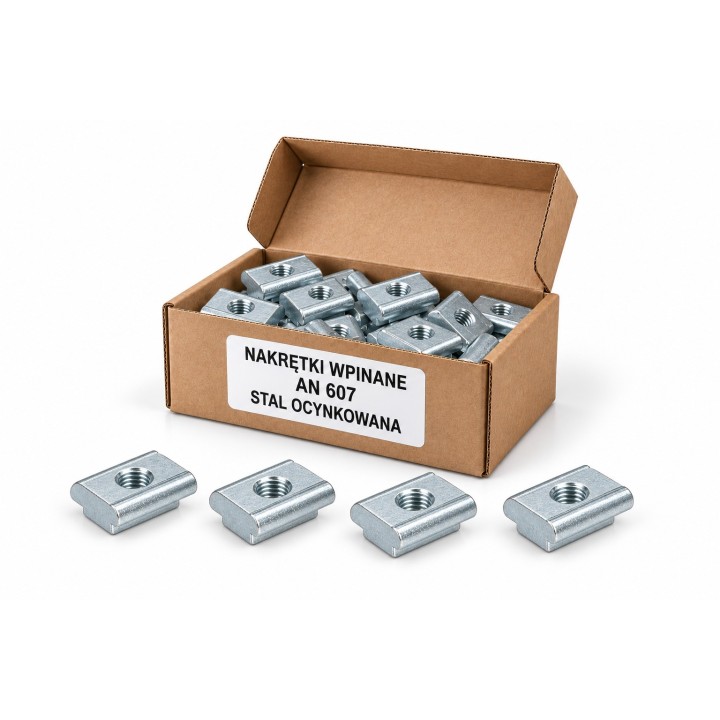

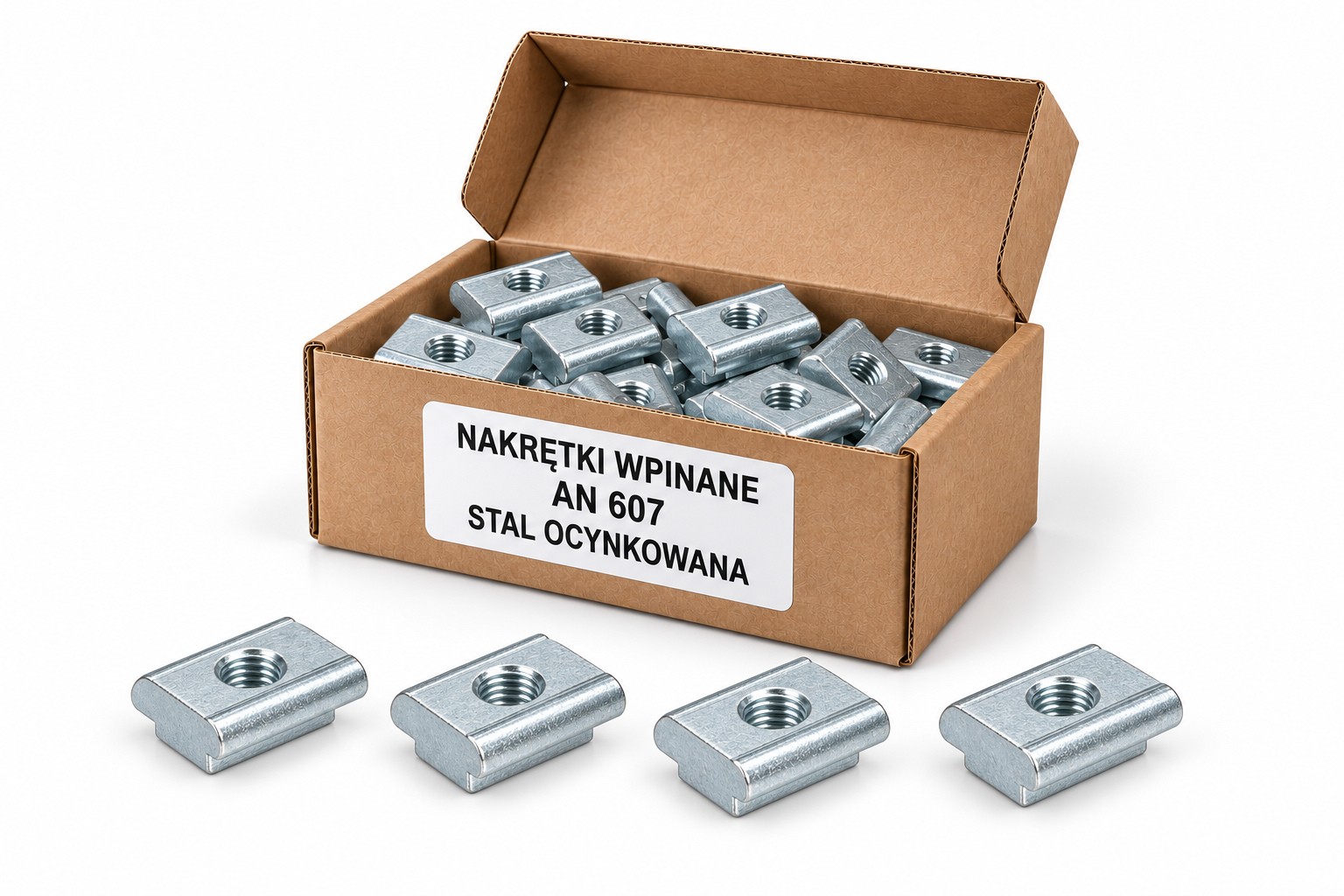

Zakres dostawy: 1 sztuka. Ilustracja kartonika przedstawia przykładowe ułożenie produktów i nie określa ilości sprzedawanej na tej karcie.
Wymiary właściwego wariantu
- d: M6 — gwint wewnętrzny.
- a: 1,5 mm.
- h: 5,3 mm.
- l: 20 mm.
- s: 13,8 mm.
- t: 9,8 mm.

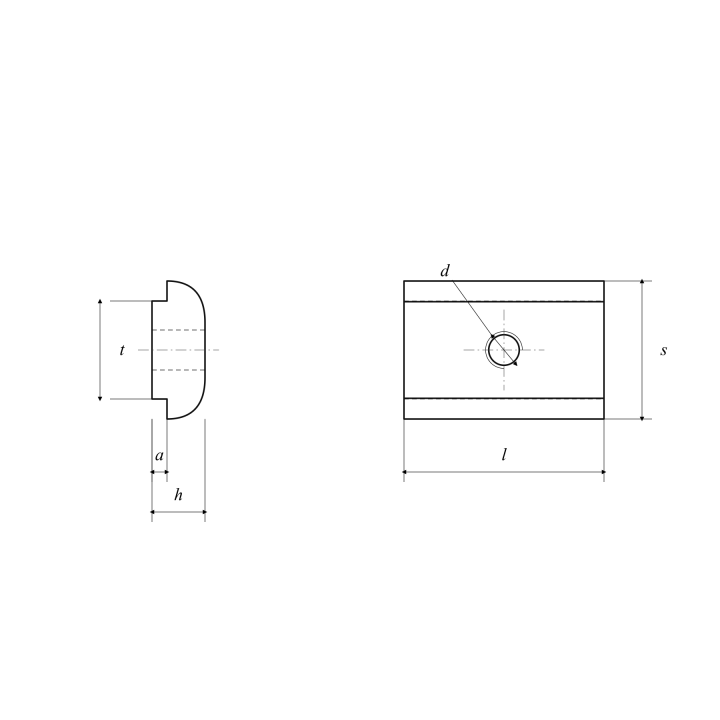

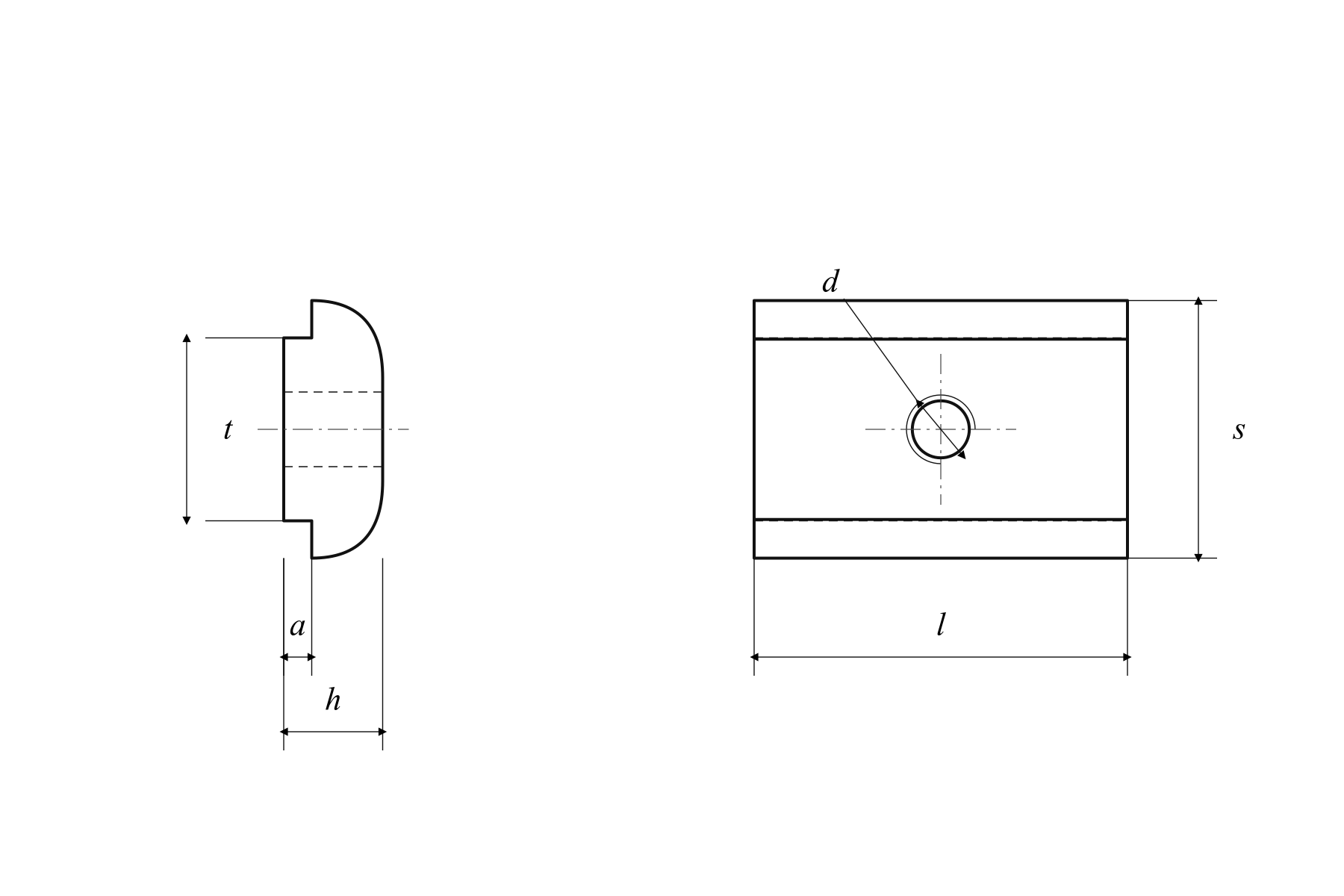

Schemat wymiarowy

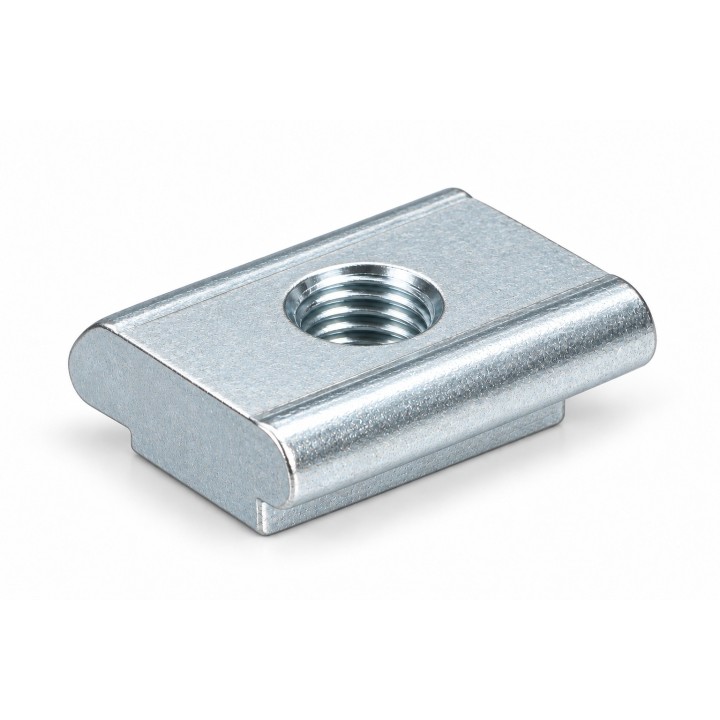

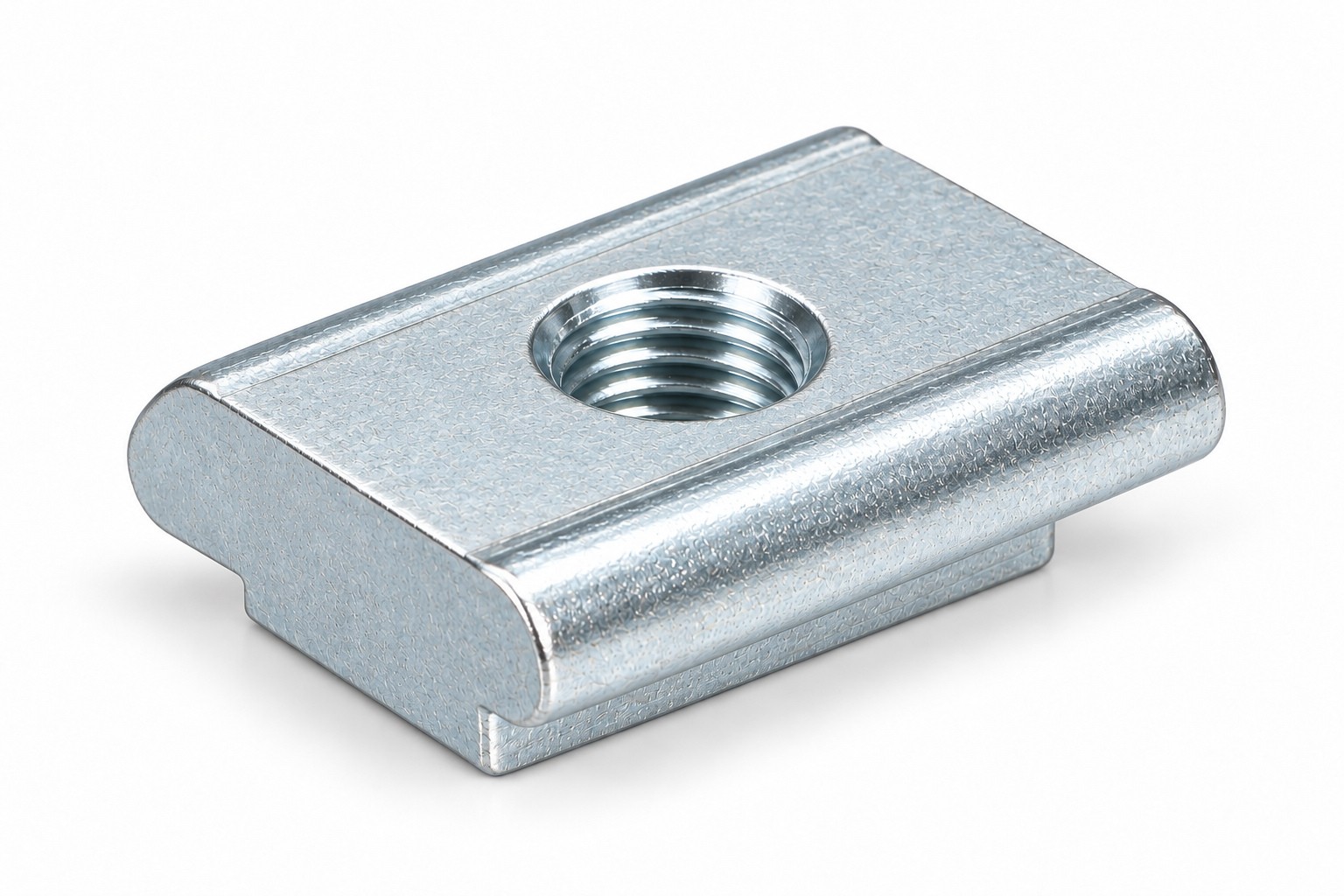

Własny schemat poglądowy pokazuje oznaczenia wymiarów. Nie jest dokumentacją produkcyjną i nie określa tolerancji wykonania. Zdjęcia przedstawiają wizualizację konstrukcji reprezentatywnej dla danego rowka; właściwe wymiary i gwint tego wariantu podano w parametrach.
Masa orientacyjna
Orientacyjna masa jednostki sprzedaży: 8 g (0,008 kg). Obliczenie na podstawie katalogowej masy opakowania 0,80 kg / 100 sztuk × 1 sztuk. Zaokrąglenie do pełnego grama po przeliczeniu ilości sprzedaży. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 607
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
MateriałStal
-
RodzajNakrętka wpinana do profili
-
Wysokość h [mm]5,3
-
Symbol źródłowy9841622125
-
Obróbka powierzchniOcynk galwaniczny biały
-
Średnica gwintu [M]M6
-
Masa orientacyjna opakowania [g]8
-
Wymiar s [mm]13,8
-
Długość całkowita l [mm]20
-
Wymiar A [mm]1,5
-
Szerokość rowka profilu [mm]10
-
Wymiar t [mm]9,8
