M5 rowek 8 Nakrętka wpinana do profili AN 607, ocynk biały, 1 szt.

Nakrętka wpinana M5 do rowka 8 mm

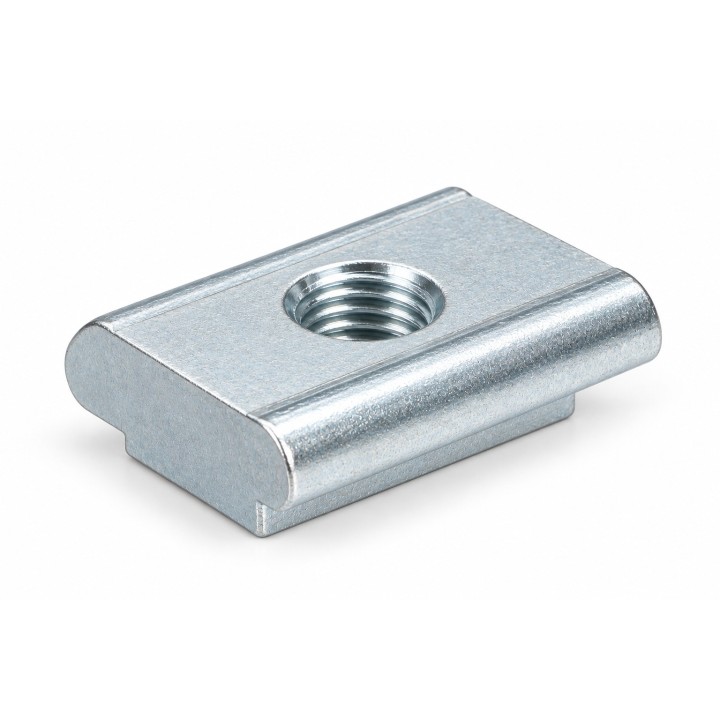

Nakrętka do wykonywania połączeń śrubowych w konstrukcjach z profili aluminiowych. Zaokrąglony korpus umożliwia wpinanie i obracanie nakrętki w odpowiednim rowku profilu. To wykonanie bez kulki; sposób montażu wymaga sprawdzenia geometrii konkretnego profilu. Gwint wewnętrzny M5 umożliwia przykręcenie elementu odpowiednio dobraną śrubą. Sprawdź także geometrię rowka profilu — sama szerokość wejścia nie określa pełnej zgodności.
Parametry techniczne
- Oznaczenie: AN 607.
- Rodzaj: nakrętka wpinana do profili.
- Gwint wewnętrzny d: M5.
- Szerokość rowka profilu: 8 mm.
- Materiał: stal.
- Powłoka: ocynk galwaniczny biały.
- Jednostka sprzedaży: 1 sztuka.

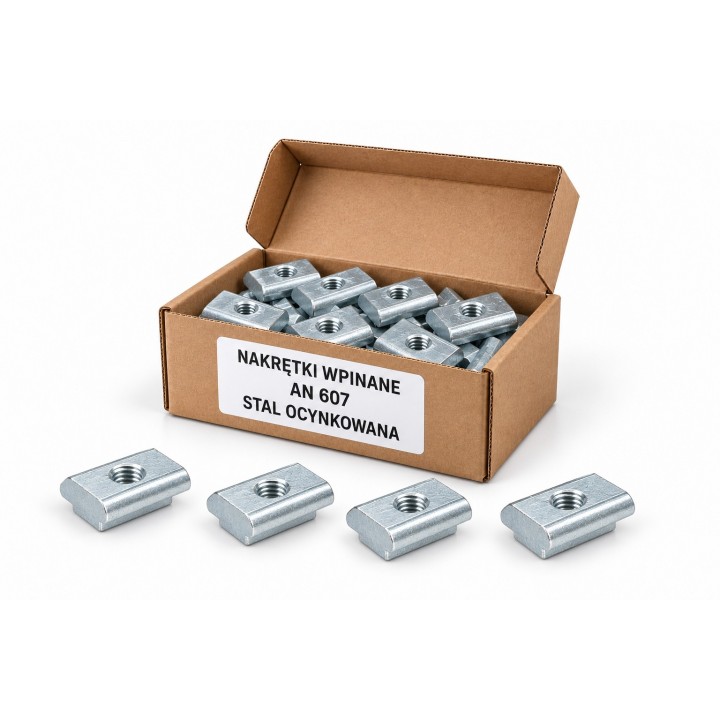

Zakres dostawy: 1 sztuka. Ilustracja kartonika przedstawia przykładowe ułożenie produktów i nie określa ilości sprzedawanej na tej karcie.
Wymiary właściwego wariantu
- d: M5 — gwint wewnętrzny.
- a: 1 mm.
- h: 4,8 mm.
- l: 16 mm.
- s: 11,8 mm.
- t: 7,8 mm.

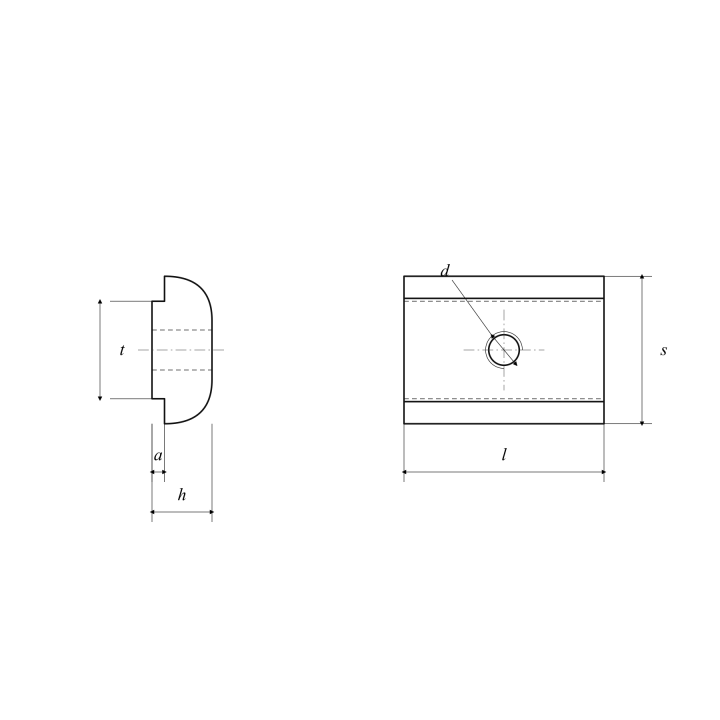

Schemat wymiarowy

Własny schemat poglądowy pokazuje oznaczenia wymiarów. Nie jest dokumentacją produkcyjną i nie określa tolerancji wykonania. Zdjęcia przedstawiają wizualizację konstrukcji reprezentatywnej dla danego rowka; właściwe wymiary i gwint tego wariantu podano w parametrach.
Masa orientacyjna
Orientacyjna masa jednostki sprzedaży: 5 g (0,005 kg). Obliczenie na podstawie katalogowej masy opakowania 0,48 kg / 100 sztuk × 1 sztuk. Zaokrąglenie do pełnego grama po przeliczeniu ilości sprzedaży. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 607
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
MateriałStal
-
RodzajNakrętka wpinana do profili
-
Wysokość h [mm]4,8
-
Symbol źródłowy9841640599
-
Obróbka powierzchniOcynk galwaniczny biały
-
Średnica gwintu [M]M5
-
Masa orientacyjna opakowania [g]5
-
Wymiar s [mm]11,8
-
Długość całkowita l [mm]16
-
Wymiar A [mm]1
-
Szerokość rowka profilu [mm]8
-
Wymiar t [mm]7,8
