M6 rowek 10 Nakrętka wsuwana do profili AN 602, ocynk biały, 1 szt.

Nakrętka wsuwana M6 do rowka 10 mm
Nakrętka do wykonywania połączeń śrubowych w konstrukcjach z profili aluminiowych. Nakrętkę wsuwa się od końca rowka przed zamknięciem konstrukcji. To wykonanie bez kulki i bez sprężyny. Gwint wewnętrzny M6 umożliwia przykręcenie elementu odpowiednio dobraną śrubą. Sprawdź także geometrię rowka profilu — sama szerokość wejścia nie określa pełnej zgodności.
Parametry techniczne
- Oznaczenie: AN 602.
- Rodzaj: nakrętka wsuwana do profili.
- Gwint wewnętrzny d: M6.
- Szerokość rowka profilu: 10 mm.
- Materiał: stal.
- Powłoka: ocynk galwaniczny biały.
- Jednostka sprzedaży: 1 sztuka.

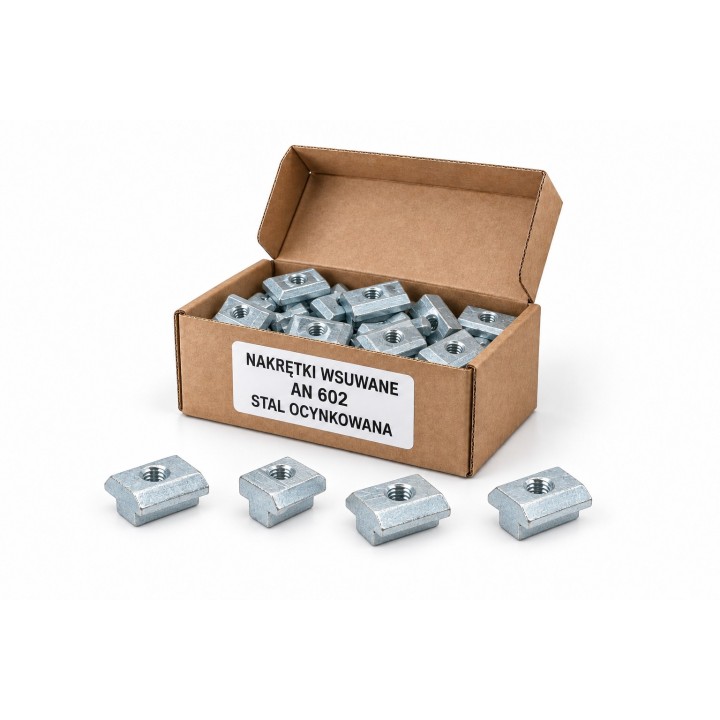

Zakres dostawy: 1 sztuka. Ilustracja kartonika przedstawia przykładowe ułożenie produktów i nie określa ilości sprzedawanej na tej karcie.
Wymiary właściwego wariantu
- d: M6 — gwint wewnętrzny.
- a: 5 mm.
- h: 10,5 mm.
- l: 20 mm.
- s: 19,6 mm.
- t: 9,8 mm.

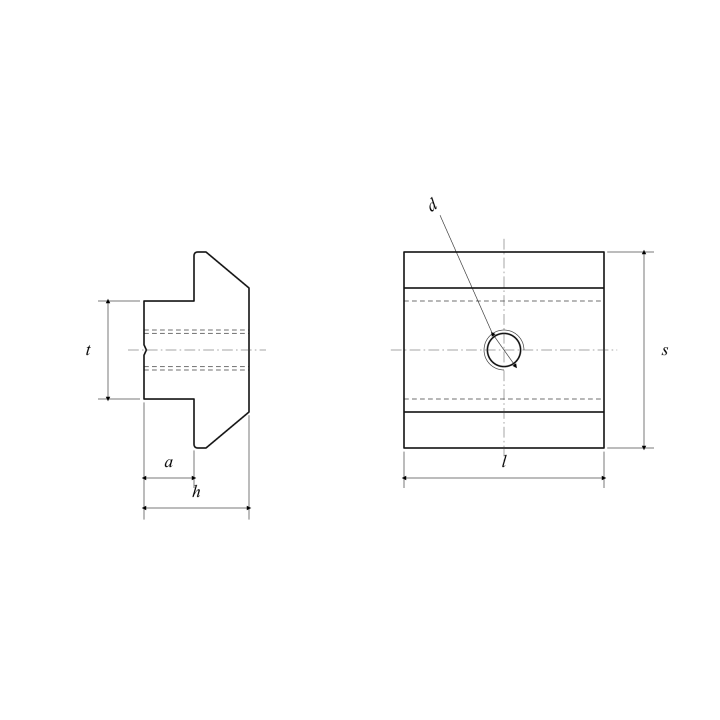

Schemat wymiarowy

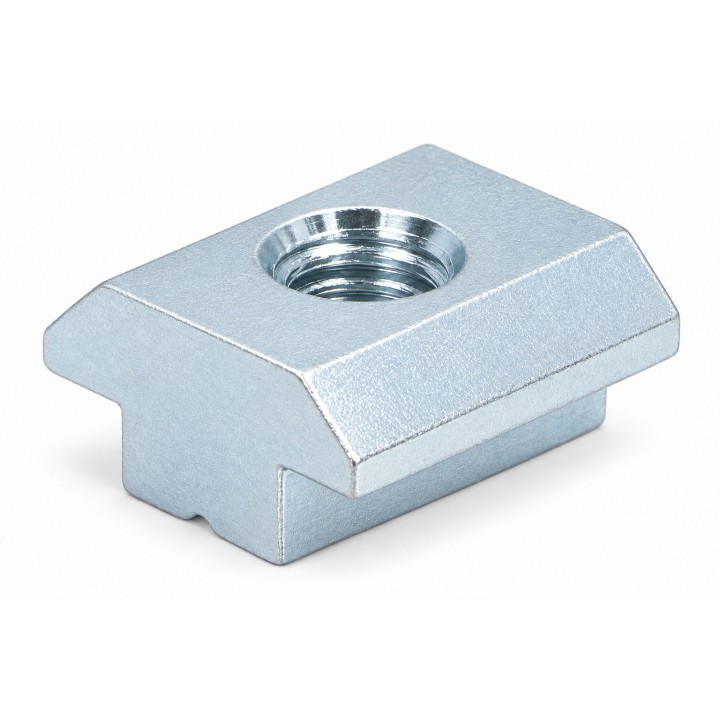

Własny schemat poglądowy pokazuje oznaczenia wymiarów. Nie jest dokumentacją produkcyjną i nie określa tolerancji wykonania. Zdjęcia przedstawiają wizualizację konstrukcji reprezentatywnej dla danego rowka; właściwe wymiary i gwint tego wariantu podano w parametrach.
Masa orientacyjna
Orientacyjna masa jednostki sprzedaży: 20 g (0,02 kg). Obliczenie na podstawie katalogowej masy opakowania 2,02 kg / 100 sztuk × 1 sztuk. Zaokrąglenie do pełnego grama po przeliczeniu ilości sprzedaży. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
NormaAN 602
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
MateriałStal
-
RodzajNakrętka wsuwana do profili
-
Wysokość h [mm]10,5
-
Symbol źródłowy9841476859
-
Obróbka powierzchniOcynk galwaniczny biały
-
Średnica gwintu [M]M6
-
Masa orientacyjna opakowania [g]20
-
Wymiar s [mm]19,6
-
Długość całkowita l [mm]20
-
Wymiar A [mm]5
-
Szerokość rowka profilu [mm]10
-
Wymiar t [mm]9,8
