94/M12 Cybant jarzmo U ~DIN 3570 A, stal ocynkowana, 1 szt.

Cybant jarzmo U 94/M12 do mocowania rur
Jarzmo z okrągłego stalowego pręta, wygięte w kształt litery U, z gwintem metrycznym na obu prostych końcach. Służy do mocowania rur i elementów o przekroju okrągłym do odpowiednio dobranego wspornika lub konstrukcji. Dobór wymaga uwzględnienia rzeczywistej średnicy rury, rozstawu otworów, długości gwintu i warunków połączenia.
Najważniejsze parametry
- Typ: jarzmo U, forma A, oznaczenie ~DIN 3570 A.
- Materiał: stal niestopowa (węglowa).
- Powłoka: ocynk galwaniczny.
- Gwint na obu końcach: M12, metryczny.
- Ilość sprzedaży: 1 sztuka.

Wymiary właściwego wariantu
- Nominalny wymiar a: 94 mm.
- Długość części gwintowanej b: 50 mm.
- Średnica gładkiego pręta d₂: 10,7 mm.
- Gwint d₃: M12.
- Rozstaw osi ramion e: 106 mm.
- Wysokość całkowita h: 138 mm.
Wymiar a jest oznaczeniem nominalnym, w przybliżeniu odpowiadającym zewnętrznej średnicy rury. Nie oznacza gwarantowanej dokładnej średnicy pasowania. Wymiar e jest rozstawem osi obu ramion.

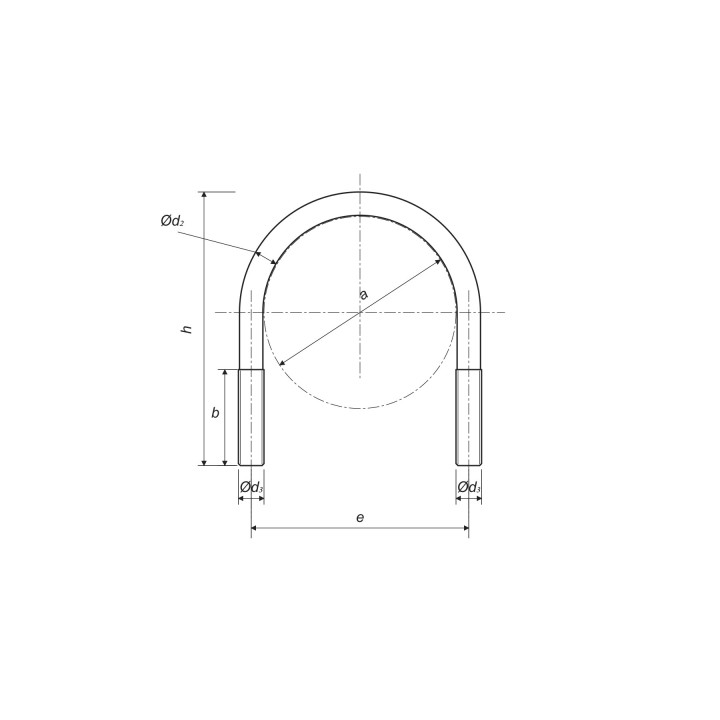

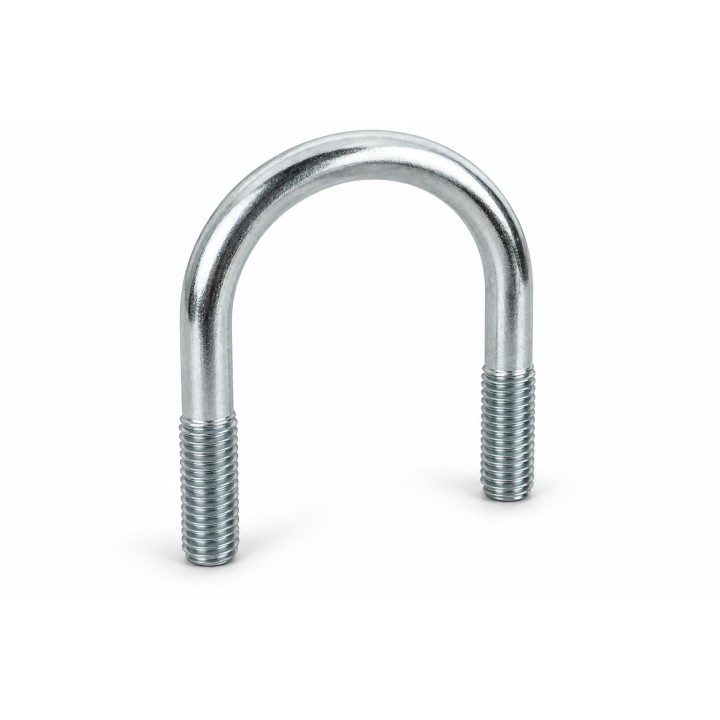

Własny schemat poglądowy pokazuje kształt jarzma i oznaczenia wymiarów. Zarys rury służy wyłącznie ilustracji doboru. Schemat nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję; właściwe wymiary tej oferty podano powyżej.
Zakres dostawy

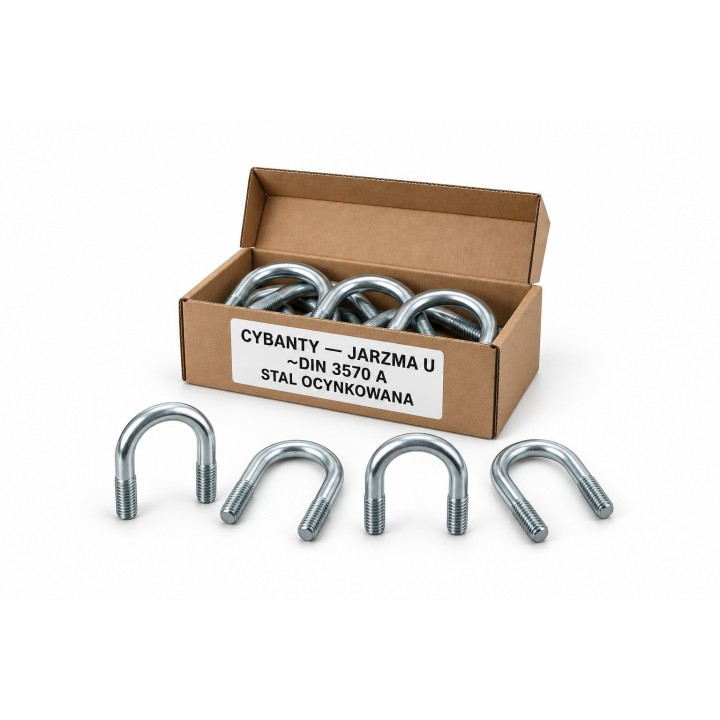

Sprzedaż obejmuje 1 jarzmo U. Nakrętki, podkładki, rura i wspornik nie wchodzą w skład oferty. Ilustracja kartonika pokazuje przykładowe ułożenie produktów i nie określa sprzedawanej ilości.
Masa orientacyjna
Masa orientacyjna 1 sztuki: 228 g (0,228 kg). Podstawa: katalogowa masa właściwej paczki 4,56 kg / 20 sztuk × 1 sztuka, z zaokrągleniem do pełnego grama na końcu. Nie jest to pomiar wykonany przez NERON.
-
StanNowy
-
Norma~DIN 3570 A
-
Jednostka sprzedażysztuka
-
Liczba sztuk w opakowaniu1
-
MateriałStal niestopowa (węglowa)
-
RodzajCybant jarzmo U
-
Obróbka powierzchniOcynk galwaniczny
-
Średnica gwintu [M]M12
-
Długość gwintu [mm]50
-
Wymiar A [mm]94
-
Wymiar B [mm]50
-
Wymiar d2 [mm]10,7
-
Wymiar e [mm]106
-
Wymiar h [mm]138
-
Masa orientacyjna [g]228
