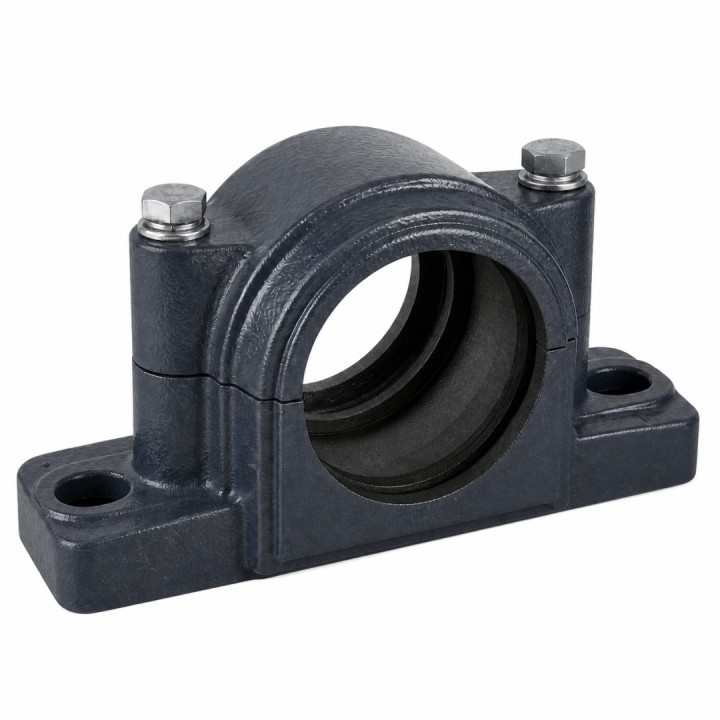

Oprawa dzielona SNH 222/319/522/619 LBC - sam korpus
Przedmiotem sprzedaży jest sam korpus oprawy. Łożysko, tuleja, pierścienie PU i uszczelnienie są dobierane oddzielnie.

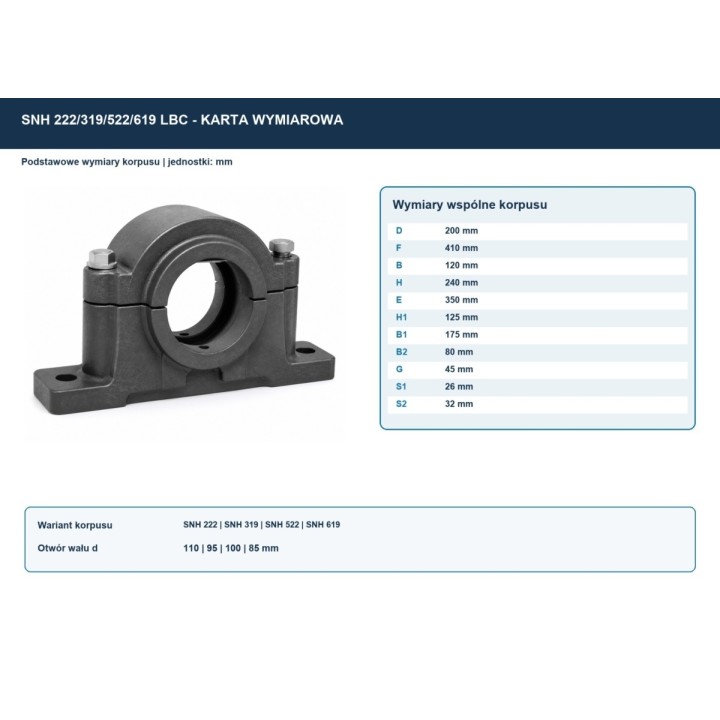

Wymiary korpusu
| D |
F |
B |
H |
E |
H1 |
B1 |
B2 |
G |
S1 |
S2 |
| 200 mm |
410 mm |
120 mm |
240 mm |
350 mm |
125 mm |
175 mm |
80 mm |
45 mm |
26 mm |
32 mm |
Współpracujące elementy - wszystkie warianty
| Korpus |
Rodzaj łożyska |
Łożysko |
Tuleja |
Pierścienie PU |
Uszczelnienie |
| SNH 222 |
kulkowe zwykłe |
6222 |
- |
2 x PU 200/21 |
PF lub ZD 222&322 |
| SNH 222 |
kulkowe wahliwe |
1222 |
- |
2 x PU 200/21 |
PF lub ZD 222&322 |
| SNH 222 |
kulkowe wahliwe |
2222 |
- |
2 x PU 200/13,5 |
PF lub ZD 222&322 |
| SNH 222 |
baryłkowe |
22222 |
- |
2 x PU 200/13,5 |
PF lub ZD 222&322 |
| SNH 222 |
baryłkowe |
23222 |
- |
1 x PU 200/10,2 |
PF lub ZD 222&322 |
| SNH 319 |
kulkowe zwykłe |
6319 |
- |
2 x PU 200/17,5 |
PF lub ZD 219&319 |
| SNH 319 |
kulkowe wahliwe |
1319 |
- |
2 x PU 200/17,5 |
PF lub ZD 219&319 |
| SNH 319 |
baryłkowe |
21319 |
- |
2 x PU 200/17,5 |
PF lub ZD 219&319 |
| SNH 319 |
kulkowe wahliwe |
2319 |
- |
1 x PU 200/13 |
PF lub ZD 219&319 |
| SNH 319 |
baryłkowe |
22319 |
- |
1 x PU 200/13 |
PF lub ZD 219&319 |
| SNH 522 |
kulkowe wahliwe |
1222K |
H222 |
2 x PU 200/21 |
PF lub ZD/ZU 522&622 |
| SNH 522 |
kulkowe wahliwe |
2222K |
H322 |
2 x PU 200/13,5 |
PF lub ZD/ZU 522&622 |
| SNH 522 |
baryłkowe |
22222K |
H322 |
2 x PU 200/13,5 |
PF lub ZD/ZU 522&622 |
| SNH 522 |
baryłkowe |
23222K |
H2322 |
1 x PU 200/10,2 |
PF lub ZD/ZU 522&622 |
| SNH 619 |
kulkowe wahliwe |
1319K |
H319 |
2 x PU 200/17,5 |
ZD lub ZU 222/619 |
| SNH 619 |
baryłkowe |
21319K |
H319 |
2 x PU 200/17,5 |
ZD lub ZU 222/619 |
| SNH 619 |
kulkowe wahliwe |
2319K |
H2319 |
1 x PU 200/13 |
ZD lub ZU 222/619 |
| SNH 619 |
baryłkowe |
22319K |
H2319 |
1 x PU 200/13 |
ZD lub ZU 222/619 |
Ważne: każdy znak symbolu ma znaczenie. Wykonania C3, K, uszczelnione i specjalne nie są automatycznymi zamiennikami.
Źródło: katalog LBC 01/2015, strony 16, 18-25 i 35.
Współpracujące elementy — aktywne linki
Dobór obejmuje potwierdzone warianty wykonania. Każdy znak symbolu ma znaczenie.
| Korpus |
Rodzaj |
Łożysko |
Tuleja |
Pierścienie PU |
Uszczelnienie ZD |
| SNH 222 |
kulkowe |
6222 |
- |
2 × PU 200 / 21 |
ZD 222 LBC |
| SNH 222 |
wahliwe |
1222 |
- |
2 × PU 200 / 21 |
ZD 222 LBC |
| SNH 222 |
wahliwe |
2222 |
- |
2 × PU 200 / 13,5 |
ZD 222 LBC |
| SNH 222 |
barylkowe |
22222 |
- |
2 × PU 200 / 13,5 |
ZD 222 LBC |
| SNH 222 |
barylkowe |
23222 |
- |
1 × PU 200 / 10,2 |
ZD 222 LBC |
| SNH 319 |
kulkowe |
6319 |
- |
2 × PU 200 / 17,5 |
ZD 319 LBC |
| SNH 319 |
wahliwe |
1319 |
- |
2 × PU 200 / 17,5 |
ZD 319 LBC |
| SNH 319 |
barylkowe |
21319 |
- |
2 × PU 200 / 17,5 |
ZD 319 LBC |
| SNH 319 |
wahliwe |
2319 |
- |
1 × PU 200 / 13 |
ZD 319 LBC |
| SNH 319 |
barylkowe |
22319 |
- |
1 × PU 200 / 13 |
ZD 319 LBC |
| SNH 522 |
wahliwe |
1222K |
H222 |
2 × PU 200 / 21 |
ZD 522 LBC |
| SNH 522 |
wahliwe |
2222K |
H322 |
2 × PU 200 / 13,5 |
ZD 522 LBC |
| SNH 522 |
barylkowe |
22222K |
H322 |
2 × PU 200 / 13,5 |
ZD 522 LBC |
| SNH 522 |
barylkowe |
23222K |
H2322 |
1 × PU 200 / 10,2 |
ZD 522 LBC |
| SNH 619 |
wahliwe |
1319K |
H319 |
2 × PU 200 / 17,5 |
ZD 619 LBC |
| SNH 619 |
barylkowe |
21319K |
H319 |
2 × PU 200 / 17,5 |
ZD 619 LBC |
| SNH 619 |
wahliwe |
2319K |
H2319 |
1 × PU 200 / 13 |
ZD 619 LBC |
| SNH 619 |
barylkowe |
22319K |
H2319 |
1 × PU 200 / 13 |
ZD 619 LBC |
