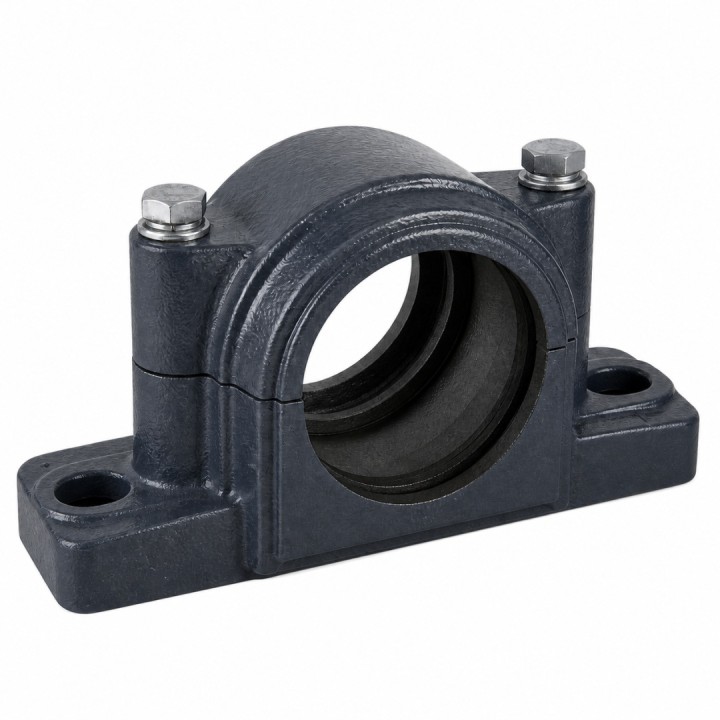

Oprawa dzielona SNH 217/314/517/614 LBC - sam korpus
Przedmiotem sprzedaży jest sam korpus oprawy. Łożysko, tuleja, pierścienie PU i uszczelnienie są dobierane oddzielnie.

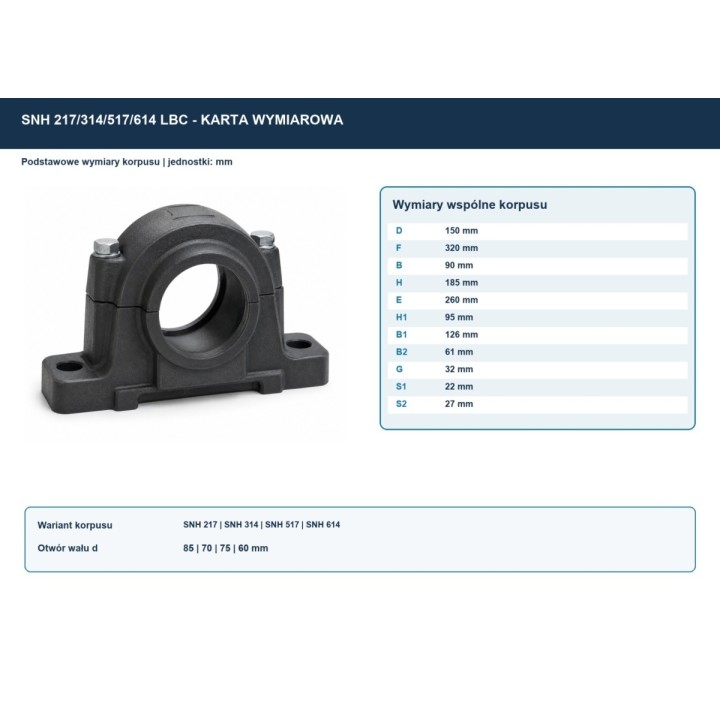

Wymiary korpusu
| D |
F |
B |
H |
E |
H1 |
B1 |
B2 |
G |
S1 |
S2 |
| 150 mm |
320 mm |
90 mm |
185 mm |
260 mm |
95 mm |
126 mm |
61 mm |
32 mm |
22 mm |
27 mm |
Współpracujące elementy - wszystkie warianty
| Korpus |
Rodzaj łożyska |
Łożysko |
Tuleja |
Pierścienie PU |
Uszczelnienie |
| SNH 217 |
kulkowe zwykłe |
6217 |
- |
2 x PU 150/16,5 |
PF lub ZD 217 |
| SNH 217 |
kulkowe wahliwe |
1217 |
- |
2 x PU 150/16,5 |
PF lub ZD 217 |
| SNH 217 |
kulkowe wahliwe |
2217 |
- |
2 x PU 150/12,5 |
PF lub ZD 217 |
| SNH 217 |
baryłkowe |
22217 |
- |
2 x PU 150/12,5 |
PF lub ZD 217 |
| SNH 314 |
kulkowe wahliwe |
1314 |
- |
2 x PU 150/13 |
PF lub ZD 217/314 |
| SNH 314 |
baryłkowe |
21314 |
- |
2 x PU 150/13 |
PF lub ZD 217/314 |
| SNH 314 |
kulkowe wahliwe |
2314 |
- |
1 x PU 150/10 |
PF lub ZD 217/314 |
| SNH 314 |
baryłkowe |
22314 |
- |
1 x PU 150/10 |
PF lub ZD 217/314 |
| SNH 517 |
kulkowe wahliwe |
1217K |
H217 |
2 x PU 150/16,5 |
PF lub ZD/ZU 217/517 |
| SNH 517 |
kulkowe wahliwe |
2217K |
H317 |
2 x PU 150/12,5 |
PF lub ZD/ZU 217/517 |
| SNH 517 |
baryłkowe |
22217K |
H317 |
2 x PU 150/12,5 |
PF lub ZD/ZU 217/517 |
| SNH 614 |
kulkowe wahliwe |
1314K |
H314 |
2 x PU 150/13 |
dobór uszczelnienia do potwierdzenia |
| SNH 614 |
baryłkowe |
21314K |
H314 |
2 x PU 150/13 |
dobór uszczelnienia do potwierdzenia |
| SNH 614 |
kulkowe wahliwe |
2314K |
H2314 |
1 x PU 150/10 |
dobór uszczelnienia do potwierdzenia |
| SNH 614 |
baryłkowe |
22314K |
H2314 |
1 x PU 150/10 |
dobór uszczelnienia do potwierdzenia |
Ważne: każdy znak symbolu ma znaczenie. Wykonania C3, K, uszczelnione i specjalne nie są automatycznymi zamiennikami.
Źródło: katalog LBC 01/2015, strony 16, 18-25 i 35.
Współpracujące elementy — aktywne linki
Dobór obejmuje potwierdzone warianty wykonania. Każdy znak symbolu ma znaczenie.
| Korpus |
Rodzaj |
Łożysko |
Tuleja |
Pierścienie PU |
Uszczelnienie ZD |
| SNH 217 |
kulkowe |
6217 |
- |
2 × PU 150 / 16,5 |
ZD 217 LBC |
| SNH 217 |
wahliwe |
1217 |
- |
2 × PU 150 / 16,5 |
ZD 217 LBC |
| SNH 217 |
wahliwe |
2217 |
- |
2 × PU 150 / 12,5 |
ZD 217 LBC |
| SNH 217 |
barylkowe |
22217 |
- |
2 × PU 150 / 12,5 |
ZD 217 LBC |
| SNH 314 |
wahliwe |
1314 |
- |
2 × PU 150 / 13 |
ZD 314 LBC |
| SNH 314 |
barylkowe |
21314 |
- |
2 × PU 150 / 13 |
ZD 314 LBC |
| SNH 314 |
wahliwe |
2314 |
- |
1 × PU 150 / 10 |
ZD 314 LBC |
| SNH 314 |
barylkowe |
22314 |
- |
1 × PU 150 / 10 |
ZD 314 LBC |
| SNH 517 |
wahliwe |
1217K |
H217 |
2 × PU 150 / 16,5 |
ZD 517 LBC |
| SNH 517 |
wahliwe |
2217K |
H317 |
2 × PU 150 / 12,5 |
ZD 517 LBC |
| SNH 517 |
barylkowe |
22217K |
H317 |
2 × PU 150 / 12,5 |
ZD 517 LBC |
| SNH 614 |
wahliwe |
1314K |
H314 |
2 × PU 150 / 13 |
ZD 614 LBC |
| SNH 614 |
barylkowe |
21314K |
H314 |
2 × PU 150 / 13 |
ZD 614 LBC |
| SNH 614 |
wahliwe |
2314K |
H2314 |
1 × PU 150 / 10 |
ZD 614 LBC |
| SNH 614 |
barylkowe |
22314K |
H2314 |
1 × PU 150 / 10 |
ZD 614 LBC |
