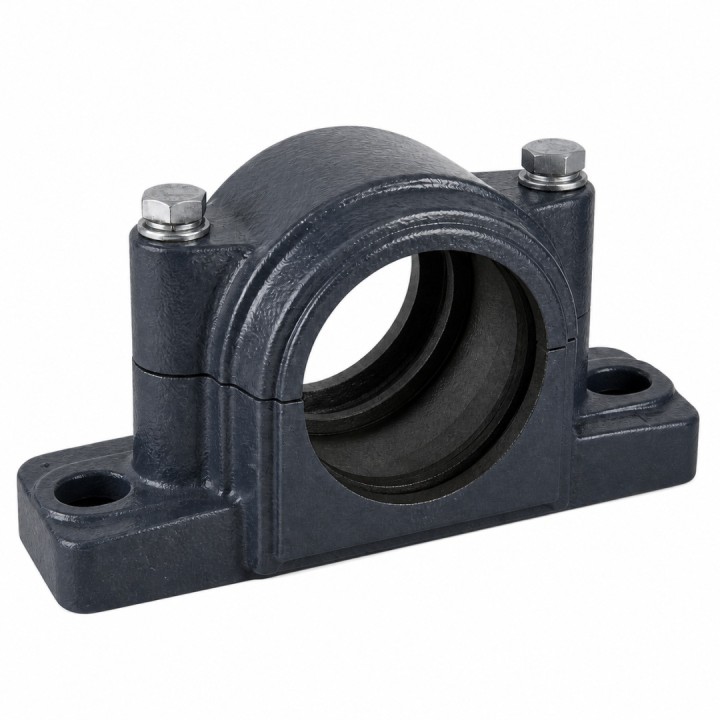

Oprawa dzielona SNH 212/310/512/610 LBC - sam korpus
Uniwersalny korpus dzielony do zabudowy kilku rodzin łożysk. Łożysko, tuleja, pierścienie dystansowe i uszczelnienie nie są częścią tej pozycji i dobiera się je według wybranego wariantu.

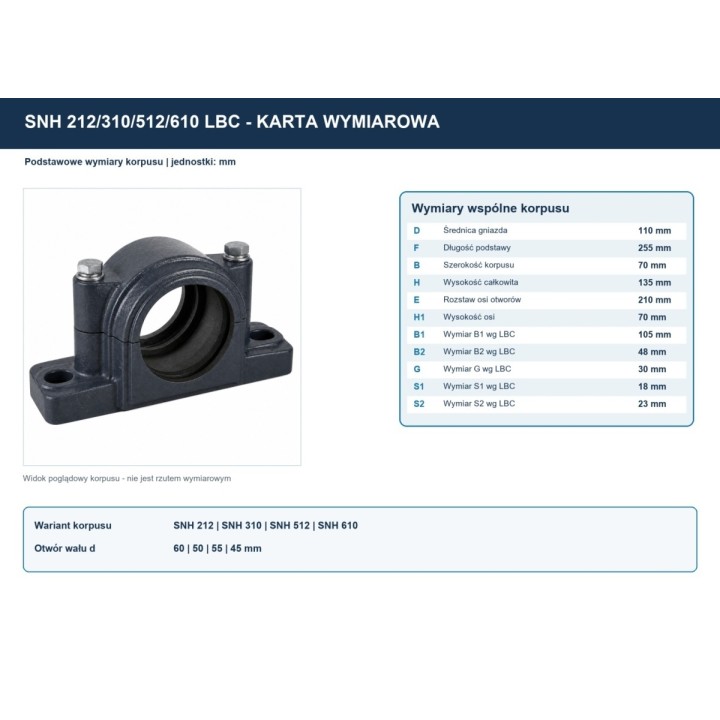

Wymiary korpusu
| D |
F |
B |
H |
E |
H1 |
B1 |
B2 |
G |
S1 |
S2 |
| 110 mm |
255 mm |
70 mm |
135 mm |
210 mm |
70 mm |
105 mm |
48 mm |
30 mm |
18 mm |
23 mm |
Współpracujące elementy - wszystkie warianty
| Wariant korpusu |
Rodzaj łożyska |
Łożysko |
Tuleja |
Pierścienie PU |
Uszczelnienie |
| SNH 212 |
kulkowe zwykłe |
6212 |
- |
2 x PU 110/13 |
PF |
| SNH 212 |
kulkowe wahliwe |
1212 ETN9 SKF |
- |
2 x PU 110/13 |
PF |
| SNH 212 |
kulkowe wahliwe |
2212 ETN9 SKF |
- |
2 x PU 110/10 |
PF |
| SNH 212 |
baryłkowe |
22212 E SKF |
- |
2 x PU 110/10 |
PF |
| SNH 310 |
kulkowe zwykłe |
6310 |
- |
2 x PU 110/10,5 |
ZD 212/310 |
| SNH 310 |
kulkowe wahliwe |
1310 ETN9 SKF |
- |
2 x PU 110/10,5 |
ZD 212/310 |
| SNH 310 |
baryłkowe |
21310 E SKF |
- |
2 x PU 110/10,5 |
ZD 212/310 |
| SNH 310 |
kulkowe wahliwe |
2310 |
- |
1 x PU 110/08 |
ZD 212/310 |
| SNH 310 |
baryłkowe |
22310 E SKF |
- |
1 x PU 110/08 |
ZD 212/310 |
| SNH 512 |
kulkowe wahliwe |
1212 EKTN9 SKF |
H 212 SKF |
2 x PU 110/13 |
ZD 212/512 |
| SNH 512 |
kulkowe wahliwe |
2212 EKTN9 SKF |
H 312 SKF |
2 x PU 110/10 |
ZD 212/512 |
| SNH 512 |
baryłkowe |
22212 EK SKF |
H 312 SKF |
2 x PU 110/10 |
ZD 212/512 |
| SNH 610 |
kulkowe wahliwe |
1310 EKTN9 SKF |
H 310 SKF |
2 x PU 110/10,5 |
ZD 212/610 |
| SNH 610 |
baryłkowe |
21310 EK SKF |
H 310 SKF |
2 x PU 110/10,5 |
ZD 212/610 |
| SNH 610 |
kulkowe wahliwe |
2310 K SKF |
H 2310 SKF |
1 x PU 110/08 |
ZD 212/610 |
| SNH 610 |
baryłkowe |
22310 EK SKF |
H 2310 SKF |
1 x PU 110/08 |
ZD 212/610 |
Ważne: symbole z luzem C3/C4, wykonania uszczelnione oraz inne odmiany nie są automatycznymi zamiennikami pozycji wskazanych w tabeli. Każdy znak symbolu ma znaczenie.
SNH 212: materiał LBC wskazuje wykonanie z uszczelnieniem PF. Nie przypisano automatycznie uszczelniacza ZD.
Źródło doboru i wymiarów: katalog LBC, wydanie 01/2015, strony 16, 19, 23, 33-35. Przed zamówieniem kompletnego zespołu prosimy o potwierdzenie średnicy wału i warunków pracy.
