KM 4 Nakrętka łożyskowa MGK M20x1 - 1 szt.

Nakrętka łożyskowa MGK KM 4

Okrągła nakrętka łożyskowa typu KM z gwintem wewnętrznym. Oznaczenie tej oferty to KM 4, producent MGK. Zakup obejmuje jedną sztukę.

Najważniejsze parametry

• Rodzaj elementu: Nakrętka łożyskowa KM
• Oznaczenie: KM 4
• Gwint: M20
• Skok gwintu P: 1 mm
• Średnica zewnętrzna D: 32 mm
• Szerokość B: 6 mm

Wymiary i wykonanie

Wymiary katalogowe: 20 × 32 × 6 mm; średnica zewnętrzna D = 32 mm, szerokość B = 6 mm. Gwint M20, skok P = 1 mm.

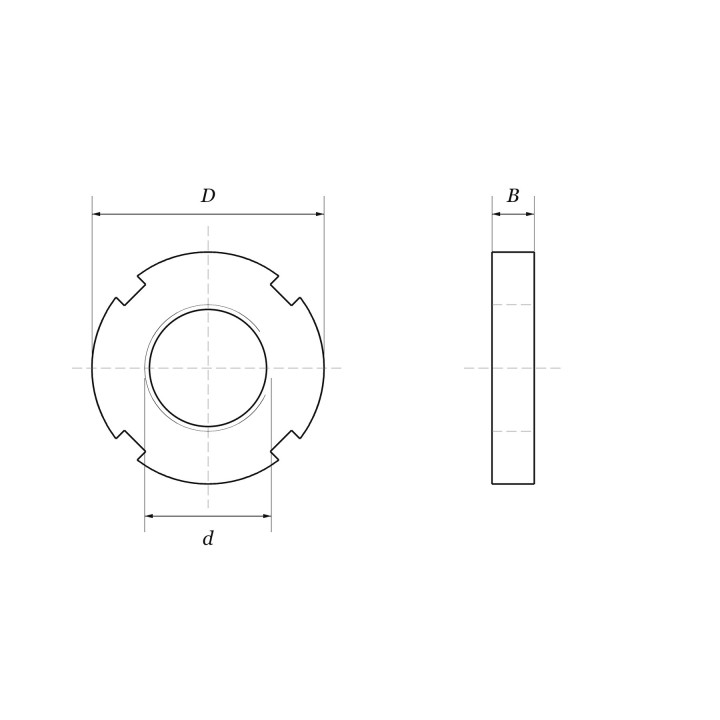

Na schemacie d oznacza nominalną średnicę gwintu, D średnicę zewnętrzną, a B szerokość nakrętki. Schemat poglądowy pokazuje oznaczenia d, D i B. Nie jest rysunkiem w skali ani dokumentacją produkcyjną; wartości wymiarów podano w parametrach oferty.

Wymiary nominalne serii KM: średnica powierzchni czołowej d1 = 26 mm, szerokość rowka b = 4 mm, głębokość rowka h = 2 mm. Odniesienie wymiarowe serii KM: ISO 2982-2.

Wymiary gwintu i wymiary nominalne serii KM uzupełniono według ogólnego katalogu łożyskowego. Tolerancja gwintu konkretnego wykonania: do potwierdzenia.

Materiał i powłoka: do potwierdzenia. Nie podano twardości ani parametrów obciążenia.

Zakres dostawy i masa

Zakup jednej jednostki sprzedaży obejmuje jedną nakrętkę MGK KM 4. Cena dotyczy jednej sztuki.

Orientacyjna masa katalogowa 1 sztuki: 0,020 kg. Nie jest to wynik ważenia w NERON ani potwierdzona masa netto.

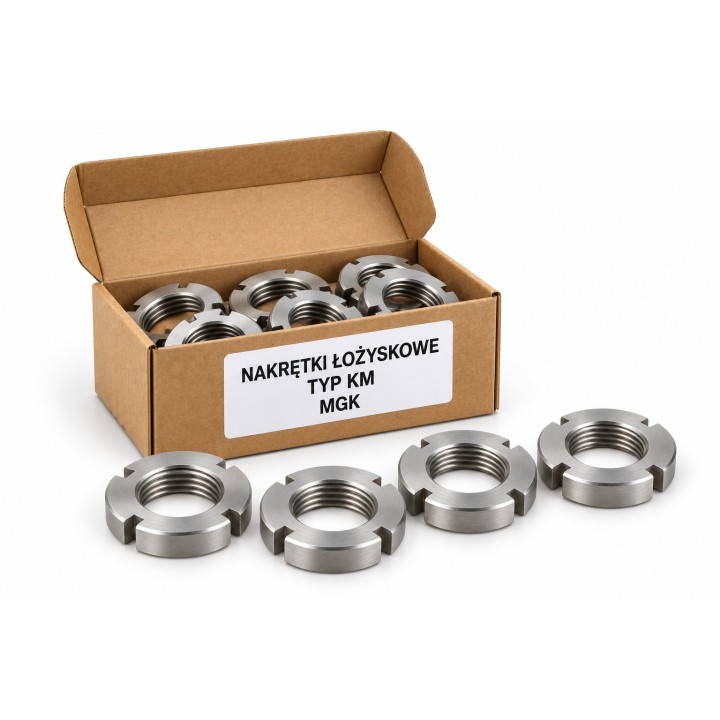

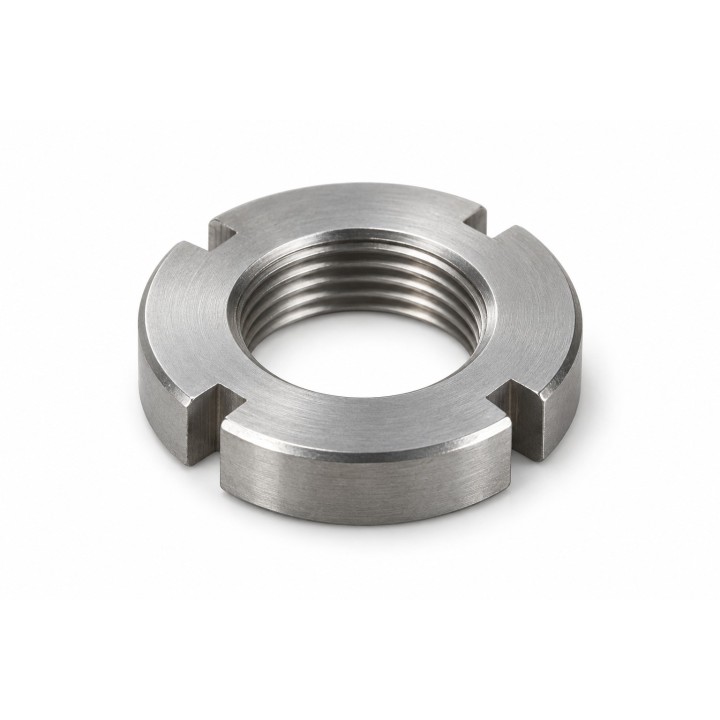

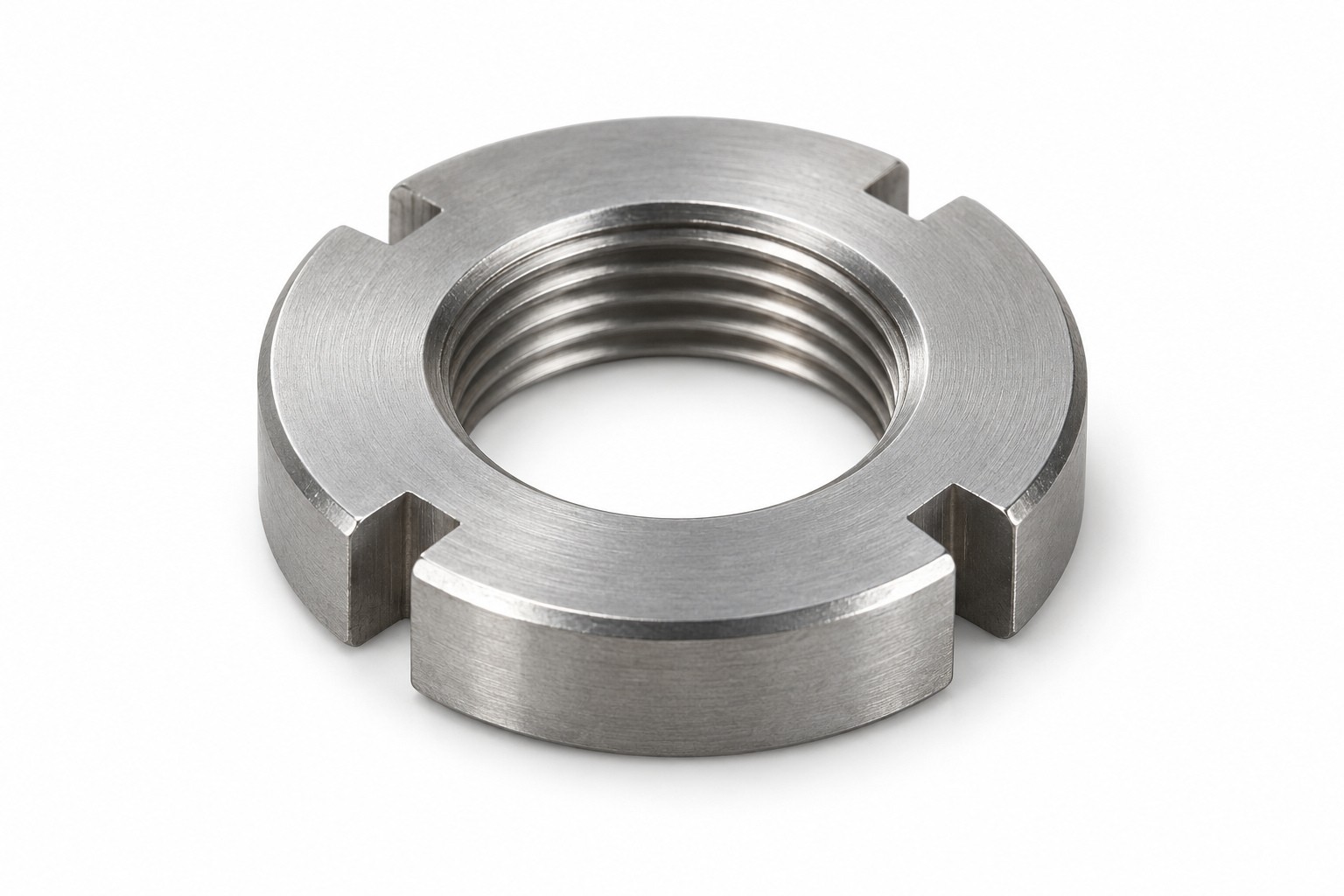

Grafiki produktu i kartonika są własnymi wizualizacjami poglądowymi rodziny KM. Kartonik nie określa ilości zakupu.

Pytania i odpowiedzi

Co obejmuje zakup jednej jednostki sprzedaży?

Zakup obejmuje jedną nakrętkę łożyskową MGK KM 4. Cena dotyczy 1 sztuki.

Jaki gwint ma nakrętka w tej ofercie?

Nakrętka ma gwint M20 ze skokiem P = 1 mm.

Jaka jest średnica zewnętrzna i szerokość nakrętki?

Średnica zewnętrzna wynosi D = 32 mm, a szerokość B = 6 mm. Są to wymiary katalogowe.

Czy podana masa pochodzi z ważenia sprzedawanej sztuki?

Nie. 0,020 kg to orientacyjna masa katalogowa jednej sztuki; nie jest wynikiem ważenia w NERON ani potwierdzoną masą netto.
