LS 5578 Podkładka oporowa SKF 55x78x5 mm - 1 szt.

Podkładka oporowa SKF LS 5578

LS 5578 SKF to uniwersalna podkładka oporowa o wymiarach nominalnych 55 × 78 × 5 mm.

Materiał i wykonanie

Podkładkę wykonano z hartowanej stali łożyskowej węglowo-chromowej. Bieżnia jest szlifowana, a pozostałe powierzchnie są toczone.

Fazy znajdują się po jednej stronie podkładki, na krawędzi otworu i średnicy zewnętrznej. Bieżnia znajduje się po przeciwnej stronie niż fazy.

Jednostka sprzedaży

Jedna jednostka sprzedaży obejmuje 1 podkładkę LS 5578 SKF.

Wymiary nominalne podkładki

d — nominalna średnica otworu: 55 mm

D — nominalna średnica zewnętrzna: 78 mm

B — nominalna grubość: 5 mm

r₁ — minimalny wymiar fazy: 0,6 mm

α — kąt fazowania: 45°

Tolerancje

Otwór d: E12 VE; od +0,060 do +0,360 mm. Zakres wymiaru: 55,060–55,360 mm.

Średnica zewnętrzna D: a12 VE; od −0,660 do −0,360 mm. Zakres wymiaru: 77,340–77,640 mm.

Grubość B: h11 VE; od −0,075 do 0,000 mm. Zakres wymiaru: 4,925–5,000 mm.

Oznaczenie VE oznacza wymaganie obwiedni według ISO 14405-1. Maksymalne bicie osiowe sᵢ wynosi 0,010 mm w klasie Normal według ISO 199.

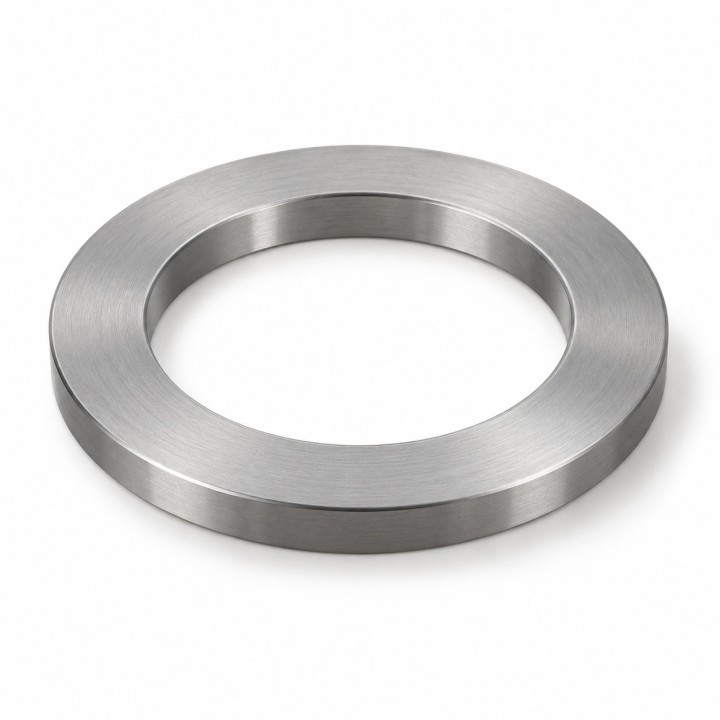

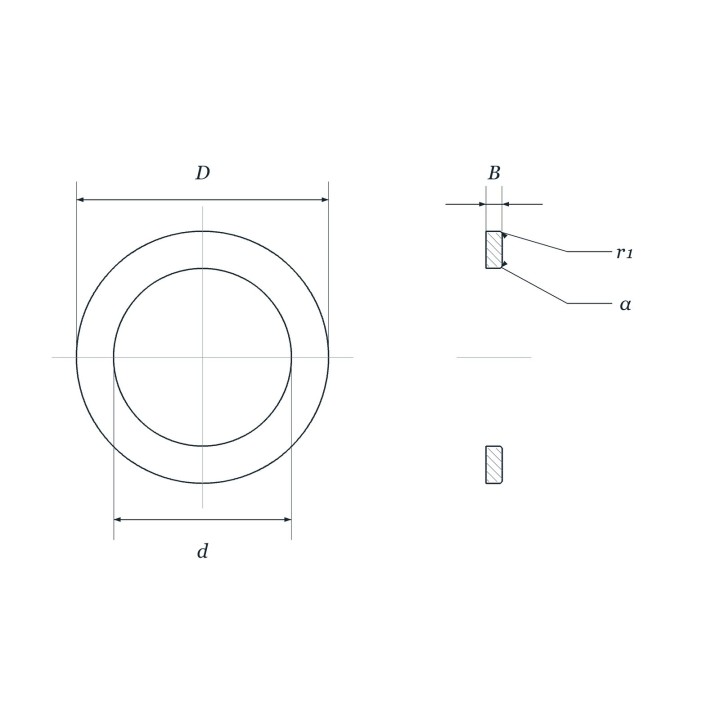

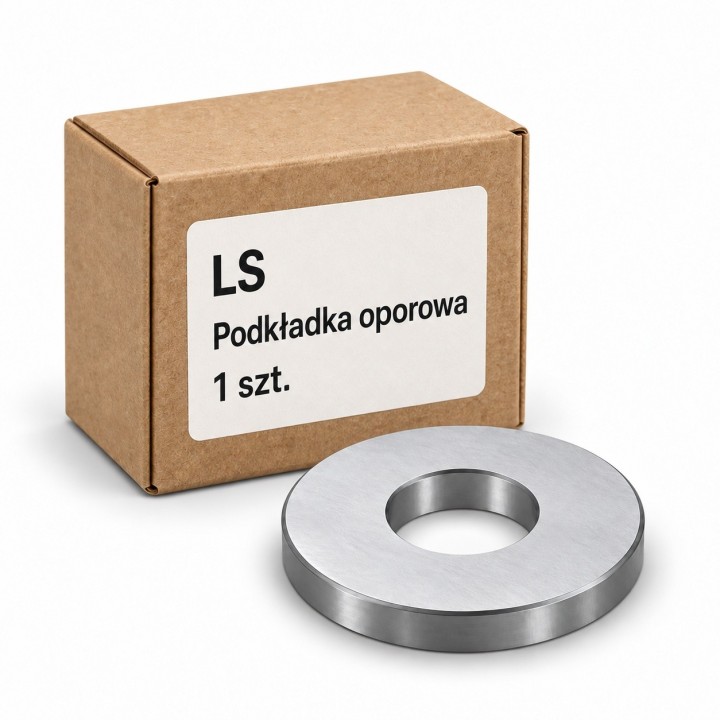

Schemat jest poglądowy. Zdjęcie przedstawia ilustrację rodziny LS. Ilustracja pudełka nie określa oryginalnego opakowania producenta.

Pytania i odpowiedzi

Jakie wymiary nominalne ma LS 5578 SKF?

Otwór d ma 55 mm, średnica zewnętrzna D 78 mm, a grubość B 5 mm. Minimalny wymiar fazy r₁ wynosi 0,6 mm, a kąt fazowania 45°.

Jakie tolerancje wymiarowe podaje SKF?

Otwór ma tolerancję E12 VE, średnica zewnętrzna a12 VE, a grubość h11 VE. Zakresy wymiarów wynoszą odpowiednio 55,060–55,360, 77,340–77,640, 4,925–5,000 mm.

Z czego wykonano podkładkę i jak wykończono jej powierzchnie?

Podkładkę wykonano z hartowanej stali łożyskowej węglowo-chromowej. Bieżnia jest szlifowana, a pozostałe powierzchnie toczone.

Co obejmuje jedna jednostka sprzedaży?

Jedna jednostka sprzedaży obejmuje 1 podkładkę LS 5578 SKF.
