LS 4565 Podkładka oporowa SKF 45x65x4 mm - 1 szt.

Podkładka oporowa SKF LS 4565

LS 4565 SKF to uniwersalna podkładka oporowa o wymiarach nominalnych 45 × 65 × 4 mm.

Materiał i wykonanie

Podkładkę wykonano z hartowanej stali łożyskowej węglowo-chromowej. Bieżnia jest szlifowana, a pozostałe powierzchnie są toczone.

Fazy znajdują się po jednej stronie podkładki, na krawędzi otworu i średnicy zewnętrznej. Bieżnia znajduje się po przeciwnej stronie niż fazy.

Jednostka sprzedaży

Jedna jednostka sprzedaży obejmuje 1 podkładkę LS 4565 SKF.

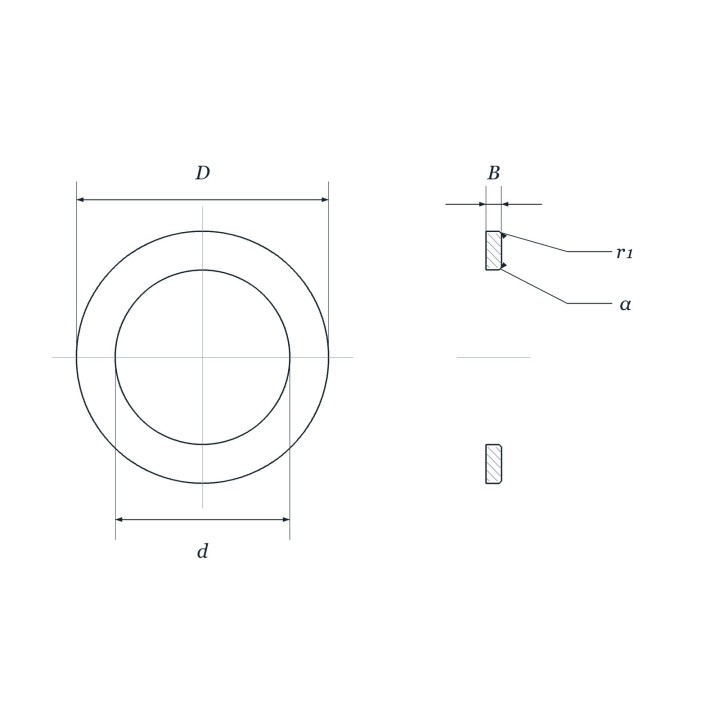

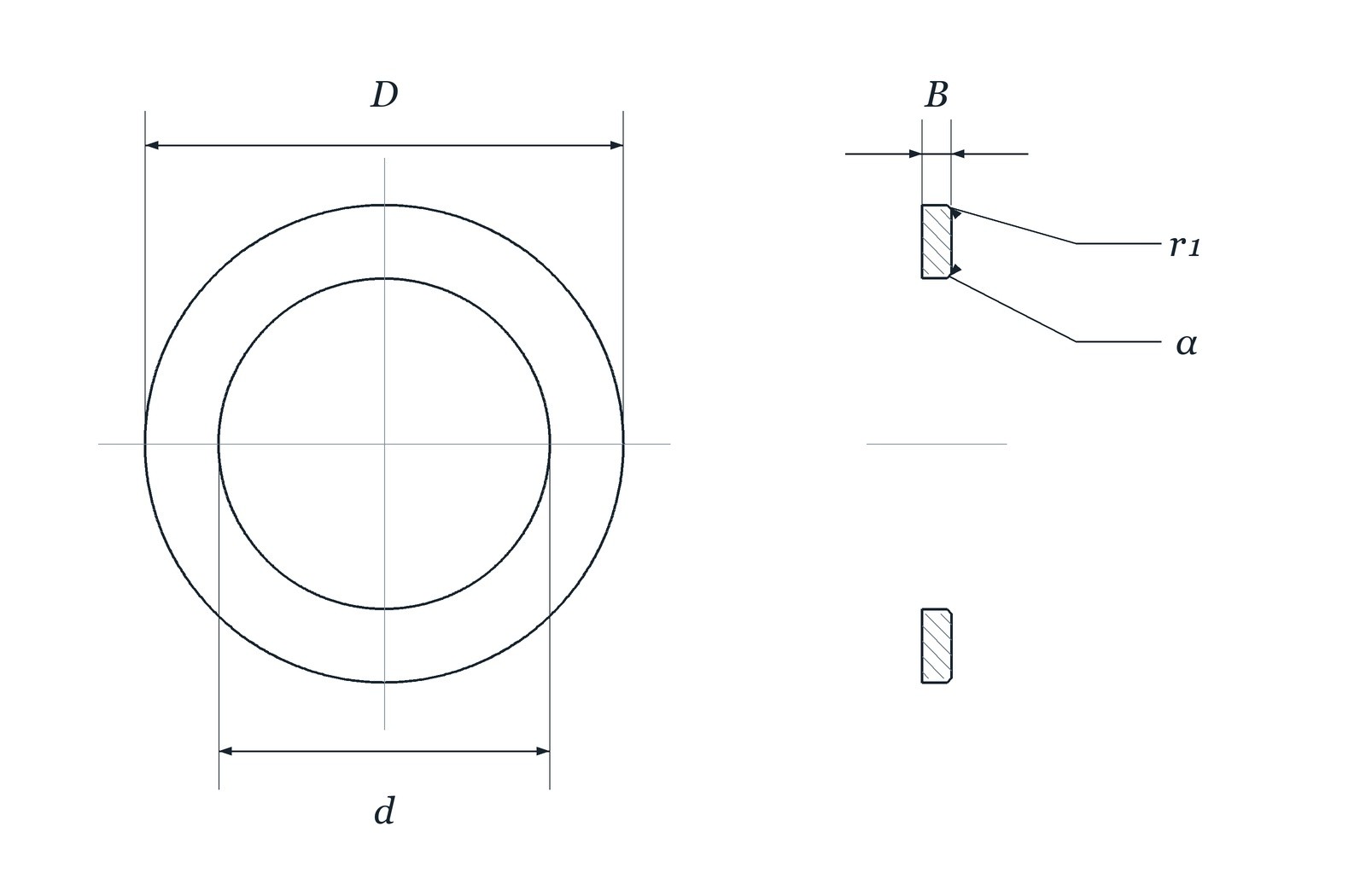

Wymiary nominalne podkładki

d — nominalna średnica otworu: 45 mm

D — nominalna średnica zewnętrzna: 65 mm

B — nominalna grubość: 4 mm

r₁ — minimalny wymiar fazy: 0,6 mm

α — kąt fazowania: 45°

Tolerancje

Otwór d: E12 VE; od +0,050 do +0,300 mm. Zakres wymiaru: 45,050–45,300 mm.

Średnica zewnętrzna D: a12 VE; od −0,640 do −0,340 mm. Zakres wymiaru: 64,360–64,660 mm.

Grubość B: h11 VE; od −0,075 do 0,000 mm. Zakres wymiaru: 3,925–4,000 mm.

Oznaczenie VE oznacza wymaganie obwiedni według ISO 14405-1. Maksymalne bicie osiowe sᵢ wynosi 0,010 mm w klasie Normal według ISO 199.

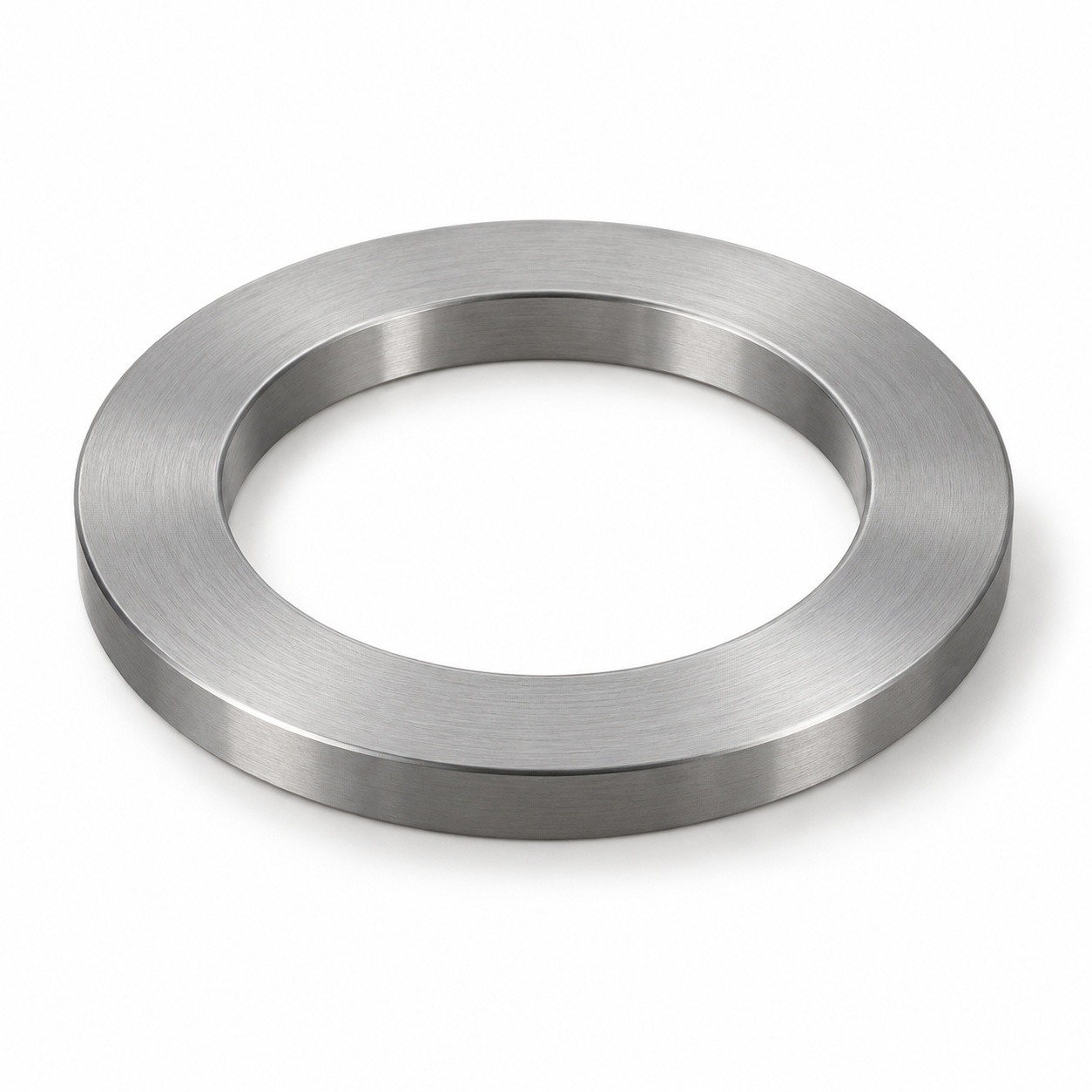

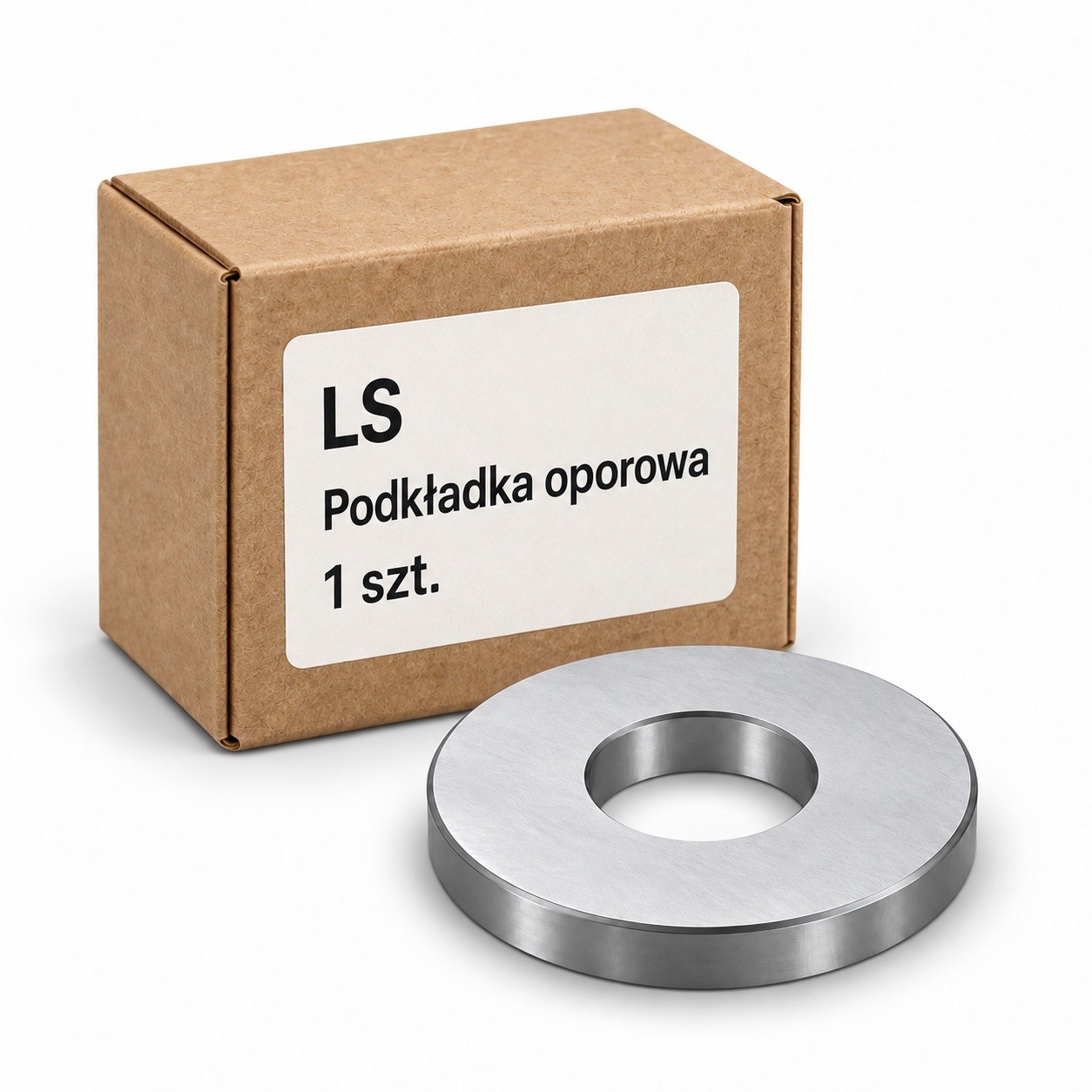

Schemat jest poglądowy. Zdjęcie przedstawia ilustrację rodziny LS. Ilustracja pudełka nie określa oryginalnego opakowania producenta.

Pytania i odpowiedzi

Jakie wymiary nominalne ma LS 4565 SKF?

Otwór d ma 45 mm, średnica zewnętrzna D 65 mm, a grubość B 4 mm. Minimalny wymiar fazy r₁ wynosi 0,6 mm, a kąt fazowania 45°.

Jakie tolerancje wymiarowe podaje SKF?

Otwór ma tolerancję E12 VE, średnica zewnętrzna a12 VE, a grubość h11 VE. Zakresy wymiarów wynoszą odpowiednio 45,050–45,300, 64,360–64,660, 3,925–4,000 mm.

Z czego wykonano podkładkę i jak wykończono jej powierzchnie?

Podkładkę wykonano z hartowanej stali łożyskowej węglowo-chromowej. Bieżnia jest szlifowana, a pozostałe powierzchnie toczone.

Co obejmuje jedna jednostka sprzedaży?

Jedna jednostka sprzedaży obejmuje 1 podkładkę LS 4565 SKF.
