LS 2035 Podkładka oporowa SKF 20x35x2,75 mm - 1 szt.

Podkładka oporowa SKF LS 2035

LS 2035 SKF to uniwersalna podkładka oporowa o wymiarach nominalnych 20 × 35 × 2,75 mm.

Materiał i wykonanie

Podkładkę wykonano z hartowanej stali łożyskowej węglowo-chromowej. Bieżnia jest szlifowana, a pozostałe powierzchnie są toczone.

Fazy znajdują się po jednej stronie podkładki, na krawędzi otworu i średnicy zewnętrznej. Bieżnia znajduje się po przeciwnej stronie niż fazy.

Jednostka sprzedaży

Jedna jednostka sprzedaży obejmuje 1 podkładkę LS 2035 SKF.

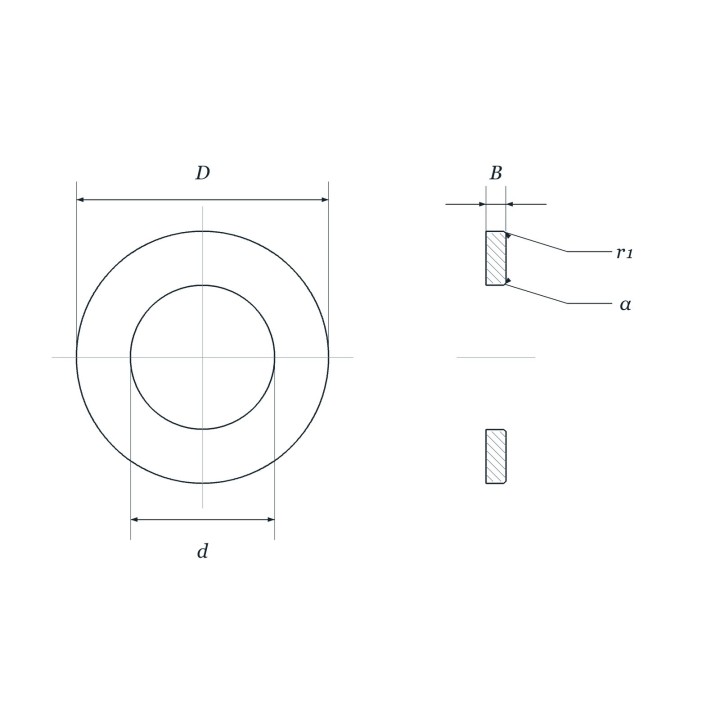

Wymiary nominalne podkładki

d — nominalna średnica otworu: 20 mm

D — nominalna średnica zewnętrzna: 35 mm

B — nominalna grubość: 2,75 mm

r₁ — minimalny wymiar fazy: 0,3 mm

α — kąt fazowania: 45°

Tolerancje

Otwór d: E12 VE; od +0,040 do +0,250 mm. Zakres wymiaru: 20,040–20,250 mm.

Średnica zewnętrzna D: a12 VE; od −0,560 do −0,310 mm. Zakres wymiaru: 34,440–34,690 mm.

Grubość B: h11 VE; od −0,060 do 0,000 mm. Zakres wymiaru: 2,690–2,750 mm.

Oznaczenie VE oznacza wymaganie obwiedni według ISO 14405-1. Maksymalne bicie osiowe sᵢ wynosi 0,010 mm w klasie Normal według ISO 199.

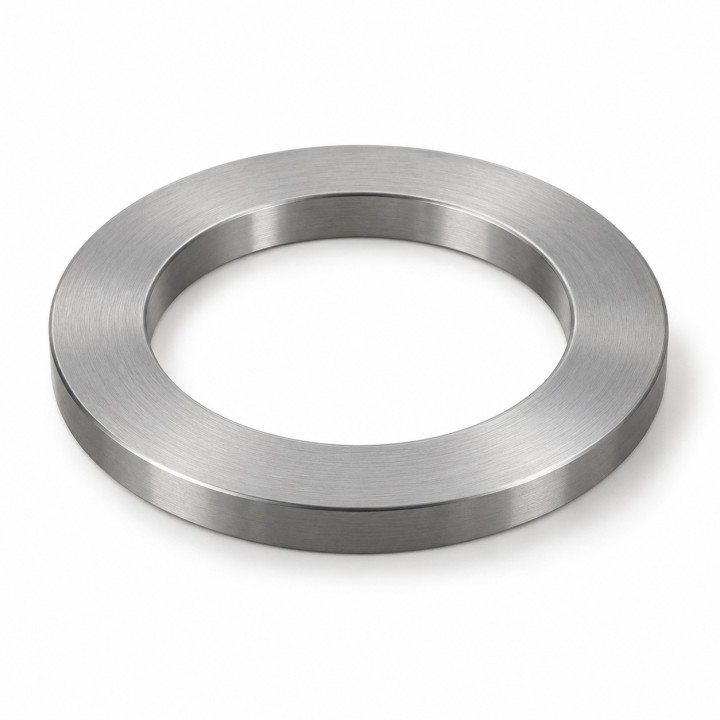

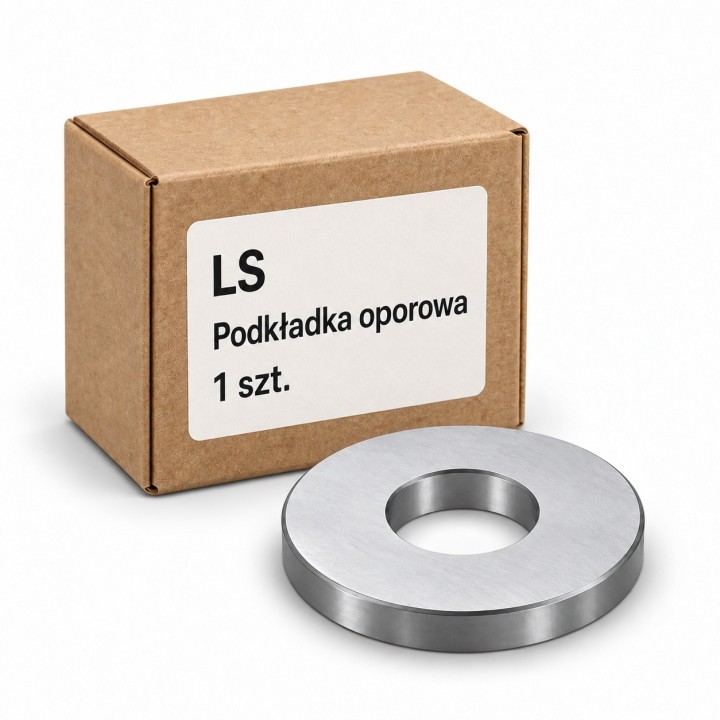

Schemat jest poglądowy. Zdjęcie przedstawia ilustrację rodziny LS. Ilustracja pudełka nie określa oryginalnego opakowania producenta.

Pytania i odpowiedzi

Jakie wymiary nominalne ma LS 2035 SKF?

Otwór d ma 20 mm, średnica zewnętrzna D 35 mm, a grubość B 2,75 mm. Minimalny wymiar fazy r₁ wynosi 0,3 mm, a kąt fazowania 45°.

Jakie tolerancje wymiarowe podaje SKF?

Otwór ma tolerancję E12 VE, średnica zewnętrzna a12 VE, a grubość h11 VE. Zakresy wymiarów wynoszą odpowiednio 20,040–20,250, 34,440–34,690, 2,690–2,750 mm.

Z czego wykonano podkładkę i jak wykończono jej powierzchnie?

Podkładkę wykonano z hartowanej stali łożyskowej węglowo-chromowej. Bieżnia jest szlifowana, a pozostałe powierzchnie toczone.

Co obejmuje jedna jednostka sprzedaży?

Jedna jednostka sprzedaży obejmuje 1 podkładkę LS 2035 SKF.
