M14×1,5 Nakrętki kołn. samohamowne DIN6927 kl.10 cynk płatkowy 50 szt.

Nakrętki kołnierzowe samozabezpieczające M14×1,5 DIN6927

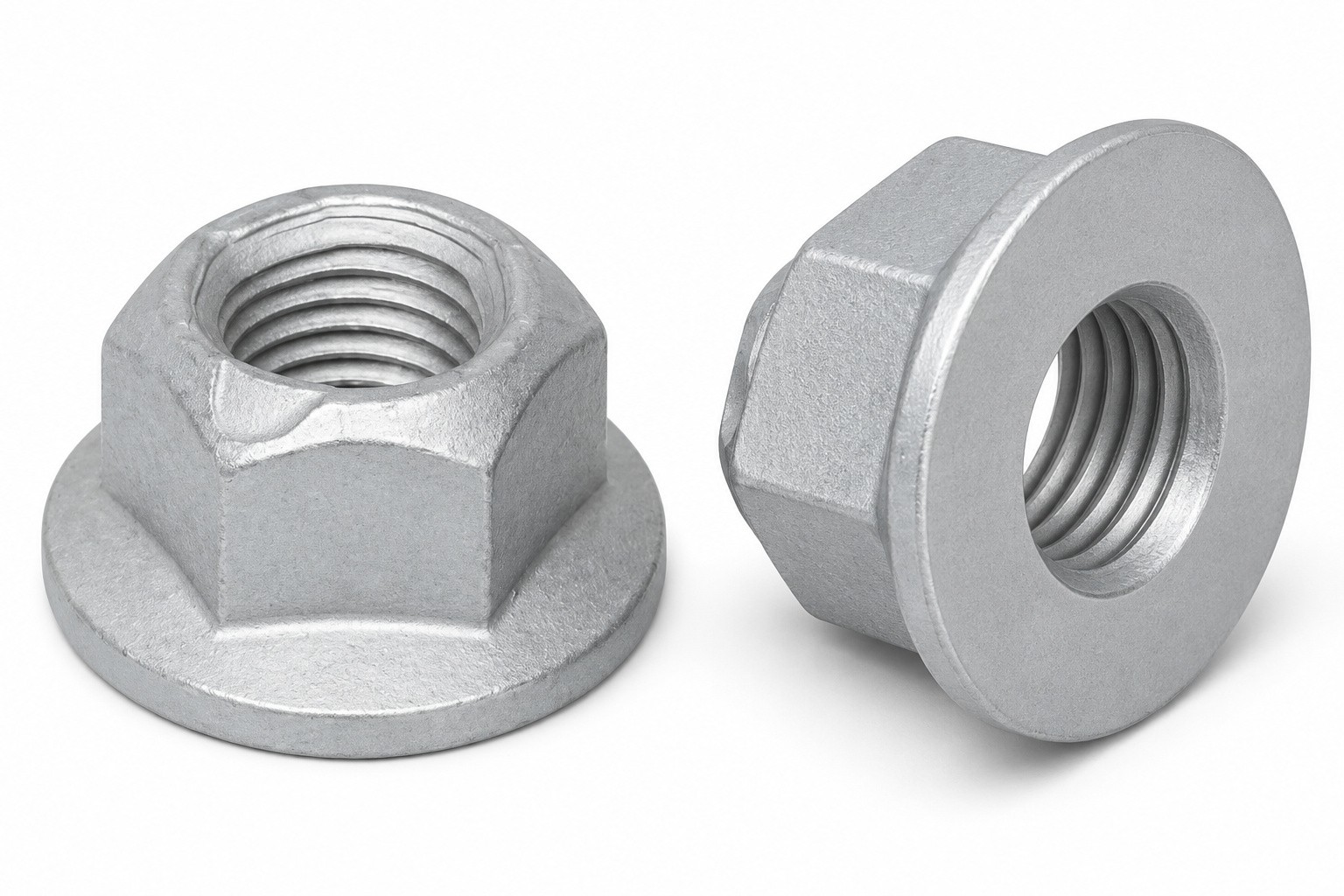

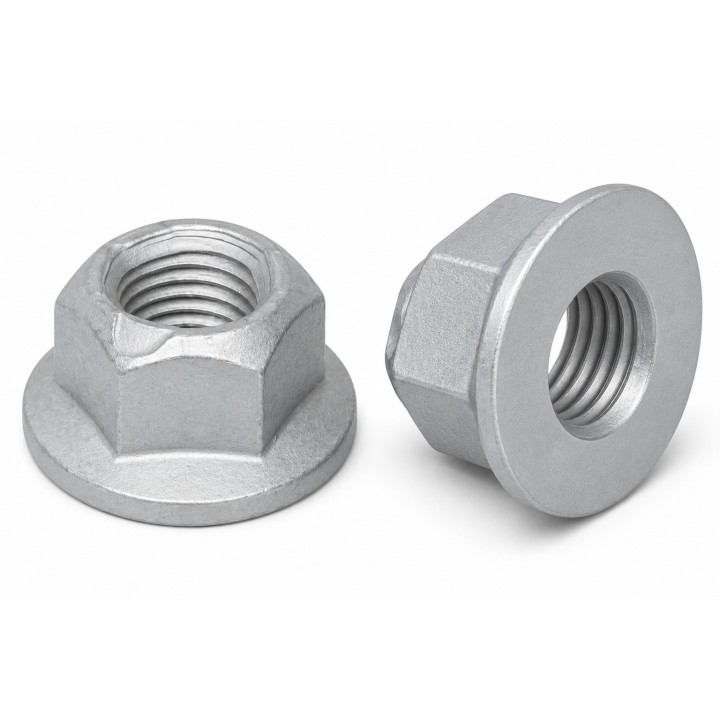

Jednolita, całkowicie metalowa nakrętka sześciokątna z integralnym kołnierzem. Funkcja samozabezpieczania jest realizowana w metalowej części gwintowanej; nakrętka nie ma wkładki poliamidowej. Spodnia powierzchnia dociskowa kołnierza jest gładka, bez ząbkowania.

Parametry techniczne

• Odniesienie wymiarowe: DIN 6927
• Powiązania katalogowe: ISO 7044; ISO 12126
• Rodzaj nakrętki: Kołnierzowa samozabezpieczająca jednolita
• Wykonanie zabezpieczenia: Całkowicie metalowe, bez wkładki z tworzywa
• Powierzchnia kołnierza: Gładka
• Gwint wewnętrzny d: M14
• Skok gwintu P: 1,5 mm
• Tolerancja gwintu: 6H
• Wysokość całkowita h: maks. 15,9 mm
• Wysokość m: min. 13,3 mm
• Średnica kołnierza dc: maks. 29,9 mm
• Rozmiar klucza s: 21 mm
• Klasa własności mechanicznych: 10
• Norma własności mechanicznych: ISO 898-2; DIN 267-23 (wymagania katalogowe)
• Klasa dokładności wykonania: A (ISO 4759-1)
• Materiał: Stal
• Powłoka: Cynk płatkowy
• Ilość w opakowaniu: 50 szt.
• Jednostka sprzedaży: opakowanie
• Masa katalogowa pełnego opakowania: 1,6 kg

h jest wysokością całkowitą, a m odrębnym wymiarem wysokości wskazanym na schemacie. Zachowano maksimum dla h i dc oraz minimum dla m. Powiązania ISO7044/ISO12126 i normy wymagań podano według karty katalogowej; nie stanowią deklaracji identyczności wszystkich wymagań norm ani wyniku badania konkretnej partii.

Materiał, powłoka i dobór

Stal klasy 10, cynk płatkowy. Klasa 10 odnosi się do nakrętki. Dobór śruby, momentu dokręcania i warunków pracy powinien uwzględniać całe połączenie.

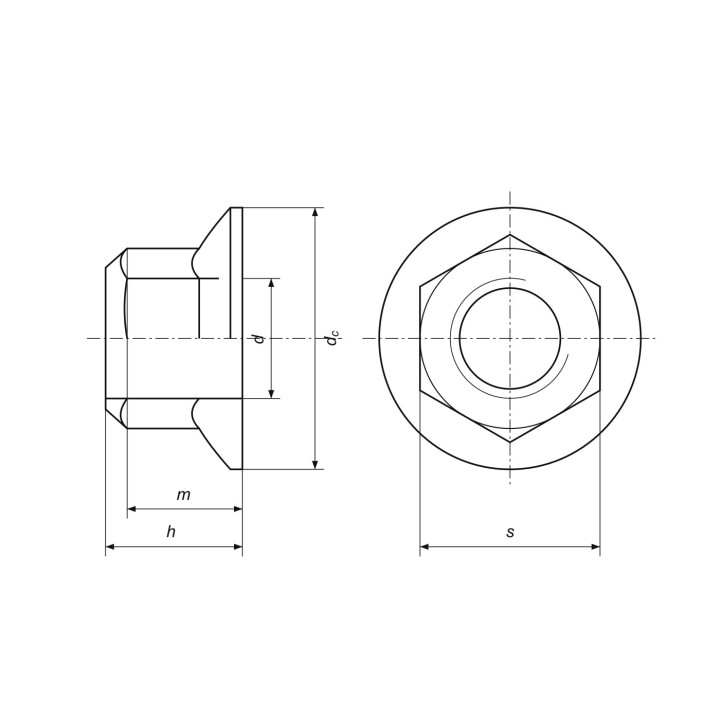

Wymiary i odnośniki schematu:

• d — gwint M14×1,5, P = 1,5 mm, tolerancja 6H;
• h — wysokość całkowita maks. 15,9 mm;
• m — wysokość wskazana na rysunku min. 13,3 mm;
• dc — średnica kołnierza maks. 29,9 mm;
• s — rozmiar klucza 21 mm.

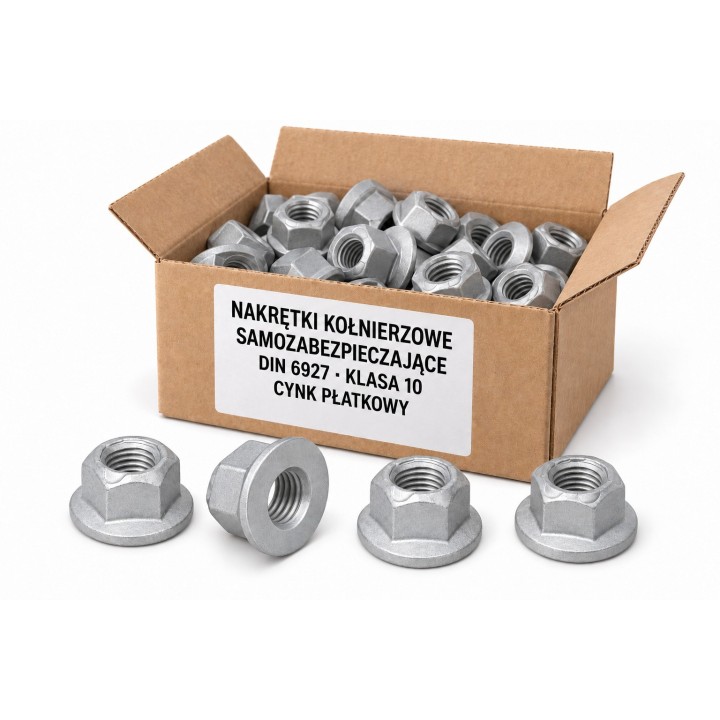

Własny schemat przedstawia geometrię katalogową i odnośniki wymiarowe, nie dokumentację produkcyjną. Ilustracje produktu i kartonika są poglądowe i przedstawiają rodzinę wyrobu; dokładne ilości i wartości określają parametry oferty.

Zakres dostawy

Cena obejmuje 50 szt. nakrętek M14×1,5 DIN6927 klasy 10, cynk płatkowy.

Masa katalogowa dokładnie tej pełnej paczki wynosi 1,6 kg. Dotyczy całego opakowania, nie jednej nakrętki.

Liczba sztuk widocznych przed kartonikiem nie określa ilości w dostawie.

Najczęstsze pytania

Ile sztuk obejmuje cena?

50 szt. nakrętek M14×1,5.

Czy nakrętka ma wkładkę z tworzywa?

Nie. To odmiana jednolita, całkowicie metalowa.

Czy spód kołnierza ma ząbkowanie?

Nie. Spodnia powierzchnia dociskowa jest gładka.

Jaki klucz i gwint ma ten wariant?

Klucz 21 mm; gwint M14×1,5 o skoku 1,5 mm i tolerancji 6H.
